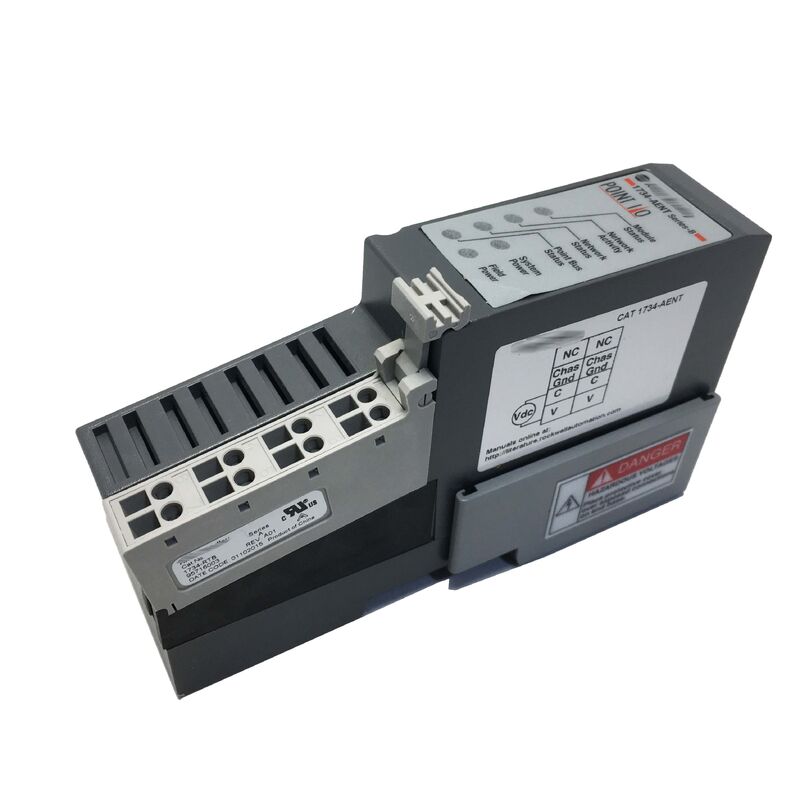

1734-AENT Новый оригинальный модуль адаптера Ethernet AB 1734AENT

1734-AENT - это адаптер EtherNet/IP для системы 1734 POINT I/O от Аллена-Брэдли. Модуль, соединяющий стойку POINT I/O с ControlLogix, CompactLogix,или любого другого контроллера, поддерживающего EtherNet/IP.

Установите его в самом левом положении рельса POINT I/O, подключите кабель Ethernet RJ45, и вся стойка I/O станет сетевым узлом, который контроллер может адресовать, читать,и писать в реальном времени.

Сама система POINT I/O представляет собой плотную модульную платформу I/O, индивидуальные модули I/O имеют всего 12 мм в ширину, что позволяет использовать высокую плотность I/O в компактном пространстве панели.

Каждый модуль скользит на рельсе DIN и соединяется с следующим через заднюю плоскость POINTBus на задней части сборки,с 1734-AENT на голове перевод между POINTBus и сети Ethernet.

The adapter can support up to 63 POINT I/O modules in a single node — up to 504 combined I/O points — making a single 1734-AENT capable of managing a substantial portion of a machine's I/O with just one network address.

Что делает 1734-AENT универсальным полевым устройством, так это сочетание слоя приложений CIP (Common Industrial Protocol) со стандартным физическим транспортом EtherNet / IP.

CIP - это тот же слой протокола, который используется на ControlNet и DeviceNet,так что контроллеры Logix общаются с модулями POINT I/O через 1734-AENT, используя ту же парадигму программирования, что и другие устройства CIP , никаких протокольных преобразователей не нужно.

EtherNet/IP использует стандартное аппаратное обеспечение Ethernet IEEE 802.3 и TCP/IP сети, но добавляет слой приложений CIP, который дает ему детерминированное, промышленное поведение.

The key capability for distributed I/O is implicit messaging — the 1734-AENT and its connected controller establish a cyclic I/O connection that automatically exchanges I/O data at a defined rate without any application programming on the controller side beyond the initial configuration.

На практике это означает, что контроллер CompactLogix или ControlLogix видит модули I/O POINT, подключенные к 1734-AENT, как если бы они были локальными I/O.вводные данные автоматически обновляются в настроенном RPI (Requested Packet Interval), и выходные данные записываются автоматически.

Программист контроллера не управляет Ethernet-коммуникацией; платформа Logix обрабатывает ее прозрачно.

1734-AENT также поддерживает явное отправление сообщений для изменений конфигурации, считывания параметров или диагностики.

Это используется во время ввода в эксплуатацию, устранения неполадок или когда контроллеру необходимо запросить статус модуля за пределами нормального цикла обновления ввода/вывода.

1734-AENT поддерживает присвоение IP-адресов через стандартные сетевые инструменты BOOTP или DHCP, которые автоматически присваивают IP-адрес новоприсоединенному устройству.Rockwell Automation предоставляет утилиту BOOTP/DHCP в рамках наборов инструментов RSLinx и Studio 5000.

В первый раз, когда адаптер включается, он передает запрос BOOTP. Сервер BOOTP отвечает с присвоенным IP-адресом.

Как только статический IP-адрес будет назначен и подтвержден,рекомендуется настроить адаптер на использование фиксированного хранимого адреса, а не динамического BOOTP/DHCP, это предотвращает изменение IP-адреса, если сервер DHCP временно недоступен при перезагрузке.

В большинстве приложений управления производством адреса адаптеров ввода/вывода фиксированы для предотвращения потери контроллером связи ввода/вывода из-за истечения срока аренды DHCP или недоступности сервера DHCP.

1734-AENT обеспечивает 1000mA POINTBus тока для питания подключенных модулей В/В. For configurations that exceed this budget — which happens when many analog or specialty I/O modules are used — expansion power supplies (1734-EP24DC or equivalent) must be inserted in the rail at appropriate positions.

Один расширительный источник питания может питать до 17 дополнительных модулей.

Планирование размещения расширительного источника питания является важным шагом в проектировании больших узлов ВВ/ВП.
