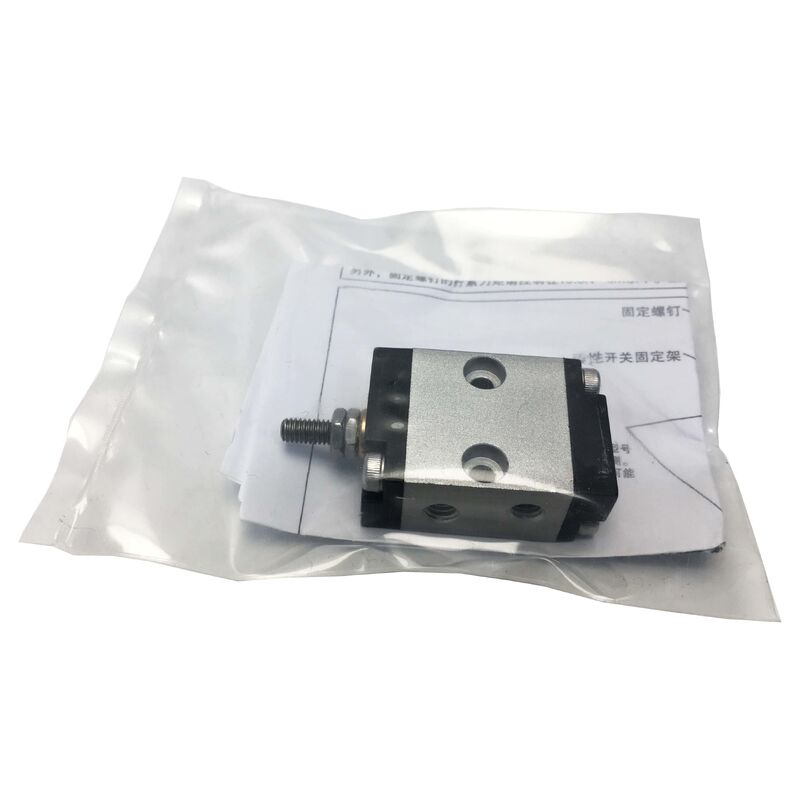

Новый заводской цилиндр Koganei BDA10X5 BDA10-5, запечатанный на заводе

Номер части:BDA10X5

Производитель:Корпорация KOGANEI (Япония)

Тип продукции:Компактный многомонтажный пневматический цилиндр

Серия:BDA

Скучно.10 мм

Инсульт:5 мм

BDA10X5 представляет собой компактный многомонтажный пневматический цилиндр серии KOGANEI BDA с отверстием 10 мм и ходом 5 мм.Этот воздушный цилиндр с двойным действием предназначен для управления небольшими движениями в промышленной автоматизации.

Идеально подходит для сбора и размещения, микрозажимания, выброса деталей, индексации и линейного движения на коротких расстояниях в условиях ограниченного пространства, где повторяемая точность необходима.Японский производитель с большим опытом в области высокоточной пневматики, разработанная серия BDA, чтобы обеспечить гибкость установки без необходимости различных типов цилиндров для каждой ориентации установки.

10мм отверстие с 5мм конфигурацией хода рассчитано на легкие, короткие поездки в оборудовании для прецизионной сборки, системы обработки полупроводников, производство медицинских изделий,линии сборки электроники, и машины для пищевой промышленности.

Особенностью цилиндра BDA является универсальность установки.

• Монтаж переднего фланца для установки лицом к лицу
• Установка заднего фланца для установки сзади цилиндра
• Установка с помощью клавиша/опора для применений, требующих вращения движения

Эта конструкция позволяет производителям машин использовать один и тот же корпус цилиндра на нескольких позициях, упрощая запас запасных частей и уменьшая сложность закупок.

• Нанесение этикеток с точным контролем глубины нажатия
• Частичное выброс из светильников или гнезд
• Мягкое зажимание хрупких деталей
• Приведение в действие клапанов для легких клапанов дивертера
• Микрокормление в системах индексации

BDA10X5 совместим с сенсорными переключателями KOGANEI, которые обнаруживают положение поршня в конце хода.предоставление контроллерам машины подтверждения того, что выполнены ходы продвижения или отвода.

Доступны как твердотельные (3-проводные), так и тростниковые (2-проводные) типы датчиков с регулируемыми положениями для тонкой настройки.

Для оптимальной работы используйте чистый сухой сжатый воздух с фильтром-регулятором вверх по течению, установленным на желаемое рабочее давление (0,05 - 0,7 МПа).Стандартные уплотнители цилиндров предназначены для несмазочного воздуха, предпочтительно в чистых или контактных с пищевыми продуктами.

При использовании смазанного воздуха необходимо поддерживать непрерывную смазку, чтобы предотвратить разрушение уплотнения.

Проверьте, есть ли клапаны регулирования потока, так как почти закрытый клапан иглы может вызвать этот симптом.Проверка на наличие механических помех или внутреннего износа уплотнения, позволяющего обходить воздух.

Стандарт BDA10X5 не предназначен специально для использования в чистых помещениях.Указать вариант CS-BDA (чистой системы), который использует специальные уплотнения и методы конструкции для минимизации образования частиц.

Используйте проходные отверстия в корпусе цилиндра для установки винтов.Нанести смесей блокировки нити и убедиться, что поверхность установки плоская и жесткая, чтобы предотвратить отклонение во время работы.

Сдвигайте датчик вдоль трассы установки, пока индикаторный свет не покажет самый сильный и последовательный сигнал в конце хода.Двухцветные датчики KOGANEI облегчают этот процесс настройки.

Проектированы для службы более 10 миллионов циклов в чистом, правильно отфильтрованном воздухе.уменьшенная скорость хода, или мягкая подушка в конце хода.
