3RT1975-6A Новый оригинальный Siemens 3RT19756A Выключатели Контактный элемент

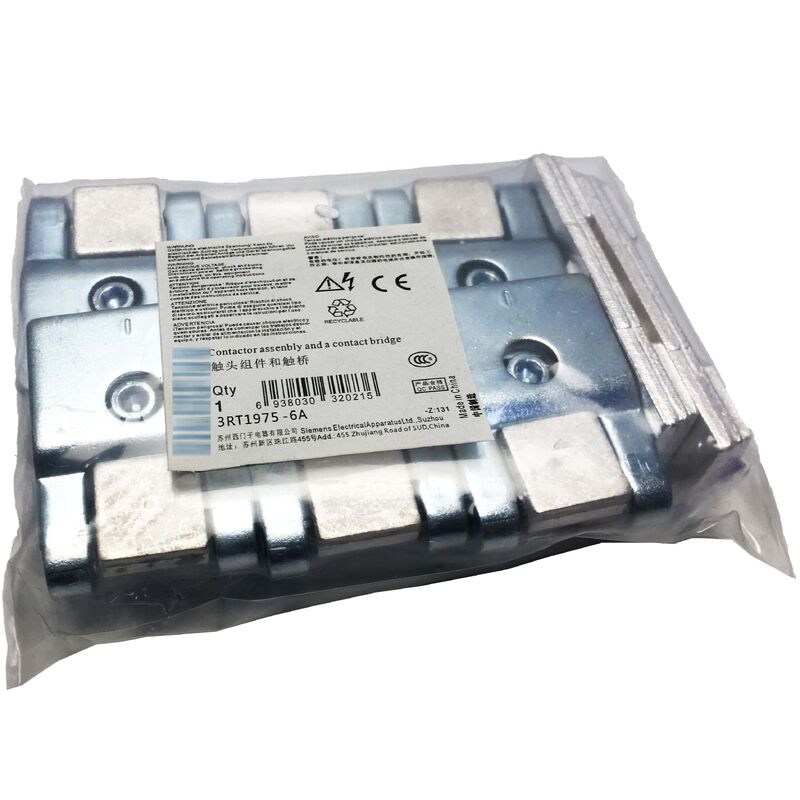

Siemens 3RT1975-6A.
Номер части:3RT1975-6А
Производитель:Siemens AG (Германия)
Тип продукции:Заменяющий контактный комплект (запасная часть)
Ассортимент продукции:SIRIUS (3RT1 серия)
Обзор
3RT1975-6A является комплектом контактных устройств Siemens OEM для контактатора питания SIRIUS 3RT1075. Он содержит все необходимое для восстановления основной контактной сборки одного 3RT1075:три подвижных контактных моста, шесть фиксированных контактных деталей и соответствующее оборудование для монтажа.
Набор заменяет все шесть контактных поверхностей на трех основных полюсах одновременно, восстанавливая контакттор к его первоначальному контактному сопротивлению, падению напряжения и мощности несущей тока.
3RT1075 - контактор питания Siemens размера S12, крупнейший стандартный каркас в линейке SIRIUS 3RT1.150 л.с. при 480 В, и 400 л.с. на 600 В.
При таких уровнях мощности 3RT1075 обрабатывает самые высокие постоянные токи в линейке продуктов SIRIUS.Планшеты и механизмы, изготовленные из материала, изготовленного из материала, изготовленного из материала, изготовленного из материала, центральные насосные приводы в очистке воды и тяжелых морских и технологических приложениях.
Контакты имеют значительный износ, что делает 3RT1975-6A одной из самых важных запасных частей для любого участка, где работают эти машины.
Философия дизайна SIRIUS делает замену контактов практичной.Серия комплектов 3RT19 позволяет производить техническое обслуживание без удаления контактора с панели во многих типах установки.Это означает меньше простоев, меньше отключений и более быстрое возвращение к работе.
Основные характеристики
| Параметр |
Стоимость |
| Номер части |
3RT1975-6А |
| Производитель |
Siemens AG |
| Тип продукции |
Заменяющий контактный комплект |
| Ассортимент продукции |
SIRIUS 3RT1 |
| Совместимый контакт |
3RT1075 |
| Содержание пакета |
3 подвижных контакта + 6 фиксированных контакта + монтажные части |
| Поляки |
Главные контакты с 3-мя полюсами |
| Номинальный ток |
400A (AC-3) |
| Максимальное напряжение |
600 В |
| Класс размера контактора |
S12 |
| Размеры |
77 × 72 × 94 мм |
| Страна происхождения |
Германия |
Контактный цикл износа при 400 А
Каждый раз, когда 3RT1075 открывается под нагрузкой, между отделяющими контактами образуется дуга.Это разрушает небольшое количество контактного материала с каждой операцией.
Эрозирующий материал откладывается в виде черного углеродистого остатка на контактных поверхностях.Контактная пружина давления отклоняется меньшеГеометрия поверхности меняется от плоской и гладкой до ямчатой и нерегулярной.
Эти изменения повышают сопротивление при контакте.Большее сопротивление при контакте означает большее тепло, генерируемое в контактном соединении, что ускоряет эрозию.
Сигналы предупреждения ясны: повышенная температура на главных терминалах, видимые ямы, запах нагретого металла при тяжелом переключении, а в поздних случаях,Звук более жесткой, чем обычно, дуги при закрытии.
Оставленные без обработки, изношенные контакты в конечном итоге сварятся, а смягченные поверхности серебряного сплава сжимаются при перерыве.Сварный контакт не может открываться при неисправности и представляет опасность для безопасностиРегулярная проверка и своевременная замена комплекта с 3RT1975-6A предотвращает этот результат.
Все три полюса вместе Почему частичная замена плохая практика
Обычный инстинкт сокращения затрат заключается в замене только самого изношенного полюса. Это неправильный выбор. Когда один полюс достигает порога износа, другие два близко отстают от 200 кВт и выше.все три фазы несут почти одинаковый ток и испытывают почти одинаковую энергию дуги в цикле.
Замена только одного столба означает, что остальные два потребуют замены в ближайшее время, требуя второго отключения и второго обслуживания.
Полная замена комплекта с 3RT1975-6A возвращает контактора к равномерной базовой линии на всех полюсах.Общие затраты на рабочую силу ниже.
Запчасти SIRIUS и более широкая система
3RT1975-6A вписывается в структурированную программу запасных частей SIRIUS от Siemens.с конкретными номерами деталей комплектации для каждого размера рамы и номинального тока.
Наряду с контактным набором, Siemens предлагает комплекты замены катушек (серия 3RT1975-5AB для различных напряжений катушек) и варианты замены дугового шлака,что делает 3RT1075 полностью работоспособным устройством, а не одноразовым устройством в конце срока службы контакта.
Часто задаваемые вопросы
Вопрос 1: Главные терминальные температуры на 3RT1075 выше, чем обычно, но кабельные соединения плотно.
При подтвержденно правильных крутящих моментах терминала, повышение температуры терминала указывает на повышенное сопротивление к контакту контактное износ является наиболее распространенной причиной.Проверьте контактные поверхности через отверстия дуги, если они видныЕсли на поверхности обнаружены значительные ямы, потеря плоского профиля или накопление углерода, которое не может быть очищено, правильным действием является комплект 3RT1975-6A.
Вопрос 2: Можно ли установить 3RT1975-6A, пока корпус контактора остается в панели?
В большинстве конфигураций панели, да. Контактная установка SIRIUS S12 доступна с монтированным корпусом.Вспомогательные цепи должны быть отключены.При соблюдении этих условий безопасности контактные мосты и фиксированные контакты могут быть удалены и новый комплект установлен без отсоединения основных кабельных лопаток.
Вопрос 3: После контактной сварки, вызванной неисправностью, будет ли комплект 3RT1975-6A возвращать контактора к полному обслуживанию?
Если сварка ограничивается контактными поверхностями, а компоненты механизма - пружины, мостовой подшипник, столбная клетка - не повреждены, комплект 3RT1975-6A может восстановить контакт.Если ток сбоя был достаточно сильным, чтобы исказить носителя моста или повредить пружины, механический ремонт менее определен. тщательно осмотрите механизм после снятия сварных контактов. Если возникнут сомнения в целостности механизма,полная замена контактора - это более безопасный путь.
Вопрос 4: Существует ли метод визуального осмотра контактов 3RT1075 перед тем, как решить, нужен ли комплект 3RT1975-6A?
Арковые парашюты на контактере S12 дают ограниченный визуальный доступ к фиксированным контактам. A clearer inspection is done by manually separating the contacts with the drive de-energised and measuring contact thickness with a feeler gauge against the minimum thickness specified in the technical dataУсловия поверхности ‒ тяжелые ямы, кратеры или смещение поверхностного материала ‒ также являются надежным качественным показателем, когда непосредственное измерение не является практичным.
Q5: Какой крутящий момент следует применять к основным терминалам 3RT1075 S12 после установки 3RT1975-6A?
Основной коренной момент затягивания для соединений 3RT1075 S12 находится в диапазоне 14 Нм.Всегда проверяйте по маркировке на конкретном варианте терминала или на листе технических данных продукта перед окончательной затяжкой, так как варианты конструкции терминалов могут иметь различные установленные крутящие моменты.Терминалы с низким крутящим моментом производят ту же сигнатуру нагрева, что и изношенные контакты, и в течение короткого времени отменяют преимущества нового контактного комплекта.
