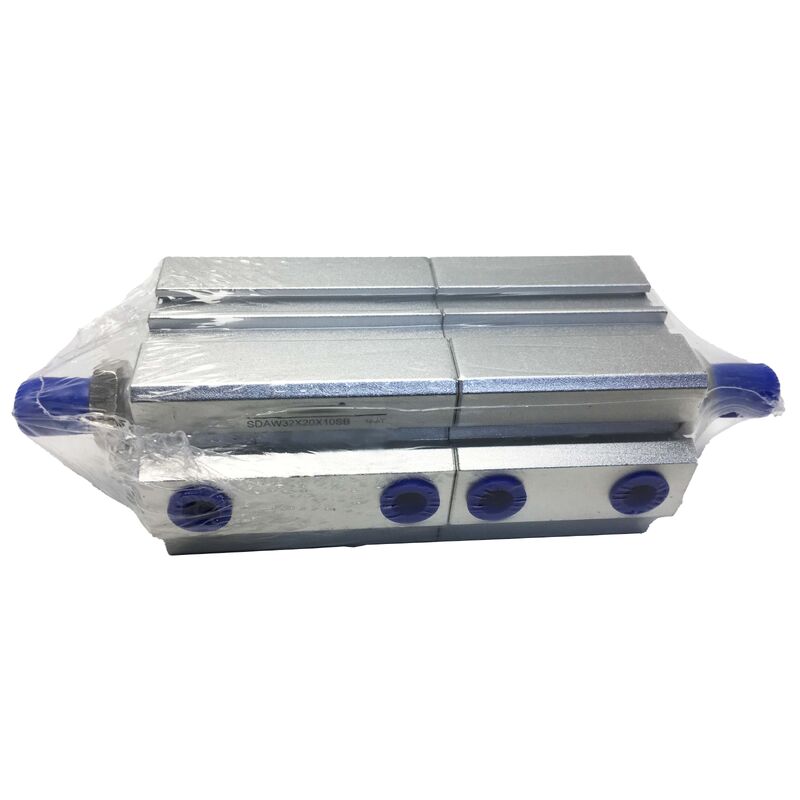

SDAW32X20X10SB Новый воздушный цилиндр сверхтонкого воздуха
Обзор продукции
ВAirTAC SDAW32X20X10SBэто компактный цилиндр с двойным концом многопозиционный пневматический приводящий механизм, объединяющий два хода в одном компактном агрегате.позволяет цилиндру останавливаться и удерживаться в трех дискретных положениях вдоль его пути: конец первого хода, конец второго хода и среднее положение, где оба хода отменяются.
С отверстием 32 мм, обеспечивающим полезную мощность тяги для автоматизации среднего диапазона, эта конфигурация имеет первичный ход 20 мм и вторичный ход 10 мм,что делает его идеальным для применений, требующих как грубых, так и тонких позиционных движений от одного и того же корпуса приводаВстроенный магнит позволяет обнаруживать внешнее положение без механических ограничительных переключателей.
Основные характеристики
| Параметр |
Стоимость |
| Тип цилиндра |
компактный двойной конец (ультратонкий, многопозиционный) |
| Скучно |
32 мм |
| Первый удар |
20 мм |
| Удар 2 |
10 мм |
| Подсчет позиций |
3 (первый ход / средний ход / второй ход) |
| Тип действия |
Двойная роль |
| Магнит |
Встроенные (с магнитом) |
| Нить с тростью |
Мужчина (внутренний зуб) |
| Порт-поток |
ПТ |
| Рабочее давление |
0.1 - 0,9 МПа (двойного действия) |
| Скорость поршня |
30 - 500 мм/с |
| Операционная температура |
от -10°C до +80°C |
| Материал корпуса |
Сплав алюминия (твердый анодированный) |
Подробности строительства
Построенный вокруг установленной архитектуры компактных цилиндров AirTAC SDA, SDAW32X20X10SB имеет следующие характеристики:
- Корпус и крышки:Цилиндровые трубы из алюминиевого сплава с твердо анодированной поверхностью отверстия для исключительной износостойкости
- Сборка:Нифтовая конструкция для конструкции низкого профиля без выступающих винтов
- Печать поршня:Гетерогенная двусторонняя уплотнительная конструкция с интегрированным резервуаром масла для самосмазки
- Магнит:Встроенный поршневый магнит для бесконтактного обнаружения положения
- Ссылка на порт:Стандарт PT (параллельный конический) для конфигурации азиатского рынка
Операция с тремя позициями
Дуплексный цилиндр SDAW достигает трех положений с помощью независимого регулирования давления:
- Положение 1 (расширенное на 20 мм):Прибавьте давление в первичную камеру, выхлопную вторичную
- Положение 2 (среднее):Давление обеих камер одновременно для стабильного промежуточного положения
- Позиция 3 (отменена):Вторичная камера давления, основной выхлоп
Эта схема управления требует 5-стороннего направленного клапана с закрытым центральным положением для центрального положения.
Часто задаваемые вопросы
Q1: Может ли SDAW32X20X10SB достичь среднего положения, которое остается стабильным даже при непрерывном давлении воздуха?
Нет, среднее положение поддерживается сбалансированным давлением воздуха в обеих камерах одновременно.Для применений, требующих удержания в среднем положении без непрерывного воздуха, требуется механический цилиндр блокировки или цилиндр с внутренним тормозом.
Вопрос 2: Какие типы автоматических переключателей совместимы с встроенным магнитом SDAW32X20X10SB?
Серия AirTAC CS1 и эквивалентные коммутаторы с магнитным тростником, а также коммутаторы с эффектом Холла с совместимой скобкой и диапазоном восприятия.Подтвердить выбранный переключатель рабочий диапазон охватывает магнитное поле силы и совпадает с 32 мм размеры канавки.
Вопрос 3: цилиндр движется слишком медленно. Можно ли увеличить скорость поршень, повысив давление подачи выше 0,9 МПа?
При работе с давлением выше 0,9 МПа существует риск повреждения уплотнения и превышения проектных пределов.Регулировать поток выхлопных газов, чтобы установить желаемую скорость поршня в рабочем диапазоне 30-500 мм/с.
Вопрос 4: Положение в середине не повторяется - цилиндр останавливается в несколько разных точках в каждом цикле.
Повторяемость в среднем положении зависит от сбалансированного давления в обеих камерах.Обеспечить стабильное регулирование давления и одновременное давление порта без смещения времениДобавление небольших буферных баков в каждую камеру может смягчить колебания давления.
Q5: Какую смазку требует SDAW32X20X10SB?
Гетерогенное двухстороннее уплотнение поршней имеет встроенный резервуар масла, обеспечивающий самосмазку для нормальной работы с чистым, сухим или минимально смазанным сжатым воздухом.Не требуется внешняя смазка для стандартного промышленного сжатого воздухаЕсли используется смазка, используйте легкое турбиновое масло с очень низкой концентрацией. Чрезмерная смазка ускоряет разрушение уплотнения.
