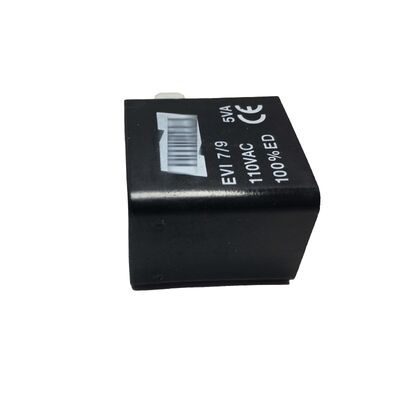

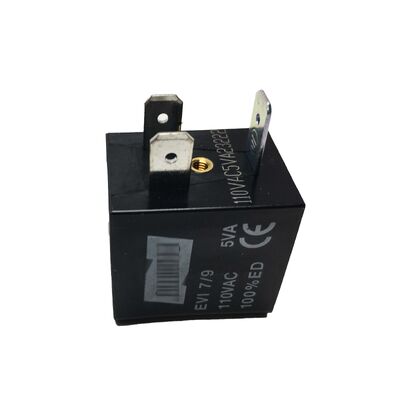

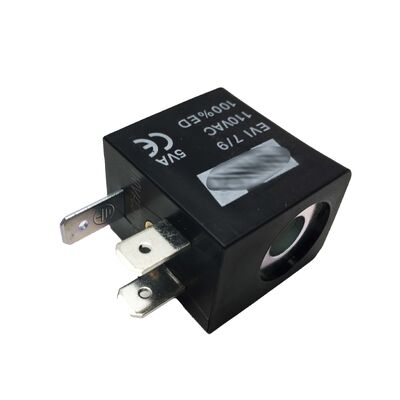

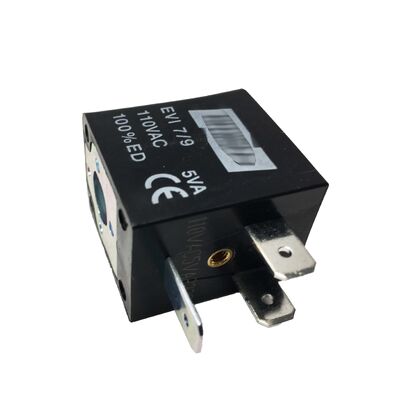

Катушка соленоидного клапана AMISCO EVI7/9 AC110V
4,8 Вт, 200 мА, IP65, класс F, направляющая трубка 9 мм, сменная катушка для пневматического клапана
Обзор продукта
AMISCO EVI7/9 AC110V — это катушка соленоидного клапана на 110 В переменного тока от AMISCO серии EVI7 S9, предназначенная для пневматических соленоидных клапанов с направляющими трубками 9 мм и посадочными отверстиями плунжера 8 мм. Эта компактная катушка, соответствующая отраслевым стандартам, преобразует электрический сигнал в магнитную силу для управления пневматическими клапанами в промышленных системах управления потоками.
Технические характеристики
| Параметр |
Значение |
| Напряжение |
110 В переменного тока |
| Потребляемая мощность |
4,8 Вт |
| Номинальный ток |
200 мА |
| Диаметр направляющей трубки |
9 мм |
| Диаметр плунжера |
8 мм |
| Класс изоляции |
F (155°C) |
| Класс провода |
H (200°C, IEC 60317-13) |
| Степень защиты IP |
IP65 (с установленным разъемом) |
| Стандарты |
EN 60204-1, VDE 0580 |
| Рабочая температура |
-15°C до +50°C |
| Материал корпуса |
Нейлон, армированный стекловолокном |
| Материал сердечника |
Низкоуглеродистая сталь |
| Бобина |
Термопластичный полиэстер, армированный 30% стекловолокном |
Совместимость с системой EVI7/9
Система катушек EVI7/9 имеет стандартизированный интерфейс направляющей трубки диаметром 9 мм, что обеспечивает совместимость со всей линейкой продукции. Такая конструкция позволяет легко заменять катушку без механических модификаций корпуса клапана, что упрощает смену напряжения при модернизации оборудования.
Мощность и тепловые характеристики
При потребляемой мощности 4,8 Вт и токе 200 мА эта катушка эффективно работает в многоклапанных системах. Изоляция класса F и обмотка провода класса H обеспечивают запас по температуре для непрерывной работы, а встроенный термопредохранитель защищает от аномальных условий.
Защита и подключения
Защита IP65 обеспечивает полную защиту от пыли и устойчивость к струям воды при использовании с соответствующими разъемами. Доступные варианты подключения включают быстроразъемные клеммы AMP 6,3×0,8, разъемы DIN 43650 и версии с выводными проводами для различных требований к установке.
Применение и совместимость
Совместима с пневматическими клапанами AMISCO 3/2-ходовыми и 2/2-ходовыми, а также с клапанами Airtac серий 4V110, 4V210, 4V410 и 4V440. Идеально подходит для цепей пневматических приводов, систем управления технологическими процессами и промышленной автоматизации в упаковочной, автомобильной, пищевой промышленности и общем машиностроении.
Часто задаваемые вопросы
В1: В чем разница между обозначениями EVI7 и EVI9?
Обозначение EVI7/9 охватывает два родственных семейства катушек, использующих один и тот же стандарт направляющей трубки 9 мм. EVI7 и EVI9 относятся к размерам корпуса катушки (серии 7 и 9), оба подходят для приводов с направляющими трубками 9 мм. При заказе сменных деталей убедитесь, что физические размеры и характеристики напряжения совпадают.
В2: Можно ли использовать катушку AC110V с источником питания 120 В переменного тока?
Да, катушки на 110 В обычно удовлетворительно работают от источников питания от 100 В до 120 В переменного тока. Однако постоянная работа при напряжении выше 120 В не рекомендуется, так как это увеличивает ток и температуру катушки, потенциально сокращая срок службы.
В3: Что означает рейтинг IP65 для практического использования?
IP65 обеспечивает полную защиту от пыли и устойчивость к струям воды с любого направления при использовании с соответствующими разъемами. Этот рейтинг не распространяется на длительное погружение — для затопляемых сред рассмотрите катушки с рейтингом IP67 или IP68.
В4: Можно ли заменять катушки независимо от узлов клапана?
Да, система EVI7/9 позволяет заменять катушки в полевых условиях без снятия корпуса клапана. Просто отключите питание катушки, отпустите крепеж, сдвиньте старую катушку и установите новую.
В5: Что вызывает отказ катушки соленоида и как продлить срок службы?
Распространенные неисправности включают термическое старение из-за перенапряжения, плохой вентиляции или высоких температур окружающей среды. Максимальный срок службы достигается при работе в пределах допустимых отклонений напряжения, обеспечении адекватной вентиляции и поддержании температуры окружающей среды в диапазоне от -15°C до +50°C.
