Большая крышка клемм Mitsubishi TCL-1SV3
Номер детали: TCL-1SV3 (также TCL1SV3) | Тип: Большая крышка клемм для автоматического выключателя в литом корпусе (MCCB) | Серия: Аксессуары для серии TC-L -- Серия WS-V
Обзор продукта

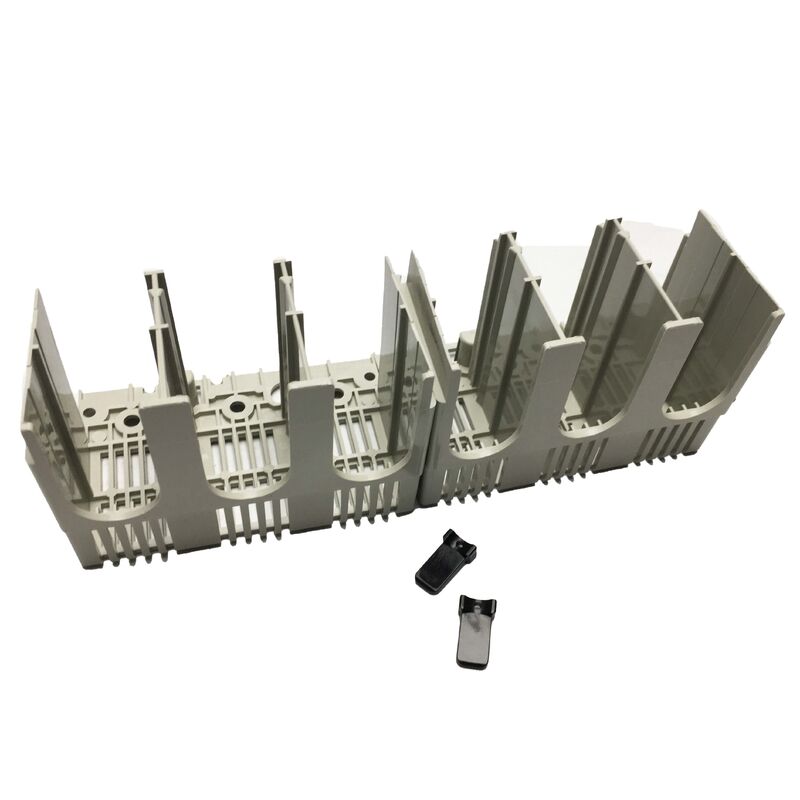

Mitsubishi TCL-1SV3 — это большая крышка клемм, разработанная для автоматических выключателей в литом корпусе серии WS-V, совместимая как с 2-полюсными, так и с 3-полюсными конфигурациями в типоразмере корпуса 100А-125А. Каждая упаковка содержит две крышки и две уплотнительные пластины, обеспечивая полную защиту клемм для обоих концов установленного выключателя.
Ключевые особенности
- Совместимость с выключателями серии WS-V типоразмера 100А-125А
- Подходит для 2-полюсных и 3-полюсных конфигураций
- В упаковке 2 крышки и 2 уплотнительные пластины
- Установка без инструментов с защелкой
- Конструкция из белого изоляционного пластика
- Размеры: 90 мм * 40 мм * 65,5 мм
Технические характеристики
| Параметр |
Значение |
| Номер детали |
TCL-1SV3 |
| Функция |
Большая крышка клемм |
| Совместимая серия |
Mitsubishi WS-V Series MCCB |
| Совместимый типоразмер корпуса |
100А - 125А |
| Совместимость по полюсам |
2-полюсный и 3-полюсный |
| Содержимое |
2 * Крышки, 2 * Уплотнительные пластины |
| Цвет |
Белый |
| Размеры |
90 мм * 40 мм * 65,5 мм |
| Метод установки |
Защелка одним движением, без инструментов |
| Материал |
Изоляционный пластик |
Важность безопасности при 100А-125А
При непрерывных токах от 100А до 125А открытые клеммы автоматического выключателя представляют значительный риск для безопасности, включая сильные ожоги, травмы от дугового разряда или смертельное поражение электрическим током. TCL-1SV3 обеспечивает полное закрытие зоны клемм, соответствуя требованиям IEC 61439 по защите оператора от прямого контакта с токоведущими частями.
Преимущества установки
Конструкция с защелкой обеспечивает быструю установку без инструментов при сохранении безопасности. Крышка не может быть установлена на несовместимые типоразмеры корпуса, что предотвращает неправильное применение. Эта конструкция устраняет необходимость использования инструментов вблизи токоведущих электрических компонентов во время установки.
Часто задаваемые вопросы
В чем разница между TCL-1SV3 и TCL-05SV3?
TCL-05SV3 охватывает выключатели типоразмера 30А-63А (50 мм * 25 мм * 65,5 мм), в то время как TCL-1SV3 охватывает выключатели типоразмера 100А-125А (90 мм * 40 мм * 65,5 мм). Большие размеры соответствуют большей геометрии клеммных колодок и более тяжелым кабельным проводникам при более высоких токах.
Подходит ли TCL-1SV3 как для 2-полюсных, так и для 3-полюсных выключателей?
Да, суффикс "SV3" указывает на совместимость как с 2-полюсными, так и с 3-полюсными конфигурациями в диапазоне типоразмеров 100А-125А.
Каково назначение уплотнительных пластин?
Уплотнительные пластины закрывают отверстия для ввода кабеля, поддерживая непрерывность защиты вокруг проводников и предотвращая доступ к токоведущим клеммам через зазоры вокруг кабелей.
Совместим ли TCL-1SV3 с моторизованными автоматическими выключателями?
Нет, крышки клемм в диапазоне WS-V не совместимы с моторизованными или электрически управляемыми вариантами автоматических выключателей из-за измененной геометрии доступа к клеммам.
Как снимается TCL-1SV3 для обслуживания?
Вставьте кончик шлицевой отвертки, чтобы отклонить удерживающий выступ внутрь, освобождая зацепление защелки. Всегда проверяйте изоляцию цепи перед снятием крышки.
