Сборка кольца Moog 800-336-2112 | Токосъемное кольцо с сквозным отверстием AC4598
Б/у, отверстие 1,5 дюйма, 10А на цепь, волоконная щетка, до 250 об/мин
Обзор продукта

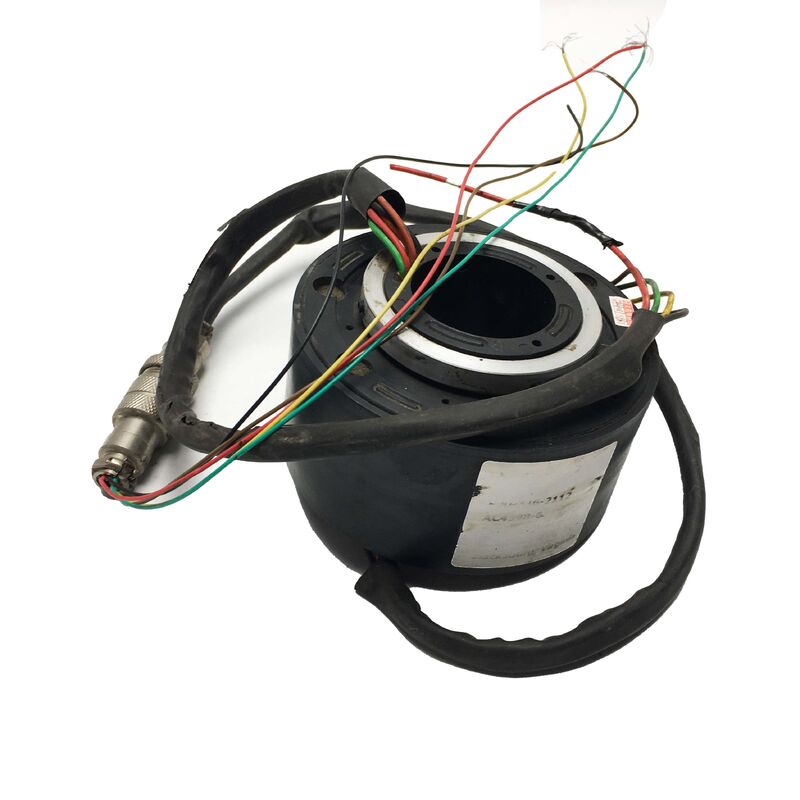

Данное объявление касается бывшей в употреблении сборки кольца Moog 800-336-2112 - токосъемного кольца с сквозным отверстием серии AC4598, одной из наиболее широко используемых платформ промышленных токосъемных колец, производимых Moog Components Group (ранее Litton Poly-Scientific). Устройство было снято с эксплуатации и предлагается как протестированный излишек или обменный фонд.
Сборка передает силовые и сигнальные цепи через постоянно вращающийся интерфейс через центральное отверстие диаметром 1,5 дюйма, позволяя проходить через центр гидравлическим линиям, пневматическим трубкам или концентрическому валу, в то время как электрические соединения свободно вращаются без перекручивания или накопления механических напряжений.
Ключевые характеристики
| Номер детали |
800-336-2112 |
| Семейство продуктов |
Серия AC4598 |
| Диаметр сквозного отверстия |
1,5 дюйма (38,1 мм) |
| Ток на цепь |
10 А |
| Номинальное напряжение |
До 600 В переменного тока |
| Варианты цепей |
6, 12, 18 или 24 цепи |
| Максимальная скорость (стандартная) |
250 об/мин непрерывно |
| Технология контактов |
Волоконная щетка |
| Сечение выводных проводов |
16 AWG |
| Длина выводных проводов (стандартная) |
12 дюймов |
| Монтаж |
Стандартный монтаж на хомуте; фланец опционально |
| Наружный диаметр (с фланцем) |
5 дюймов (127 мм) |
| Уплотнение |
Брызгозащитное уплотнение (защита от пыли и влаги) |
| Совместимость сигналов |
Аналоговые, цифровые, протоколы шины данных |
| Производитель |
Moog Components Group |
| Страна происхождения |
США |
Функциональность токосъемного кольца с сквозным отверстием
Токосъемное кольцо передает электрическую мощность и сигналы через вращающийся интерфейс без угловых ограничений. Конструкция с сквозным отверстием имеет незаблокированное отверстие диаметром 1,5 дюйма, проходящее через его центральную ось, служащее проходом для линий гидравлического давления, пневматических питающих трубок или концентрических валов, которые должны проходить без электрического соединения.
Эта конструкция устраняет необходимость в перекручивающихся кабелях, которые накапливают усталость и в конечном итоге ломаются, заменяя их катящимися электрическими контактами, рассчитанными на миллионы оборотов.
Технология волоконных щеток
Система контактов с волоконными щетками использует пучки индивидуально проводящих волокон, которые скользят по поверхности вращающегося кольца, создавая одновременно несколько точек контакта. Эта конструкция обеспечивает ряд ключевых преимуществ:
- Увеличенный срок службы при низком механическом износе
- Минимальный электрический шум для чистой передачи сигналов
- Не требуется смазка
- Практически отсутствует образование износостойких частиц
- Стабильное контактное сопротивление в течение срока службы
Конфигурация цепей и варианты с суффиксом X
Платформа AC4598 поставляется в стандартных конфигурациях на 6, 12, 18 и 24 цепи, каждая по 10 ампер. Варианты с суффиксом X (459806X028, 459812X142 и т. д.) кодируют конкретное количество цепей, конфигурацию выводов, схему монтажа, уплотнение и длину выводов.
При замене существующих блоков соответствие полному суффиксу X обеспечивает совместимость с исходной проводкой и монтажными конфигурациями.
Промышленные применения
AC4598/800-336-2112 используется в широком спектре промышленного вращающегося оборудования, включая:
- Поворотные столы
- Кабельные барабаны для промышленных транспортных средств
- Сварочные позиционеры
- Упаковочные машины с вращающимися каруселями
- Системы паллетирования с вращающимися платформами
- Многоцелевые станки с ЧПУ
- Оборудование для управления технологическими процессами с вращающимися датчиками
Преимущества бывших в употреблении блоков
Бывшие в употреблении блоки Moog AC4598 предлагают экономичное решение для восстановления или модернизации систем без сроков поставки или стоимости новых заказов OEM. Прочная конструкция и технология волоконных щеток обеспечивают значительный остаточный срок службы даже после длительного предыдущего использования при эксплуатации в соответствии со спецификациями.
Часто задаваемые вопросы
В1: В чем разница между номером детали 800-336-2112 и обозначением AC4598?
AC4598 - это обозначение продуктовой линейки Moog для этой платформы токосъемных колец с сквозным отверстием. 800-336-2112 - это номер детали Moog Components Group для той же продуктовой линейки. Оба относятся к одной и той же серии токосъемных колец с отверстием 1,5 дюйма и током 10 А с волоконной щеткой.
В2: Сколько цепей поддерживает 800-336-2112, и каковы максимальный ток и напряжение?
AC4598/800-336-2112 поддерживает 6, 12, 18 или 24 цепи, каждая рассчитана на 10 ампер. Номинальное напряжение составляет до 600 В переменного тока на цепь. Цепи могут передавать переменный или постоянный ток, аналоговые сигналы или цифровые сигналы данных.
В3: Требует ли технология волоконных щеток обслуживания или смазки?
Нет. Технология контактов с волоконными щетками не требует смазки, что является одним из основных преимуществ конструкции по сравнению с традиционными токосъемными кольцами с металлическими проволочными щетками. Обслуживание ограничивается периодическим осмотром контактной сборки и состояния выводных проводов.
В4: Могут ли гидравлические линии или пневматические трубки проходить через отверстие диаметром 1,5 дюйма во время работы токосъемного кольца?
Да - это назначение конструкции с сквозным отверстием. Незаблокированное отверстие диаметром 1,5 дюйма позволяет гидравлическим линиям давления, пневматическим питающим трубкам или концентрическому механическому валу проходить через центр сборки, в то время как токосъемное кольцо вращается независимо вокруг него.
В5: Как следует оценивать бывший в употреблении 800-336-2112 перед установкой?
Проверьте выводные провода на наличие повреждений изоляции, осмотрите внутреннюю поверхность сквозного отверстия на предмет фреттинга или царапин, поверните сборку вручную, чтобы проверить плавность хода подшипников, и измерьте контактное сопротивление каждой цепи. Тестирование на стенде с подключением известной нагрузки к каждой цепи при вращении сборки обеспечивает наиболее надежную проверку.
