| Место происхождения | Япония |
| Фирменное наименование | Omrom |
| Сертификация | CE ROHS |
| Номер модели | J7ARN-E9-24В постоянного тока |

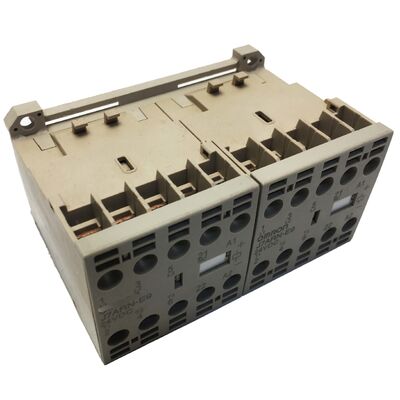

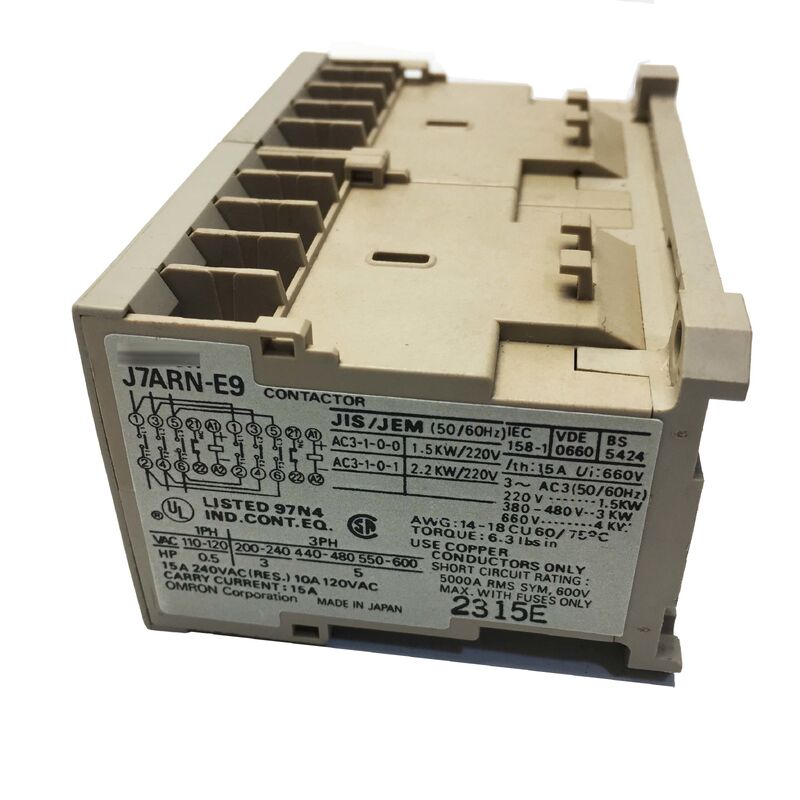

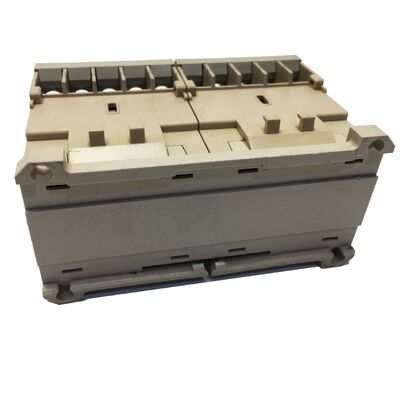

ВOmron J7ARN-E9-24VDCявляется профессиональным обратимым магнитным контактором, предназначенным для управления трехфазными двигателями как вперед, так и назад.Это интегрированное устройство сочетает в себе два 9A трехпольных контакторов с механической системы блокировки, обеспечивающий безопасную и надежную работу двигателя от 24 В постоянного тока.
| Номер части | J7ARN-E9-24VDC |
| Тип | Магнитный контактёр с обратным движением (вперед/назад) |
| Номинальный ток (AC3) | 9 А |
| Моторный рейтинг | 4 кВт при 380-400 В |
| Напряжение катушки | 24 В постоянного тока |
| Поляки | 3-полюсный |
| Смешанное блокирование | Интегрированная механическая блокировка |
| Конфигурация | Двойной 3-польный (вперед + назад) |
| Категория использования | AC3 (нагрузка двигателя) |
| Стандартный | IEC 60947-4-1 |
| Поставка катушек | DC |
J7ARN-E9-24VDC позволяет изменять направление двигателя путем обмена фазовыми соединениями с помощью конструкции с двойным контактором.Интегрированный механический блокировка физически предотвращает как передние, так и задние контакторы от закрытия одновременно, исключая риск фазовых коротких сдвигов.
Рейтинг 9A AC3 специально предназначен для требований к запуску и остановке двигателя,включая обработку высоких входящих токов (5-7-кратного тока при полной нагрузке), типичных для индукционных двигателей с эльфийской клеткойЭто обеспечивает надежную производительность для двигателей до 4 кВт при 400 В трехфазных.
Проектированная для бесшовной интеграции с современными системами управления, 24V постоянного тока катушки интерфейсы непосредственно с PLC выходной карты от крупных производителей, включая Siemens, Mitsubishi, Omron, Allen-Bradley,и Шнайдера без необходимости перемещения реле.
Механический блокировщик обеспечивает аппаратный уровень безопасности, который функционирует независимо от сигналов управления.защита от сбоев ПЛК, ошибки проводки или ошибки программного обеспечения, которые могут вызвать опасные фазовые короткие цепи.
Да, рекомендуется минимальное время бездействия 15 мильсекунд между командой "вперед" и "назад", чтобы обеспечить правильное открытие контакта и ликвидацию дуги.Программы ПЛК должны реализовывать задержки 50-100 мс для учета магнитного распада и времени механического ответа.
J7ARN-E9-24VDC рассчитан на трехфазные двигатели мощностью до 4 кВт при 380-400 В. Для систем 230 В максимальная номинальная мощность двигателя составляет примерно 2,2 кВт из-за того же ограничения тока AC3 9 А.
Да, для полной защиты двигателя следует установить тепловое реле перегрузки в серии с контакторной катушкой.Реле должно быть размещено в соответствии с названием моторной таблички полный ток нагрузки, а не 9А.
