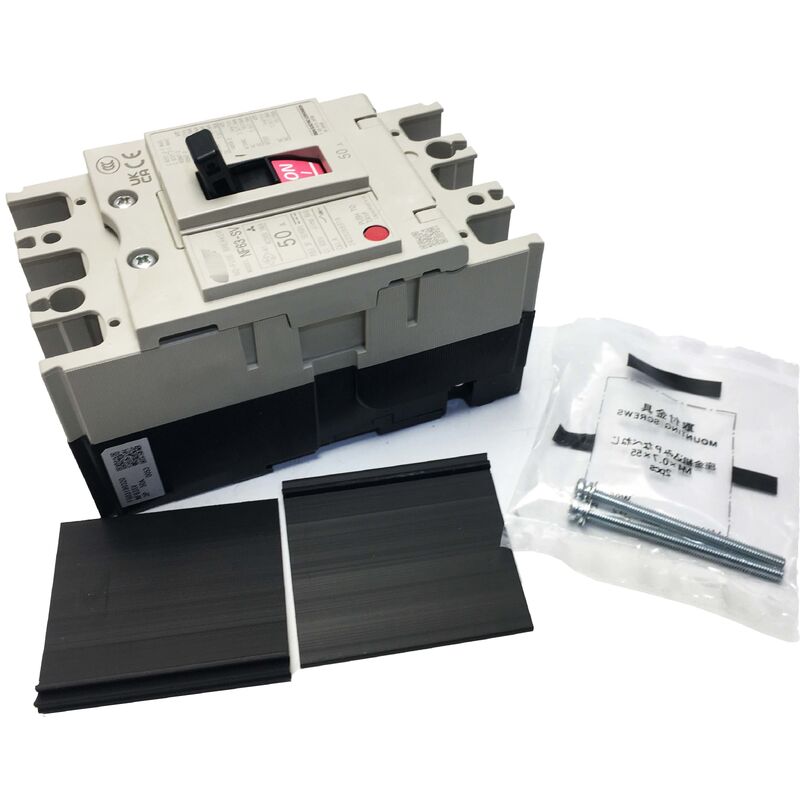

Автоматический выключатель Mitsubishi NF63-SV 3P 50A
Новый заводской герметичный автоматический выключатель MCCB серии WS-V Standard Class с номинальным током от 5А до 63А, работой при 600В AC/DC и отключающей способностью 7.5кА при 400В.
Обзор продукта
Mitsubishi NF63-SV — это автоматический выключатель в литом корпусе серии WS-V Standard Class, предназначенный для промышленного распределения и управления машинами. Этот 3-полюсный аппарат на 50А обеспечивает надежную защиту благодаря фиксированному тепломагнитному расцепителю и возможности переднего подключения.
Ключевые характеристики
| Семейство продуктов |
NF63-SV |
| Серия |
WS-V Series - NF-S (Standard Class) MCCB |
| Диапазон номинального тока |
5А - 63А |
| Номинальное напряжение |
600В AC / 250В DC |
| Доступные полюса |
2P, 3P, 4P |
| Отключающая способность при 400В |
7.5 кА (IEC 60947) |
| Отключающая способность при 200-230В |
15 кА (IEC 60947) |
| Расцепитель |
Фиксированный тепломагнитный |
| Подключение |
Передние кабельные наконечники или шины |
| Стандарт |
IEC 60947-2 |
| Производитель |
Mitsubishi Electric |
Сравнение классов производительности
Серия WS-V предлагает три класса производительности для соответствия требованиям применения:
- NF-C (Economy Class): 5 кА при 400В - экономичное решение для установок с ограниченным током короткого замыкания
- NF-S (Standard Class - данный продукт): 7.5 кА при 400В - идеально подходит для большинства сценариев промышленного распределения
- NF-H (High Performance Class): 10 кА при 400В - для установок рядом с трансформаторами большой мощности
Функции защиты
Фиксированный тепломагнитный расцепитель обеспечивает комплексную защиту:
- Тепловой элемент: Защита от перегрузки с обратнозависимой временной характеристикой для пусковых токов двигателя
- Магнитный элемент: Мгновенная защита от короткого замыкания для отключения токов неисправности
Работа AC/DC
Рассчитан как для работы в сетях переменного, так и постоянного тока, что делает его пригодным для традиционного трехфазного распределения, аккумуляторных систем, защиты шин постоянного тока в шкафах привода, солнечных установок и защиты выходов ИБП.
Совместимость с аксессуарами
Совместим со всем ассортиментом аксессуаров серии WS-V, включая клеммные крышки, вспомогательные контакты, сигнальные контакты, независимые расцепители и расцепители минимального напряжения, разработанные для группы корпусов 30А-63А.
Часто задаваемые вопросы
В чем разница между NF63-SV, NF63-CV и NF63-HV?
Все три имеют одинаковый корпус и диапазон токов, но различаются по отключающей способности: NF63-CV (5 кА), NF63-SV (7.5 кА), NF63-HV (10 кА). Стандартный класс NF63-SV охватывает большинство промышленных применений.
Меняется ли корпус выключателя в зависимости от номинального тока?
Нет. NF63-SV использует одинаковые физические размеры для всего диапазона токов от 5А до 63А, а номинальный ток устанавливается заводской калибровкой расцепителя.
Сертифицирован ли NF63-SV по IEC 60947-2?
Да. Выключатель протестирован и сертифицирован по IEC 60947-2 с рабочей способностью Ics, равной 100% от номинальной мощности Icu при 400В.
Можно ли использовать NF63-SV в цепях постоянного тока?
Да. Рассчитан на работу в цепях постоянного тока до 250В с отключающей способностью 7.5 кА. Для применений в цепях постоянного тока необходимо соблюдать правильную полярность.
Можно ли устанавливать аксессуары на месте эксплуатации?
Да. Модульная система аксессуаров позволяет устанавливать на месте эксплуатации независимые расцепители, вспомогательные контакты и другие аксессуары непосредственно на корпус выключателя.
