| Место происхождения | Япония |
| Фирменное наименование | Mitsubishi |
| Сертификация | CE ROHS |
| Номер модели | ТКЛ-05СВ3 |

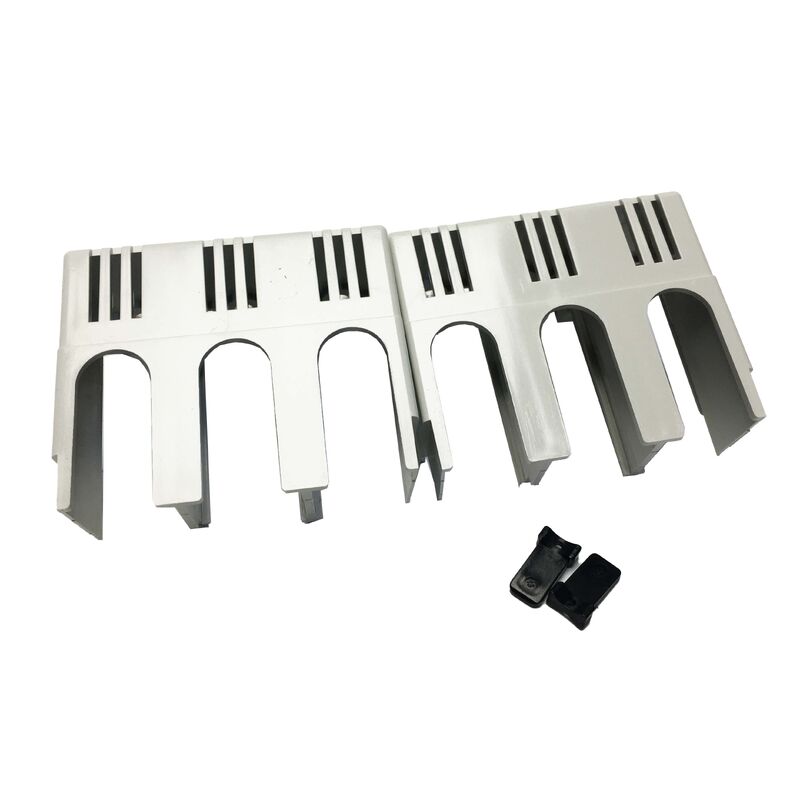

ВMitsubishi TCL-05SV3представляет собой большую крышку терминала, предназначенную для формованных корпусных выключателей серии WS-V, совместимой как с двухполярными, так и с трехполярными конфигурациями в диапазоне рамок 30A-63A.Каждая упаковка включает в себя две крышки и две уплотнительные пластины для полной защиты терминала.
| Параметр | Стоимость |
|---|---|
| Номер части | TCL-05SV3 (TCL05SV3) |
| Функция | Большое покрытие терминала |
| Совместимая серия | Mitsubishi WS-V серии MCCB |
| Размер кадра | 30A - 63A |
| Совместимость полюсов | 2-полюсный и 3-полюсный |
| Содержание | 2 × Покрытия, 2 × Плиты уплотнения |
| Цвет | Белый |
| Вес | 0.1 кг |
| Установка | Снимок, без инструментов |
TCL-05SV3 предлагает совместимость с двумя полюсами, что делает его универсальным выбором для производителей электрических панелей.Один номер части служит как 2-полюсным, так и 3-полюсным установкам выключателей в диапазоне рамок 30A-63A, сокращение потребностей в запасах.
Дизайн с однодействующим приспособлением позволяет быстро устанавливать без инструментов или крепежных устройств.Это устраняет риск выпадения оборудования в живые секции во время монтажа и позволяет немедленно переустановить, если случайно перемещен во время технического обслуживания.
Покрытия терминалов, такие как TCL-05SV3, помогают удовлетворить требованиям к защите оператора и корпусу для подключаемых частей в соответствии со стандартами, включая IEC 61439 для низковольтных коммутаторов и сборов устройств управления.Они предотвращают случайный контакт с живыми терминалами во время работы панелей и обслуживания.
TCL (большой) крышка обеспечивает большую глубину над терминальной зоной по сравнению с TCS (маленькие) крышки, вмещающие более крупные поперечные сечения проводника (10 мм2 до 25 мм2), типичные для 30A-63A номинальных разрывов.Это гарантирует правильное сидение без помех от кабельного объема.
Модели NF:NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (три полюса)
Модели NV:В случае, если вы не сможете получить разрешение на перевозку груза, вы можете отказаться от этого разрешения.
TCL-05SV2 совместим только с 2-полярными конфигурациями, в то время как TCL-05SV3 работает как с 2-полярными, так и с 3-полярными прерывателями в диапазоне рамок 30A-63A.
No Mitsubishi указывает, что крышки терминалов не могут быть установлены на электрических (моторизованных) выключателях из-за несовместимой геометрии доступа к терминалам.
Как сертифицированный аксессуар Mitsubishi, он способствует выполнению требований защиты оператора в соответствии со стандартами, такими как IEC 61439 и соответствующими национальными правилами проводки.
