Крышка клемм TCL-05SV2 Mitsubishi TCL05SV2 новая оригинальная
  • Крышка клемм TCL-05SV2 Mitsubishi TCL05SV2 новая оригинальная
  • Крышка клемм TCL-05SV2 Mitsubishi TCL05SV2 новая оригинальная
  • Крышка клемм TCL-05SV2 Mitsubishi TCL05SV2 новая оригинальная
  • Крышка клемм TCL-05SV2 Mitsubishi TCL05SV2 новая оригинальная
  • Крышка клемм TCL-05SV2 Mitsubishi TCL05SV2 новая оригинальная

Крышка клемм TCL-05SV2 Mitsubishi TCL05SV2 новая оригинальная

Место происхождения Япония
Фирменное наименование Mitsubishi
Сертификация CE ROHS
Номер модели ТКЛ-05СВ2
Подробная информация о продукте
Номер детали:
ТКЛ-05СВ2
Бренд:
Митсубиси Электрик
Тип продукта:
Большая клеммная крышка
Ряд:
TC-L
ширина рамки:
W75
поляки:
2-полюсный
Состояние:
Новый / Используется
Гарантия:
один год
Выделить:

Крышка клемм Mitsubishi TCL05SV2

,

Оригинальные запасные части для автоматизации Mitsubishi

,

Замена крышки клемм TCL-05SV2

Условия оплаты и доставки
Количество мин заказа
1
Цена
USD 5-15 / piece
Упаковывая детали
Оригинальная упаковка
Время доставки
2 дня
Условия оплаты
Л/К, Д/А, Д/П, Т/Т, западное соединение
Поставка способности
100 шт в день
Описание продукта
Крупная крышка клемм Mitsubishi TCL-05SV2 для ВАМ серии WS-V
Обзор продукта

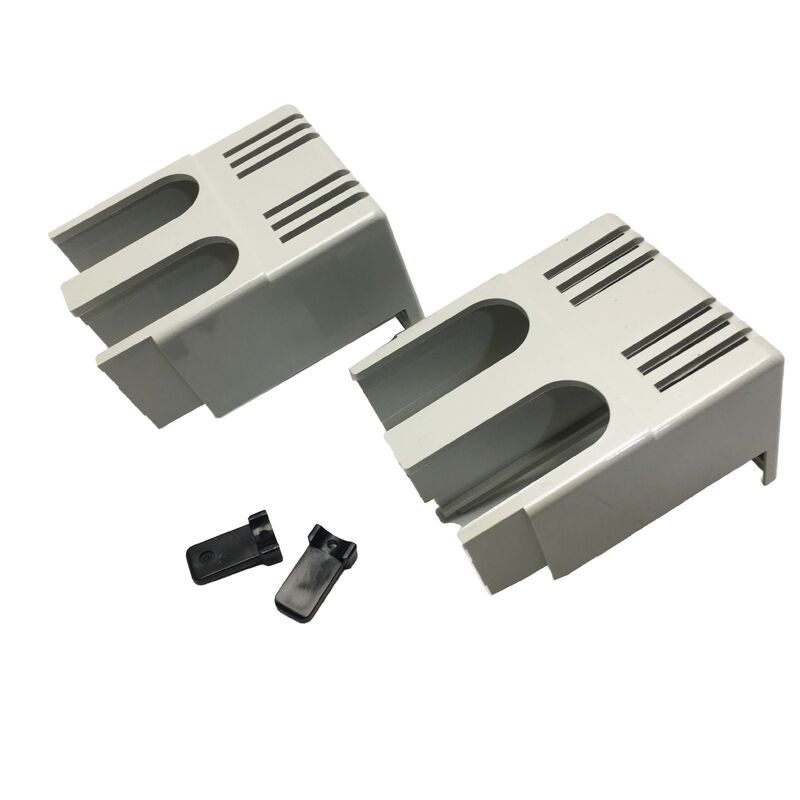

Mitsubishi TCL-05SV2 представляет собой крупную крышку клемм, специально разработанную для автоматических выключателей в литом корпусе серии WS-V от Mitsubishi Electric в диапазоне типоразмеров 30А-63А для 2-полюсных конфигураций. Каждая упаковка включает две крышки и две уплотнительные пластины, обеспечивая полную защиту клемм для обоих полюсов одного выключателя.

Номер детали: TCL-05SV2 (также пишется TCL05SV2)
Тип: Крупная крышка клемм для автоматического выключателя в литом корпусе (ВАМ)
Серия: Серия TC-L – Аксессуары для серии WS-V
Совместимые выключатели: Серия WS-V, типоразмер 30А-63А, 2 полюса
Содержимое упаковки: 2 * Крышки + 2 * Уплотнительные пластины
Цвет: Белый
Размеры: Ш50 мм * В25 мм * Г65.5 мм
Производитель: Mitsubishi Electric
Состояние: Новое
Ключевые характеристики
Номер деталиTCL-05SV2
ФункцияКрупная крышка клемм
Совместимая серияВАМ Mitsubishi серии WS-V
Совместимый типоразмер30А - 63А
Количество полюсов2-полюсный
Содержимое упаковки2 * Крышки, 2 * Уплотнительные пластины
ЦветБелый
Ширина50 мм
Высота25 мм
Глубина65.5 мм
Метод установкиЗащелкивающийся, без инструментов
МатериалПластик (изоляционный материал, сертифицированный UL)
Преимущества безопасности при проектировании щитов

Открытые клеммы автоматических выключателей представляют значительную электрическую опасность в распределительных щитах и шкафах управления. TCL-05SV2 устраняет этот риск, обеспечивая установленный пластиковый корпус над зоной клемм, защищая персонал от случайного контакта с токоведущими проводниками и предотвращая замыкание инструментами или проводящим мусором.

  • Создает физический барьер от случайного контакта с токоведущими клеммами
  • Предотвращает замыкание инструментами, обрезками проводов или проводящим мусором
  • Соответствует нормам электропроводки и стандартам электробезопасности
  • Не влияет на функцию переключения выключателя или тепловые характеристики
  • Уплотнительные пластины закрывают отверстия для полной защиты
Защелкивающаяся установка и снятие

Конструкция Mitsubishi с защелками обеспечивает быструю установку и легкий доступ для обслуживания без инструментов или отдельных крепежных элементов.

Установка

Совместите крышку с зоной клемм выключателя и сильно нажмите до тех пор, пока фиксирующие выступы не защелкнутся в предварительно сформированных монтажных отверстиях в корпусе автоматического выключателя.

Снятие

Вставьте кончик шлицевой отвертки в зазор у фиксирующего выступа, отклоните внутрь, чтобы освободить зацепление, и откиньте крышку. Точка контакта инструмента находится на пластиковом выступе, а не на токоведущих компонентах.

Руководство по выбору крышек для серии WS-V
Совместимость по типоразмеру

Цифра "05" в TCL-05SV2 соответствует диапазону типоразмеров 30А-63А. Для более крупных типоразмеров требуются другие крышки: TCL-1SV2 для типоразмера 100А-125А, TCL-2SV2 для типоразмеров свыше 125А.

Варианты количества полюсов

Суффикс "V2" указывает на совместимость с 2-полюсными устройствами. Для 3-полюсных выключателей того же типоразмера используйте TCL-05SV3.

Варианты размеров крышек

TCL означает крупную крышку клемм; TCS означает малую крышку клемм. Малая крышка-альтернатива для той же комбинации типоразмера и полюсов – TCS-05SV2.

Часто задаваемые вопросы
В чем разница между TCL-05SV2 и TCS-05SV2?

Обе крышки предназначены для 2-полюсных выключателей серии WS-V в типоразмере 30А-63А. TCL означает крупную крышку клемм, обеспечивающую большее покрытие зоны клемм для проводников большего сечения, в то время как TCS означает меньшую, более узкую крышку для установок с ограниченным пространством.

В чем разница между TCL-05SV2 и TCL-05SV3?

TCL-05SV2 предназначена для 2-полюсных выключателей, в то время как TCL-05SV3 охватывает 3-полюсные конфигурации в том же диапазоне типоразмеров 30А-63А. 2-полюсная крышка не будет правильно подходить к 3-полюсному выключателю, оставляя клеммы открытыми.

Совместима ли TCL-05SV2 с устройствами защиты от утечки на землю серии NV от Mitsubishi?

TCL-05SV2 предназначена для автоматических выключателей серии WS-V. Устройства защиты от утечки на землю серии NV в рамках семейства продуктов WS-V и того же типоразмера, как правило, совместимы, но перед установкой подтвердите это в документации Mitsubishi по совместимости.

Влияет ли установка на характеристики срабатывания или тепловые характеристики выключателя?

Нет. Крышка клемм закрывает только зону подключения проводников и не контактирует с механизмом выключателя, тепловым элементом срабатывания или катушкой магнитного расцепителя. Номинальный ток, отключающая способность и характеристика срабатывания выключателя остаются неизменными.

Как следует снимать TCL-05SV2 для доступа к клеммам?

Аккуратно вставьте кончик шлицевой отвертки в зазор у фиксирующего выступа, отклоните внутрь, чтобы освободить зацепление, и откиньте крышку. Всегда отключайте и блокируйте цепь перед выполнением любых работ по доступу к клеммам.
