| Место происхождения | Япония |
| Фирменное наименование | Mitsubishi |
| Сертификация | CE ROHS |
| Номер модели | CP30-BA1P1M5A |

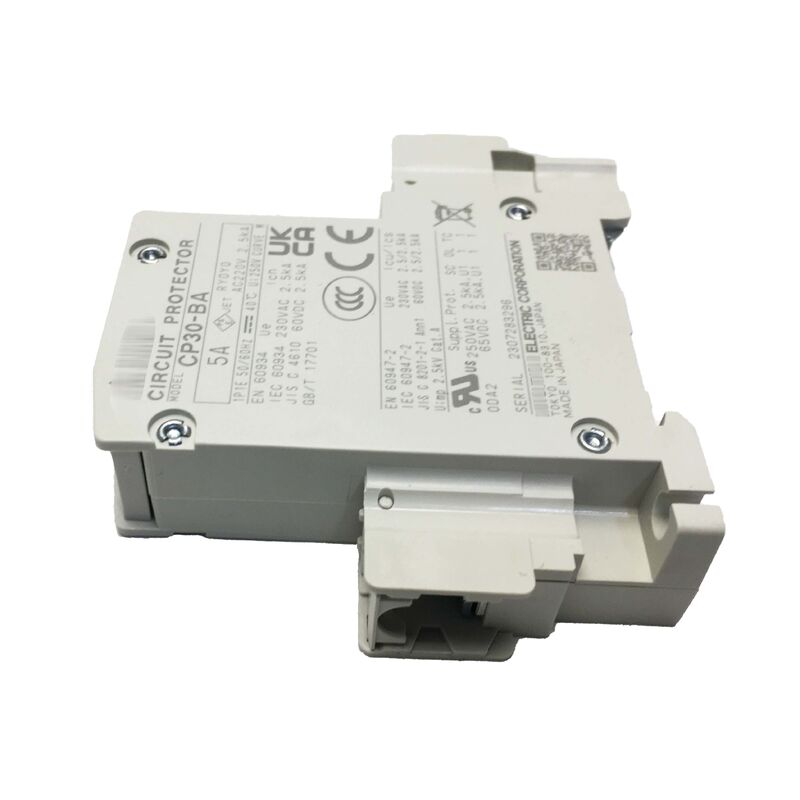

Mitsubishi CP30-BA1P1M5A представляет собой однополюсный миниатюрный автоматический выключатель на 5А из серии WS-V (World Super V) от Mitsubishi Electric. Этот защитный аппарат, сертифицированный по UL 1077, специально разработан для защиты отдельных силовых цепей, цепей управления и ответвительных цепей в промышленных шкафах управления и корпусах оборудования.
| Номер детали | CP30-BA1P1M5A |
| Полюса | 1-полюсный (1P) |
| Ток срабатывания | 5 АТ |
| Номинальный ток корпуса | 30 АФ |
| Характеристика срабатывания | M (среднескоростная) |
| Номинальное напряжение постоянного тока | 65 В постоянного тока |
| Номинальное напряжение изоляции (Ui) | 250 В |
| Номинальное импульсное напряжение (Uimp) | 2,5 кВ |
| Предельная коммутационная способность при коротком замыкании | 2,5 кА при 230 В переменного тока (IEC) / 2,5 кА при 250 В переменного тока (UL1077) |
| Подключение | Винтовой зажим |
| Монтаж | DIN-рейка |
| Стандарты и одобрения | UL 1077, IEC 60947-2, IEC 60934, CSA C22.2 № 235, UL, CSA, TÜV, CE, CCC |
Серия WS-V разработана для удовлетворения строгих требований производителей шкафов управления на мировых рынках. Благодаря полному набору международных сертификатов (UL 1077, IEC 60947-2, CSA, TÜV, CE), один и тот же номер каталога может использоваться для шкафов, предназначенных для североамериканского, европейского и азиатского рынков, что упрощает соответствие требованиям глобального машиностроения.
Серия отличается улучшенной способностью к отключению коротких замыканий и стабильными характеристиками срабатывания, обеспечивая надежную защиту с отключающей способностью 2,5 кА при 250 В переменного тока в соответствии с UL 1077.
Характеристика срабатывания кривой M (среднескоростная) идеально подходит для цепей с умеренными пусковыми токами, что делает ее подходящей для:
Эта кривая обеспечивает защиту от длительных перегрузок по току, допуская при этом нормальные пусковые переходные процессы без ложных срабатываний.
Номинальное напряжение 65 В постоянного тока делает этот защитный аппарат идеальным для цепей управления 24 В и 48 В постоянного тока, часто встречающихся в:
Устройство специально рассчитано на отключение неисправностей постоянного тока, обеспечивая надлежащую защиту в системах управления постоянным током.
Винтовые зажимные клеммы обеспечивают надежные, повторно затягиваемые соединения, подходящие для промышленных условий с вибрацией и термическими циклами. Стандартный монтаж на DIN-рейку 35 мм обеспечивает легкую интеграцию в шкафы управления наряду с другими устройствами защиты.
UL 1077 охватывает дополнительные защитные устройства для цепей внутри оборудования, расположенных ниже основного вводного защитного устройства. UL 489 охватывает устройства защиты ответвительных цепей для прямого подключения к сети. Используйте устройства UL 1077, такие как CP30-BA, для отдельных силовых цепей внутри шкафов управления.
Кривая M: Общего назначения для умеренных пусковых токов (реле, соленоиды). Кривая S: Для нагрузок с большими пусковыми токами (трансформаторы, электродвигатели). Кривая F: Быстрое срабатывание для чувствительных цепей с минимальными пусковыми токами.
Да, номинальное напряжение 65 В постоянного тока обеспечивает значительный запас для применений с 24 В постоянного тока. Устройство специально рассчитано на отключение постоянного тока в этом классе напряжения.
Базовый блок не включает вспомогательные контакты, но серия CP30-BA поддерживает дополнительные аксессуары с сигнальными и вспомогательными контактами, которые крепятся к корпусу устройства для мониторинга состояния срабатывания.
UL 1077, CSA C22.2 № 235, IEC 60947-2, IEC 60934, TÜV и маркировка CE в соответствии с EN 60934 и EN 60947-2. Эта многосертификация упрощает международное соответствие машин.
