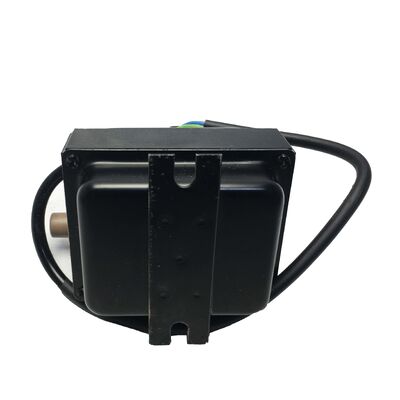

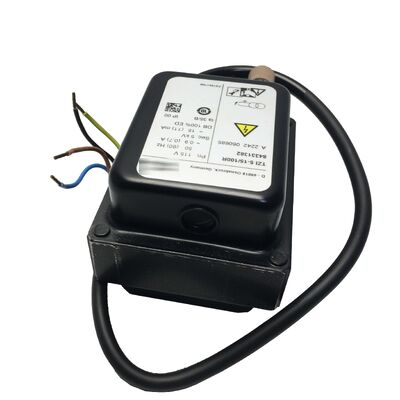

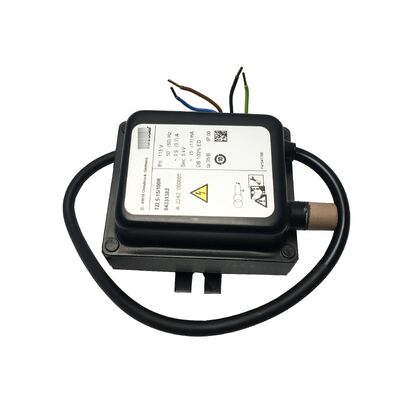

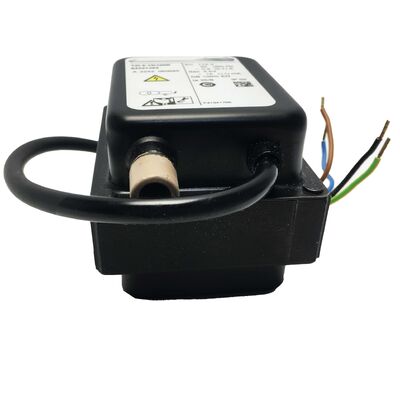

Трансформатор зажигания Krom Schroder TZI5-15/100R
Заказ № 84331382 | Номер детали: TZI 5-15/100R
Обзор продукта
Трансформатор зажигания Krom Schroder TZI5-15/100R (номер заказа 84331382) — это высоковольтный трансформатор зажигания из известной серии TZI, разработанный специально для искрового зажигания газовых горелок и горелок на жидком топливе с газовым или прямым искровым зажиганием в промышленном и коммерческом оборудовании для сжигания топлива.
Этот трансформатор повышает напряжение сети 115 В переменного тока до высокого выходного напряжения 5 кВ, обеспечивая ток 15 мА при частоте 50 Гц — оптимальное сочетание напряжения и тока, необходимое для создания надежных искр зажигания между электродами с правильным зазором в топливовоздушных смесях.
Номинальный рабочий цикл 100% отличает это устройство от аналогов с прерывистым режимом работы, позволяя непрерывную работу без обязательных периодов отключения. Это исключает режимы теплового отказа, которые могут сократить срок службы при интенсивных циклах розжига в системах управления горелками.
Технические характеристики
| Номер заказа |
84331382 |
| Модель |
TZI 5-15/100R |
| Выходное напряжение |
5 кВ |
| Выходной ток |
15 мА (при 50 Гц) |
| Напряжение питания сети |
115 В переменного тока |
| Рабочий цикл |
100% (непрерывный) |
| Применение |
Газовые горелки, горелки на жидком топливе (искровое зажигание) |
| Режим работы электрода |
Одноэлектродный и двухэлектродный |
| Корпус |
IP 00 - требует установки в шкаф управления |
| Серия |
TZI (Transformator Zundung Industrie) |
| Производитель |
Krom Schroder / Elster / Honeywell Combustion |
Выходное напряжение 5 кВ для надежного искрового зажигания
Выходное напряжение 5 кВ трансформатора TZI5-15/100R специально разработано для пробоя диэлектрика в зазоре электрода и инициирования искр, а выходной ток 15 мА обеспечивает достаточную энергию для надежного зажигания топливовоздушной смеси. Эта спецификация определяет рабочий диапазон для правильного проектирования установки электродов.
Преимущества рабочего цикла 100%
Современные системы управления горелками с удлиненными последовательностями запуска, частыми циклами или требованиями к вводу в эксплуатацию выигрывают от номинального рабочего цикла 100%. В отличие от трансформаторов с прерывистым режимом работы и ограниченным временем включения, это устройство выдерживает длительную работу без проблем тепловой нагрузки, обеспечивая долгий срок службы в требовательных приложениях.
Режимы работы электрода
TZI5-15/100R поддерживает как двухэлектродные, так и одноэлектродные конфигурации. При одноэлектродной работе один и тот же электрод выполняет функции зажигания и ионизации, что упрощает конструкцию головки горелки и уменьшает количество проходов через камеру сгорания для компактных или модернизируемых приложений.
Требования к установке
Будучи компонентом с классом защиты IP 00, этот трансформатор должен быть установлен внутри подходящего шкафа управления. Используйте высоковольтный кабель зажигания, рассчитанный на напряжение не менее 5 кВ, прокладывайте кабель как можно короче (обычно менее одного метра) и подальше от сигнальных кабелей, чтобы минимизировать электромагнитные помехи. Функциональное заземление корпуса горелки обязательно для правильного завершения цепи.
Информация о замене
Текущим эквивалентом Krom Schroder является TZI 5-15/100QT (номер заказа 84391111), который имеет те же характеристики 5 кВ/15 мА/100% рабочий цикл с входом 120 В переменного тока и одобрением UL/CSA. Для установок, требующих точного соответствия спецификации 115 В переменного тока, запас оригинального TZI5-15/100R обеспечивает прямую совместимость при замене.
Часто задаваемые вопросы
В чем разница между 100% рабочим циклом и прерывистым режимом работы?
100% рабочий цикл допускает непрерывную работу без обязательных периодов отключения, в то время как прерывистые режимы (обычно 20-30%) ограничивают время включения в пределах заданных циклов для предотвращения перегрева. Режим 100% исключает тепловую нагрузку в приложениях с частыми запусками или длительными последовательностями зажигания.
Можно ли использовать этот трансформатор для зажигания как газовых, так и жидкотопливных горелок?
Да. Серия TZI рассчитана на искровое зажигание газовых горелок напрямую и жидкотопливных горелок через пилотное газовое пламя или прямое искровое зажигание, в зависимости от конструкции горелки. Правильный зазор и положение электродов в соответствии со спецификациями производителя обеспечивают надежное зажигание.
Какой кабель зажигания следует использовать с этим трансформатором?
Используйте высоковольтный кабель зажигания, рассчитанный на напряжение не менее 5 кВ, максимально короткий (рекомендуется менее одного метра) для минимизации емкостной нагрузки. Прокладывайте его подальше от сигнальной проводки и используйте специально разработанные аксессуары для кабелей Krom Schroder для соответствия требованиям установки.
Требуется ли заземление корпуса горелки?
Да. Функциональное заземление корпуса горелки обязательно как в одноэлектродной, так и в двухэлектродной конфигурации для завершения цепи высокого напряжения. Без надлежащего заземления образование искры будет ненадежным или отсутствовать.
Что является текущей заменой для TZI5-15/100R?
Текущим серийным эквивалентом является TZI 5-15/100QT (номер заказа 84391111), имеющий идентичные характеристики с входом 120 В переменного тока и сертификацией UL/CSA. Для точного соответствия спецификации 115 В переменного тока запас оригинального TZI5-15/100R обеспечивает прямую совместимость.
