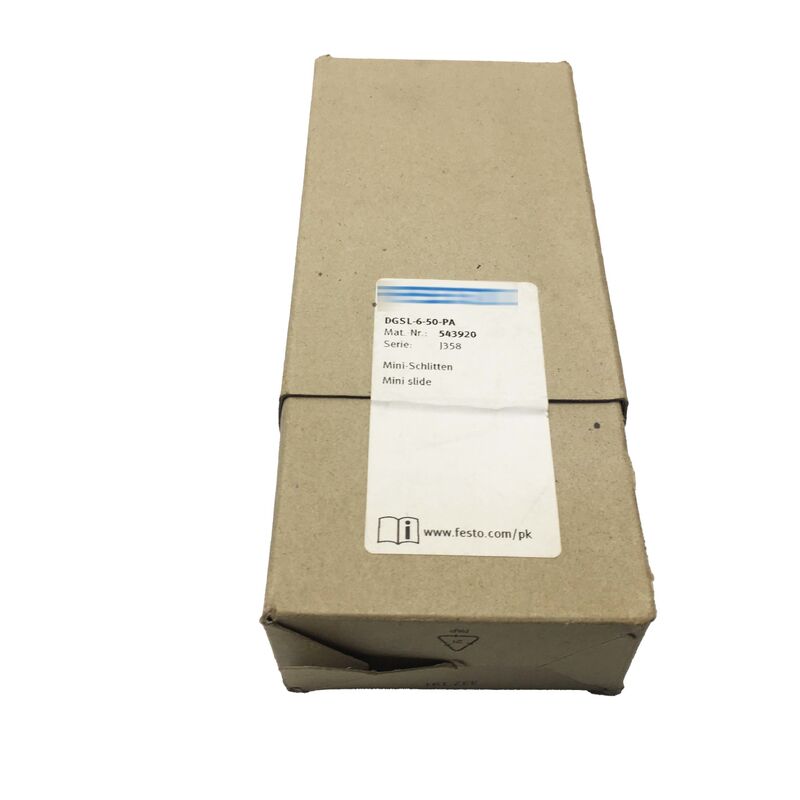

Мини-цилиндр Festo DGSL-6-50-PA
Диаметр поршня 6 мм, ход 50 мм, двустороннего действия | Артикул: 543920 | Оригинал, новый
Малые габариты, высокая точность
Компактная автоматизация не означает компромисс в точности. Festo DGSL-6-50-PA — это миниатюрный слайд-цилиндр, оснащенный направляющей с шариковыми подшипниками, эластичными демпферами с обеих сторон и совместимостью с датчиками приближения, объединенными в один из самых компактных пневматических слайдов серии DGSL.
Для ячеек захвата и перемещения, оснастки для сборки мелких деталей и модулей обработки, где пространство измеряется миллиметрами, это именно то устройство, которое подходит без необходимости перепроектирования.
DGSL-6-50-PA имеет артикул 543920 и относится к хорошо зарекомендовавшей себя линейке мини-слайдов Festo DGSL — двустороннего действия, с конструкцией типа «вилка», разработанной для требовательных циклов производственной автоматизации.
Технические характеристики
| Параметр |
Значение |
| Артикул |
DGSL-6-50-PA |
| Альтернативный артикул |
543920 |
| Бренд |
Festo |
| Серия |
DGSL |
| Тип |
Мини-слайд / Слайд-стол |
| Диаметр поршня |
6 мм |
| Диаметр поршня |
8 мм |
| Ход |
50 мм |
| Режим работы |
Двустороннего действия |
| Конструкция привода |
Вилка (поршневой шток + слайд) |
| Рабочее давление |
0,15 - 0,8 МПа (1,5 - 8 бар) |
| Максимальная скорость |
0,5 м/с |
| Точность повторения |
0,3 мм |
| Демпфирование |
Эластичные кольца/подушки с обеих сторон (P) |
| Тип направляющей |
Шарикоподшипниковая клетка |
| Положение монтажа |
Любое |
| Определение положения |
Для датчика приближения |
| Теоретическое усилие при 6 бар (выдвижение) |
30 Н |
| Теоретическое усилие при 6 бар (втягивание) |
23 Н |
| Рабочая среда |
Сжатый воздух по ISO 8573-1:2010 |
Что обеспечивает работу конструкции DGSL
Серия DGSL использует конструкцию с приводом типа «вилка» — поршневой шток соединяется с подвижной пластиной (вилкой), а не напрямую с нагрузкой.
Такая компоновка позволяет слайду выдерживать поперечные нагрузки, не передавая их на поршневой шток, что продлевает срок службы уплотнений и обеспечивает плавность хода по всей длине хода.
Направляющая с шариковыми подшипниками — это компонент, который позволяет практически достичь точности повторения 0,3 мм.
Направляющие с шариковыми клетками равномерно распределяют нагрузку по нескольким точкам контакта и сопротивляются моментным силам, возникающим при смещении нагрузки от центра слайда — распространенная ситуация в захватах для захвата и перемещения и узлах передачи деталей.
Эластичные демпфирующие кольца с обеих сторон обеспечивают замедление в конечных положениях хода без контакта металла о металл, который в противном случае вносил бы ударные нагрузки в конструкцию. При высокоцикловых применениях такое демпфирование продлевает срок службы корпуса слайда и прикрепленного к нему инструмента.
Интеграция определения положения
DGSL-6-50-PA оснащен пазом для датчиков приближения — интегрированной функцией, которая не добавляет выступающих элементов к габаритам узла. Датчики приближения могут быть установлены непосредственно в паз для определения конечного, промежуточного положения или обоих, передавая сигналы на ПЛК или пневматический контроллер.
Аккуратная интеграция сохраняет компактность всего модуля и устраняет проблемы с прокладкой кабелей, которые возникают при использовании внешних кронштейнов для датчиков.
Применения в обработке и сборке
Эта комбинация размера и хода часто встречается в:
- Модули захвата и перемещения мелких деталей — где ход 50 мм обеспечивает расстояние между положением подачи и положением установки на компактной сборочной станции
- Привод позиционирования пневматических захватов — слайд выдвигает захват к заготовке и чисто втягивается для следующего цикла
- Миниатюрные системы транспортировки — где несколько устройств DGSL комбинируются в XY или линейных конфигурациях
- Привод зажимных приспособлений — двустороннее действие удерживает зажатое положение под давлением и надежно разжимается по сигналу
- Обработка электронных компонентов — где точность повторения 0,3 мм обеспечивает точное позиционирование деталей на печатных платах или при вставке разъемов
Часто задаваемые вопросы
Каков диапазон рабочего давления для DGSL-6-50-PA?
Диапазон рабочего давления составляет от 1,5 до 8 бар (от 0,15 до 0,8 МПа). Минимальное давление 1,5 бар необходимо для обеспечения надежной работы. Эксплуатация при давлении выше 8 бар превысит допустимый предел и должна быть избегнута.
Можно ли монтировать DGSL-6-50-PA в любом положении?
Да — положение монтажа указано как любое. Направляющая с шариковыми подшипниками и конструкция типа «вилка» позволяют горизонтальный, вертикальный и наклонный монтаж без ущерба для производительности или срока службы направляющей.
Какие типы датчиков положения совместимы с этим слайдом?
Слайд предназначен для датчиков приближения, которые подходят для интегрированного паза датчика на корпусе слайда. Могут использоваться датчики приближения серии SME/SMT Festo и совместимые датчики сторонних производителей того же форм-фактора. Перед заказом проверьте размеры паза датчика относительно размера корпуса вашего датчика.
В чем разница между вариантами демпфирования PA и P1A?
Вариант PA использует эластичные демпфирующие кольца с обеих сторон — гибкое замедление без контакта металла о металл в конечных положениях. Вариант P1A использует комбинацию эластичного демпфирования и регулируемого тонкого демпфирования на переднем конце для применений с более высокой скоростью, где требуется более точный контроль конечного положения. Для стандартных применений с умеренной скоростью PA является более распространенным и экономически выгодным выбором.
Совместим ли DGSL-6-50-PA с системами подачи воздуха с масляной смазкой?
Да, с условием. Устройство может работать со сжатым воздухом, смазанным маслом, но после начала работы с маслом требуется постоянная смазка в течение всего срока службы устройства. Работа ранее смазанного устройства без масла приведет к преждевременному износу уплотнений. Для новых установок Festo рекомендует работу без масла в соответствии с ISO 8573-1:2010 [7:4:4], чтобы избежать этой зависимости.
Перед заказом проверьте монтажные размеры, совместимость датчиков и требования к ходу относительно вашего применения. DGSL-6-50-PA — это прецизионный компонент — правильные условия установки напрямую влияют на точность повторения и срок службы.
