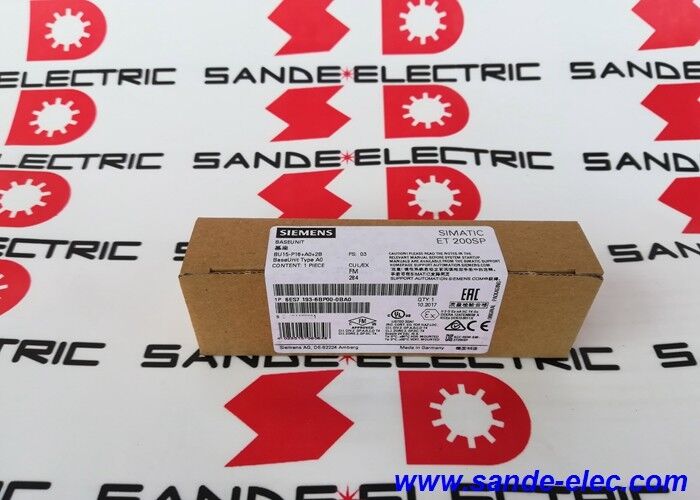

Новый Siemens 6ES7193-6BP00-0BA0 ET 200SP Базовый блок BU15-P16+A0+2B

Siemens 6ES7193-6BP00-0BA0∙ SIMATIC ET 200SP Базовый блок BU15-P16+A0+2B Type A0 / Push-In / Bridged Left

Основание станции В/В ET 200SP

6ES7193-6BP00-0BA0 - базовый блок типа A0 для распределенной системы ввода-вывода SIMATIC ET 200SP от Siemens.Модули ввода/вывода не устанавливаются непосредственно на рельсы DIN или в стойку на задней поверхности, они помещаются в BaseUnitsКаждый BaseUnit обеспечивает модуль I/O своим питанием, подключением сигнала и шины.

Это обозначение BU15-P16+A0+2B: 15 мм шириной BaseUnit с 16 процессовыми терминалами, слотом типа A0, без вспомогательных терминалов и левым мостом.Левый мост означает, что напряженные шины P1 и P2 проводятся через левую соседнюю базовую единицу. Эта база продолжает существующую потенциальную группу, а не начинает новую.Когда нужна новая группа потенциалов (например, для изоляции другого напряжения нагрузки), требуется другой вариант BaseUnit с началом правого моста.

Определение слота типа A0 определяет совместимость модуля. Базовые блоки типа A0 принимают модули В/В, обозначенные слотами A0 или A1 ¢ широкий спектр цифровых и аналоговых модулей В/В ET 200SP.Проверьте, что требуемый тип слота предполагаемого модуля ввода/вывода соответствует A0 перед выбором этого BaseUnit.

Подъемные терминалы без инструментов

6ES7193-6BP00-0BA0 использует технологию вставки терминала. Полевая проводка соединяется путем непосредственного вставки проводника.Отключение происходит нажатием кнопки выпускаЭто ускоряет начальную проводку и уменьшает ошибки установки по сравнению с затягиванием винтового терминала.

Система ET 200SP поддерживает горячую замену модули ввода/вывода могут быть удалены и заменены из BaseUnit во время работы машины без отключения ПЛК или станции ввода/вывода.Сам BaseUnit должен оставаться установленным, пока станция питаетсяАвтоматическое кодирование BaseUnit предотвращает вставку неправильных типов модулей в неправильное положение.

Основные характеристики

Частые вопросы

Вопрос 1: В чем разница между базовым агрегатом типа A0 и базовым агрегатом типа A1 в ET 200SP?

Базовые модули типа A0 и A1 имеют одинаковую физическую форму и могут принимать одинаковый широкий спектр модулей В/В. Различие заключается в потенциальном формировании группы:Тип A1 BaseUnits могут запускать новую потенциальную группу и включать AUX терминалы для распределения вспомогательного напряжения, в то время как базовые модули типа A0 продолжают существующую потенциальную группу и не обеспечивают доступ к терминалу AUX.6ES7193-6BP00-0BA0 является типом A0 он перекрывает автобус питания слева и не имеет терминалов AUX.

Вопрос 2: 6ES7193-6BP00-0BA0 "перемыкает слева". Что это значит?

Левое перекрытие означает, что шины питания напряжением P1 и P2 соединяются с BaseUnit непосредственно слева.не от нового инфеда в этом подразделенииЭто продолжает ту же потенциальную группу.Новая потенциальная группа необходимо при переключении на другое напряжение нагрузки для группы модулей требует варианта BaseUnit, сконфигурированного как старт правого моста.

Вопрос 3: Есть ли у самого BaseUnit какая-либо программируемая функция или он чисто пассивный?

BaseUnit является в первую очередь пассивным компонентом соединения, он обеспечивает электрическую связь, механическую установку и ширину шины для модуля ввода/вывода, который он размещает.Функция автоматического кодирования BaseUnit является активной функцией: он хранит электронную идентификацию, которая предотвращает вставку неправильного типа модуля В/В. Кроме того,Вся обработка и параметризация выполняется модулем В/В и модулем интерфейса ET 200SP..

Q4: Может ли этот BaseUnit использоваться с любым SIMATIC ET 200SP I/O модулем?

6ES7193-6BP00-0BA0 принимает модули ввода/вывода, требующие слота типа A0 или A1. Большинство стандартных цифровых и аналоговых модулей ввода/вывода ET 200SP совместимы с A0/A1.Некоторые специализированные модули, такие как определенные коммуникационные модули или модули, требующие доступа к терминалу AUX, могут требовать другого типа BaseUnit.Всегда проверяйте требуемый тип модуля В/В в его листе данных перед заказом.

Вопрос 5: Какая внешняя защита требуется 6ES7193-6BP00-0BA0 для 24В питания?

Siemens устанавливает миниатюрный выключатель 24В постоянного тока / 10А с характеристикой отключения типа B или типа C для внешней защиты линий питания, питающих шины P1 и P2 BaseUnit.Это защищает как проводки и контактов автобуса от перенапряженияКруги процессовых терминалов (максимум 2 А на терминал) могут требовать дополнительной защиты на схему в зависимости от подключенной нагрузки и спецификации модуля В/В.
