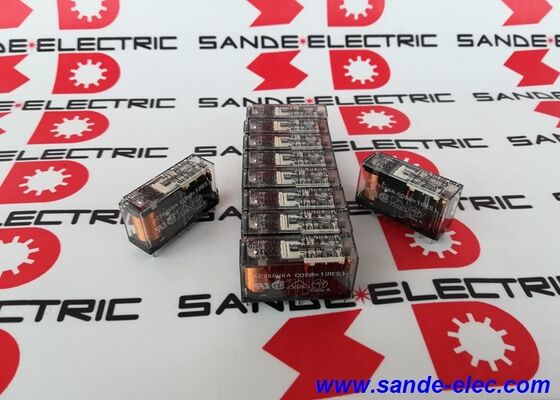

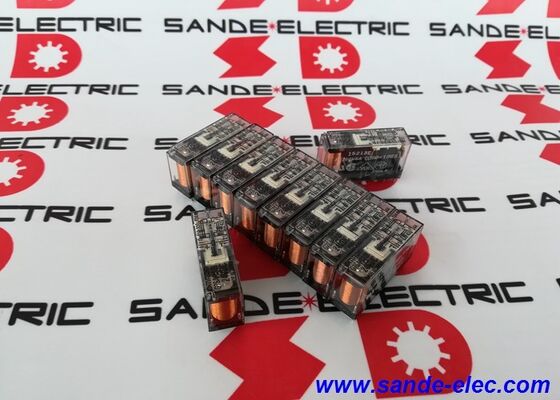

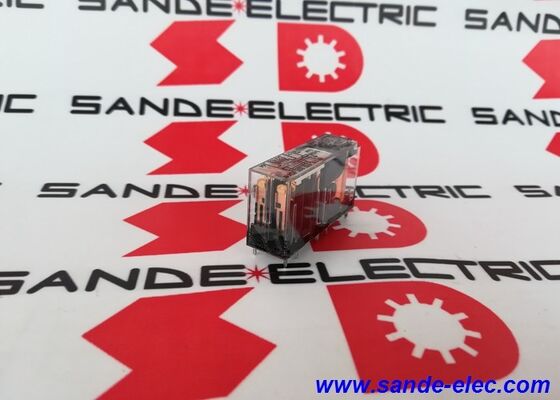

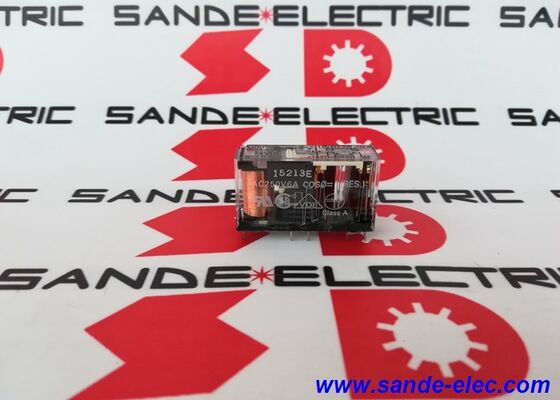

G7SA-2A2B DC24V OMRON G7SA-2A2B Реле безопасности 24VDC 6A Plc Модуль новый и оригинальный

Омрон G7SA-2A2B DC24 | Реле безопасности — 2 НО / 2 НЗ / 6 А / катушка 24 В пост. тока / принудительно управляемые контакты / EN 50205

Принудительно управляемые контакты — критически важная конструктивная особенность

G7SA-2A2B не является стандартным реле. Его определяющей характеристикой является принудительно управляемый (механически связанный) контактный механизм, который позволяет использовать его в цепях безопасности машин.

В стандартном реле нормально разомкнутый и нормально закрытый контакты теоретически могут замкнуться одновременно, если контакт приваривается или пружина выходит из строя — состояние, которое не может обнаружить схема безопасности, зависящая от состояния нормально замкнутого контакта. В G7SA с принудительно управляемыми контактами НО и НЗ контакты механически соединены: если какой-либо НО контакт заварен, замыкание НЗ контактов физически предотвращается, и наоборот. Это взаимное исключение осуществляется механически и не зависит от программного обеспечения или электрического состояния реле.

Именно эта механическая гарантия делает G7SA-2A2B пригодным для мониторинга модулей реле безопасности и логических систем безопасности. Контроллер безопасности может контролировать нормально размыкающие контакты, чтобы убедиться, что размыкающие контакты не приварены, обеспечивая фактическое состояние реле на аппаратном уровне.

Ключевые характеристики

Применение в цепях безопасности

G7SA-2A2B используется в качестве выходного реле в цепях безопасности, где контакты передают критически важное для безопасности питание машины — коммутируемые цепи, которые включают или обесточивают опасную функцию машины. Общие приложения включают в себя:

• Переключение выхода блокировки двери в системах охраны машин
• Выходные контакты цепи аварийного останова
• Переключение выхода световой завесы и коврика безопасности
• Выходные реле схемы двуручного управления

Реле работает в сочетании с модулем реле безопасности или ПЛК безопасности, который контролирует контакты обратной связи. Два нормально размыкающих контакта обеспечивают канал обратной связи — контроллер безопасности считывает их, чтобы подтвердить правильность обесточивания реле, прежде чем разрешить перезапуск.

Розетка серии P7SA позволяет заменять G7SA-2A2B, не нарушая полевой проводки — проводка остается в розетке, а модуль реле заменяется. Это практический аспект технического обслуживания панелей, где замена реле без модификации проводки снижает затраты на повторный ввод в эксплуатацию.

Часто задаваемые вопросы

Вопрос 1: Что делает G7SA-2A2B «реле безопасности», а не стандартным реле?

Принудительно управляемый контактный механизм физически связывает наборы НО и НЗ контактов, поэтому они не могут одновременно находиться в одном и том же состоянии. Если НО-контакт замыкается, замыкание НЗ-контактов предотвращается механически — это взаимное исключение реализуется аппаратно, а не программно. Это позволяет контроллеру безопасности контролировать нормально размыкающие контакты и обнаруживать приваренный нормально разомкнутый контакт, что невозможно при использовании стандартного реле. Это фундаментальное требование для использования реле в архитектурах безопасности IEC 62061 и ISO 13849.

В2: Можно ли установить G7SA-2A2B непосредственно на печатную плату?

Да. Расположение клемм предназначено для прямой пайки печатных плат, расположение контактов оптимизировано для стандартной конструкции печатной платы. Для монтажа на панели вставные клеммные розетки серии P7SA напрямую подходят к G7SA-2A2B и обеспечивают винтовые или пружинные клеммы для полевой проводки без пайки.

В3: Каков рабочий диапазон напряжения катушки?

Номинальное напряжение катушки составляет 24 В постоянного тока. Реле гарантированно включается (замыкается) при напряжении 18 В постоянного тока и выше и гарантированно обесточивается (размыкается) при напряжении 2,4 В постоянного тока и ниже. Постоянное напряжение катушки выше 26,4 В постоянного тока может привести к необратимому повреждению катушки. Рабочий диапазон 18–26,4 В постоянного тока соответствует типичным допускам регулирования источника питания 24 В постоянного тока.

Вопрос 4: Могут ли НЗ и НО контакты переключать разные напряжения цепи?

Да. Каждый набор контактов независим: два нормально разомкнутых контакта и два нормально замкнутых контакта независимо переключают соответствующие нагрузки цепи. Один комплект НО-контактов может коммутировать нагрузку 230 В переменного тока, в то время как НЗ контакты работают в цепи обратной связи 24 В постоянного тока. Изоляция реле между контактными цепями позволяет использовать разные напряжения в цепи одного и того же реле.

В5: В чем разница между G7SA-2A2B и G7SA-3A1B?

Оба относятся к семейству Omron G7SA с принудительным управлением контактами и одинаковым номиналом тока. 2A2B имеет 2 НО и 2 НЗ контакта (4-полюсный); 3A1B имеет 3 НО и 1 НЗ контакта (4-полюсный). Комбинация контактов выбирается исходя из требований схемы безопасности к НО (переключение нагрузки) и НЗ (контроль обратной связи) контактам. В большинстве двухканальных схем безопасности используется 2A2B для обеспечения размыкающих контактов обратной связи от обоих выходных реле.
