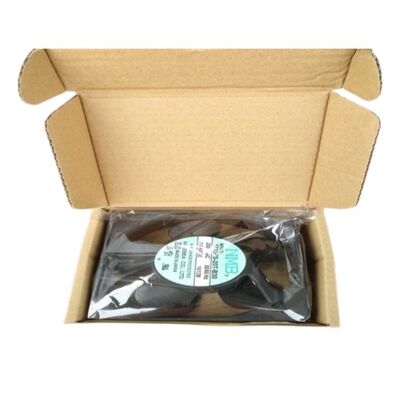

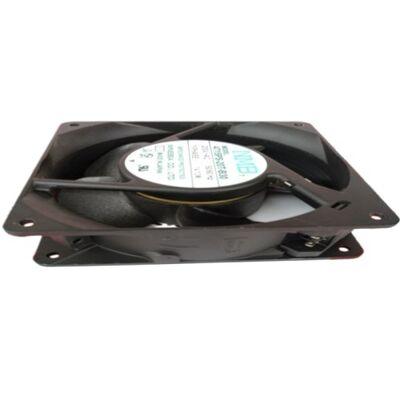

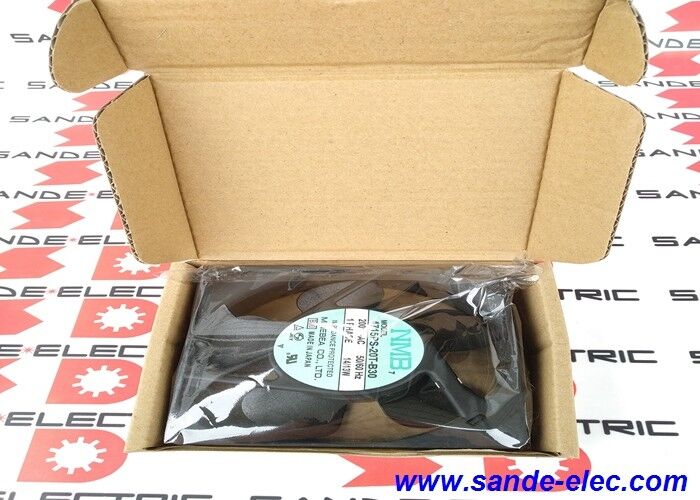

Вентилятор NMB 4715PS-20T-B30 200V 14/13W 120*120*38MM ORIGINAL

4715PS-20T-B30∙ NMB Minebea 120mm AC охлаждающий вентилятор ∙ 200V / 14W / 2900 RPM / 102 CFM / 5 Blade / FANUC CNC Drive охлаждение

НМБ 120 мм переменный вентилятор ≈ 200 В охлаждение промышленного класса

4715PS-20T-B30 представляет собой 120mm × 120mm × 38mm AC аксиальный охлаждающий вентилятор от NMB Technologies, крупного производителя высокоточных вентиляторов для промышленных и коммерческих применений.Работающие с однофазным питанием переменного тока 200 В при частоте 50/60 Гц, этот вентилятор предназначен для охлаждения шкафов управления CNC, корпусов сервоприводов и промышленной электроэнергетики, где доступно питание класса 200 В.

Обозначение 4715 обозначает форм-фактор 120 мм (47 × 15 глубины) ′′ стандартный промышленный размер вентилятора для установки на панели, который соответствует стандартным вырезам в кабинетах приводов, панелях управления,и корпусов для электроникиСуффикс PS определяет конкретную конфигурацию двигателя и лезвия NMB в пределах этого размера кадра.

Основные характеристики

Конструкция шаровых подшипников

Точные шаровые подшипники NMB в 4715PS-20T-B30 обеспечивают превосходный срок службы по сравнению с вентиляторами с подшипниками в промышленных приложениях:

Толерантность к температуре:Ball bearings maintain reliable operation across a wider ambient temperature range than oil-impregnated sleeve bearings — important in drive cabinets where steady-state operating temperatures can reach 40–60°C.

Гибкость ориентации:Вентиляторы с шариковыми подшипниками работают надежно в любой ориентации монтажа: вертикально, горизонтально или наоборот.Вентиляторы с подшипником, как правило, ограничены определенными направлениями для поддержания распределения смазочного вещества.

Продолжительность службы:Точные шаровые подшипники, при правильном смазке,обеспечивают более длительный срок службы, чем подшипники с рукавами при непрерывной работе, типичной для промышленного оборудования важно для минимизации запланированных интервалов обслуживания.

Заявления

охлаждение шкафа управления FANUC CNC:Прямая замена охлаждающих вентиляторов FANUC в шкафах управления CNC серии 16i/18i/21i/30i и корпусах сервоприводов.

Промышленное сервоприводное охлаждение:Охлаждение с установкой на панели для приводов с переменной частотой, сервоусилителей и шкафов с приводом на спинделях, поддерживающие внутреннюю температуру в пределах номинального рабочего диапазона привода.

Планшеты управления станками с ЧПУ:Охлаждение для электроники панели оператора, модулей питания и сборки процессоров CNC в станках-инструментах на переменном напряжении 200 В.

Промышленное охлаждение источников питания:Охлаждение корпуса электроники в системах UPS, выпрямителях и промышленном оборудовании для преобразования энергии.

Частые вопросы

Вопрос 1: Почему 4715PS-20T-B30 имеет два номинала мощности (14W и 13W)?

Два значения соответствуют работе на частотах 60 и 50 Гц: 14 Вт на частоте 60 Гц, 13 Вт на частоте 50 Гц. Скорость и крутящий момент двигателя переменного тока пропорциональны частоте питания на частоте 60 Гц,двигатель работает быстрее (более высокие обороты в секунду) и потребляет больше энергииСпецификация 2900 оборотов в минуту применяется для работы на частоте 60 Гц; вентилятор работает примерно на 2400 оборотов в минуту на частоте 50 Гц.

Вопрос 2: Каков ожидаемый срок службы 4715PS-20T-B30 в промышленном приводе?

Вентиляторы с высокоточным шаровым подшипником NMB предназначены для непрерывного промышленного обслуживания. Фактический срок службы зависит от температуры работы, качества напряжения питания и вибрации окружающей среды.В типичных условиях кабины привода (непрерывная работа при температуре окружающей среды 40-50 °C)Рекомендуется запланированная замена во время плановых остановок технического обслуживания до того, как отказ подшипника в конце срока службы вызовет незапланированное время простоя.

Вопрос 3: Можно ли использовать 4715PS-20T-B30 с 220V или 230V переменным питанием?

Номинальное напряжение составляет 200 В. Работа на 220 или 230 В представляет собой состояние сверхнапряжения на 10-15%. Мотор работает быстрее, чем номинальная скорость, поглощает более высокий ток и генерирует больше тепла.Это уменьшает срок службы изоляции двигателя и продолжительность жизни подшипника. Для 220V или 230V питания, подтвердите из спецификаций NMB, что 200V/230V работа входит в диапазон номинального напряжения, или выберите вентилятор, специально предназначенный для напряжения питания установки.

Вопрос 4: Как монтировать 4715PS-20T-B30 в вырезанную панель?

Вентилятор размером 120×120 мм устанавливается в стандартной панели размером 119×119 мм (приблизительно) с четырьмя угловыми монтажными винтами.Убедитесь, что поверхность панели чистая и плоская на месте установки, чтобы предотвратить передачу вибрации. сторона лопатки вентилятора обращена к направлению воздушного потока подтвердить требуемое направление воздушного потока (впуск или выпуск) из документации системы охлаждения привода перед установкой.
