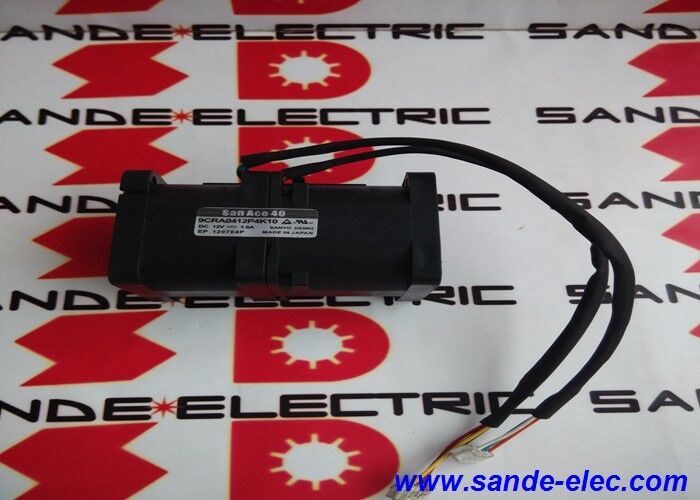

9CRA0412P4K10∙ Sanyo Denki SanAce Противо вращающийся вентилятор ∙ 40 мм / 12 В постоянного тока / 4-проводной / PWM / двойной осевой / шаровой подшипник

Двойной вентилятор с противоположной вращением в два раза лучше в одной и той же камере

9CRA0412P4K10 - это вращающийся в противоположном направлении двойной осевой вентилятор из серии Sanyo Denki SanAce. Два вентилятора длиной 40 мм, наложенных осево, с винтом второго вентилятора, вращающимся в направлении, противоположном первому..Эта конструкция контр-ротации является запатентованным инженерным подходом Sanyo Denki для максимизации воздушного потока и статического давления из компактного формата вентилятора.

В стандартном одиночном вентиляторевоздух, выходящий из винта, имеет как компонент осевой скорости (полезный толчок, который перемещает воздух через оборудование), так и компонент вращающейся скорости (крутящийся вихрь, который тратит энергию). The counter-rotating design's second impeller captures this rotational kinetic energy and converts it to additional axial thrust — achieving significantly higher airflow and static pressure than any single fan of the same frame size could provide.

Основная информация о продукте

Защита запертого ротора

9CRA0412P4K10 включает в себя защиту электронного блокированного ротора:

Автоматическое перезагрузка:Если вентилятор задерживается или блокируется механически, the electronic circuit detects the zero-speed condition and applies a restart cycle — preventing the DC motor from drawing sustained locked-rotor current that would destroy the motor winding insulation.

Защита от обломков:В применениях, где охлаждающие вентиляторы иногда сталкиваются с остатками (накопление пыли, фрагменты упаковочного материала),защита от блокировки ротора предотвращает немедленное выгорание двигателя, одновременно запуская систему тревоги через выход датчика скорости.

Заявления

Серверное и сетевое оборудование:Оборудование для охлаждения серверных лопастей высокой плотности, теплового управления шасси коммутаторов и сетевого оборудования для центров обработки данных, где 40 мм вентиляторы с высоким статическим давлением обслуживают пути охлаждения с высоким импедансом.

охлаждение промышленной электроники:Оборудование для преобразования мощности, сервоприводы, модули UPS и промышленная электроника управления, требующие компактного охлаждения под высоким давлением в формате 40 мм.

Телекоммуникационное оборудование:Компактная электроника базовой станции, карты линии маршрутизатора и телекоммуникационные модули шасси, где плотность вентилятора ограничена, а вентиляторы с обратным вращением обеспечивают производительность на ограниченном пространстве.

Охлаждение медицинского оборудования:Компактные корпуса медицинской электроники, где требуется тихое, высокоэффективное охлаждение с мониторингом скорости.

Частые вопросы

Вопрос 1: Каково основное преимущество контрротационных вентиляторов по сравнению со стандартными одиночными вентиляторами одного размера?

Вентиляторы с обратным вращением достигают значительно более высокого статического давления и часто более высокого воздушного потока, чем один вентилятор в том же размере рамы.преобразование его в дополнительный полезный воздушный потокЭто делает контр-ротационные вентиляторы предпочтительным выбором для высокоимпедантных путей охлаждения, где один вентилятор не может генерировать достаточное давление для проталкивания воздуха через тепловое сопротивление.

Вопрос 2: Какую спецификацию сигналов PWM требует 9CRA0412P4K10?

Вентиляторы Sanyo Denki SanAce обычно принимают PWM-сигнал на частоте 25 кГц с высоким (примерно 5 В) и низким (0 В) колебанием на уровне логики на кнопке управления.Рабочий цикл определяет скорость вентилятора. 100% рабочий цикл дает максимальную скорость.; более низкий рабочий цикл пропорционально снижает скорость. Подтвердить по листу данных 9CRA0412P4K10 для точной спецификации частоты PWM и требуемых уровней входного напряжения.

Вопрос 3: Чем суффикс K10 отличается от других вариантов суффикса K в серии 9CRA0412?

В серии Sanyo Denki SanAce 9CR варианты с суффиксом K обычно отличаются длиной провода свинца. K03 обозначает 30 мм (3 см), K10 - 100 мм (10 см).Все варианты K имеют одинаковые электрические и воздушные характеристики.; длина провода определяет гибкость маршрутизации кабеля, доступную в установке.

Вопрос 4: Можно ли питать 9CRA0412P4K10 от источника питания 5В для работы на более низких скоростях?

Противовертовые вентиляторы требуют минимального напряжения для создания достаточного магнитного крутящего момента для надежного запуска и поддержания вращения.Работание значительно ниже номинального напряжения подвергает риску отказ от запуска (вентилятор не развивает достаточный крутящий момент для преодоления статического трения подшипника) и потенциальную остановку вентилятора. Подтвердить на основании таблицы данных 9CRA0412P4K10 минимальное рабочее напряжение в целом, вентиляторы SanAce серии 12V не должны работать ниже примерно 7V для надежной работы.
