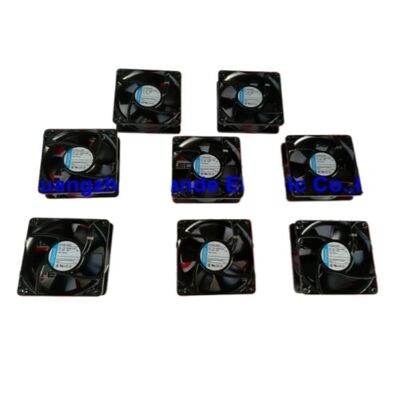

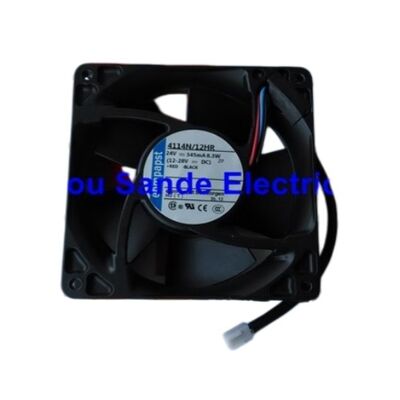

4114N-12HR Новый Emb-Papst 4114N/12HR 4114N 12HR DC24V 345mA 8.3W охлаждающий вентилятор

4114Н-12HR | 120-мм охлаждающий вентилятор постоянного тока ebm-papst — 24 В / 345 мА / 8,3 Вт / 4000 об/мин / 126 куб. футов в минуту / охлаждение промышленного инвертора

ebm-papst 4114N/12HR — Промышленный вентилятор постоянного тока для охлаждения инверторов

4114N-12HR — это осевой вентилятор охлаждения с напряжением 24 В постоянного тока от компании ebm-papst — одного из ведущих мировых производителей промышленных вентиляторов и двигателей со штаб-квартирой в Германии и репутацией производителя высокоточной охлаждающей продукции. Модель 4114N/12HR относится к серии 4114N компании ebm-papst — семейству 120-мм вентиляторов постоянного тока для промышленного оборудования с питанием 24 В.

Воздушный поток 126,3 кубических футов в минуту при 4000 об/мин делает 4114N-12HR высокопроизводительным 120-мм вентилятором, обеспечивающим значительно больший воздушный поток, чем обычные 120-мм вентиляторы при аналогичном напряжении. Эти характеристики соответствуют его основному применению в качестве охлаждающего вентилятора для промышленных инверторов, где высокая рассеиваемая мощность IGBT требует максимального воздушного потока в рамках стандартного формата монтажа на панели 120 мм.

Ключевые характеристики

ebm-papst Engineering — стандарты промышленных вентиляторов премиум-класса

Компания ebm-papst пользуется международным признанием за выдающиеся достижения в области разработки вентиляторов — ее промышленные вентиляторы предназначены для требовательных применений, где важны надежность и стабильность производительности:

Технология EC-двигателей (с электронной коммутацией):Компания ebm-papst стала пионером в технологии ЕС-вентиляторов — бесщеточных двигателях постоянного тока с эффективной электронной коммутацией. В модели 4114N-12HR используется бесщеточный двигатель постоянного тока, обеспечивающий длительный срок службы и высокую эффективность по сравнению с двигателями переменного тока с экранированными полюсами в том же приложении.

Высокая эффективность воздушного потока:Модель 4114N/12HR обеспечивает производительность 126,3 кубических футов в минуту при мощности 8,3 Вт — соотношение расхода воздуха к мощности, отражающее аэродинамическую конструкцию лопастей ebm-papst и эффективный двигатель. Стандартные промышленные вентиляторы постоянного тока аналогичного размера обычно обеспечивают производительность 80–100 кубических футов в минуту; Выходная мощность 4114N/12HR составляет 126 куб. футов в минуту, что указывает на то, что он является высокопроизводительным агрегатом.

Приложения

Промышленные преобразователи частоты:Сменный вентилятор или вентилятор прямого охлаждения для корпусов частотно-регулируемых приводов/инверторов с использованием охлаждения с питанием 24 В и контролем скорости вращения вентилятора — стандартная спецификация для Siemens MICROMASTER, ABB ACS, Danfoss и аналогичных приводных платформ, использующих охлаждающие вентиляторы с напряжением 24 В постоянного тока.

Охлаждение сервоусилителя:Охлаждающий вентилятор с питанием 24 В для шкафов сервоприводов — воздушный поток мощностью 126 кубических футов в минуту отводит тепло от силовых каскадов IGBT в корпусах сервоусилителей среднего класса.

Оборудование промышленной автоматизации:Охлаждение контроллеров автоматизации, источников питания и промышленных компьютеров, требующих 120-мм вентиляторов постоянного тока, 24 В с контролем скорости.

Часто задаваемые вопросы

Вопрос 1. Что обозначает суффикс HR в коде ebm-papst 4114N-12HR?

В системе именования ebm-papst суффикс HR идентифицирует конкретную версию со встроенной защитой от блокировки ротора и выходным сигналом скорости (обратная связь от тахометра). Стандартные версии без HR являются 2-проводными (только питание); Версии HR имеют 3 провода, включая выход контроля скорости. Обозначение HR требуется для приводов и инверторов, которым требуется обнаружение неисправности вентилятора через входной сигнал скорости.

Вопрос 2. Каков формат выходного сигнала скорости вентилятора 4114N-12HR?

Выходной сигнал скорости по третьему проводу обычно представляет собой импульсный выход с открытым коллектором, генерирующий два импульса за оборот во многих конфигурациях ebm-papst. Инвертор или контроллер контролирует частоту импульсов для расчета фактической скорости вращения вентилятора. Точные выходные характеристики (количество импульсов на оборот, напряжение сигнала, допустимый ток) подтверждены из таблицы данных ebm-papst 4114N/12HR.

Вопрос 3. Совместим ли 4114N-12HR с источником питания 12 В для работы на пониженной скорости?

Модель 4114N-12HR рассчитана на напряжение 24 В постоянного тока. Работа при 12 В снижает скорость двигателя примерно до половины номинальной скорости вращения (из-за пропорциональной зависимости между напряжением постоянного тока и скоростью бесщеточного двигателя в разомкнутом контуре) — поток воздуха значительно падает, и вентилятор может не генерировать достаточный крутящий момент для надежного запуска при низких температурах. Прежде чем использовать вентилятор за пределами номинального напряжения 24 В, необходимо ознакомиться со спецификациями ebm-papst для определения минимального рабочего напряжения.

Вопрос 4. Как убедиться, что 4114N-12HR является подходящей заменой охлаждающего вентилятора моего инвертора?

Сравните характеристики неисправного вентилятора с характеристиками 4114N-12HR: напряжение (24 В постоянного тока), размеры (120×120×38 мм) и количество разъемов/проводов (3-проводной). Если оригинальный вентилятор другой марки, но имеет такие же параметры, функциональной заменой может служить 4114N-12HR. Для приводов с контролем неисправности вентилятора убедитесь, что полярность сигнала скорости по третьему проводу и количество импульсов соответствуют характеристикам входа неисправности вентилятора привода.
