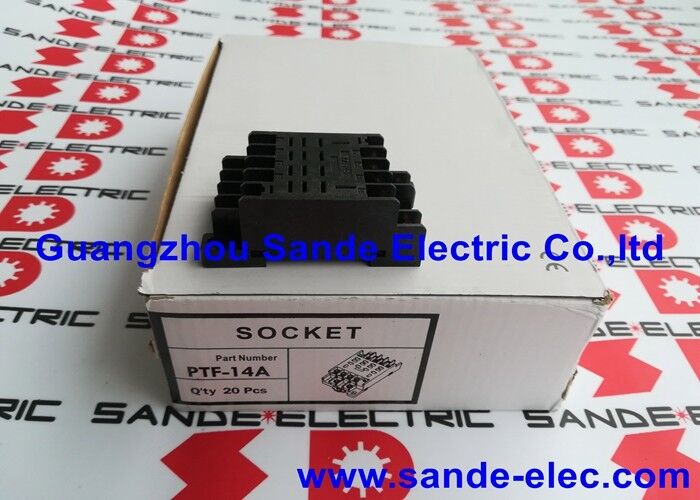

OMRON CONNECTING SOCKET PTF-14A PTF14A (включается в систему)

Omron PTF-14A∙∙ 4-полюсный релейный разъем ∙ 14-колючий / DIN Rail + панельная установка / для Omron LY серии

Специально построенный для Omron LY4 ️ Реле и разъем вместе

PTF-14A представляет собой 14-прикольный рельсовый реле DIN от Omron для 4-польной релейной серии LY4.Он управляет механическим и электрическим интерфейсом между реле и панели реле подключается спереди, полевая проводка соединяется с винтовыми терминалами розетки, и реле может быть заменено без нарушения каких-либо проводки.

Ввод устанавливается на стандартную 35 мм DIN рельс и также может быть установлен на панели непосредственно.Это делает его совместимым как с современными конструкциями панелей на основе рельсов DIN, так и с более старыми конструкциями панелей, где компоненты закручиваются непосредственно на заднюю плату.

Конструкция терминала для защиты пальцев окружает область терминала винта, чтобы уменьшить риск случайного контакта с живыми терминалами во время установки, проверки или замены реле.Реле вставляет и блокирует в корпус розетки; удерживающий клип или удерживающий сок удерживает его от вибрации.

Основные характеристики

DIN Rail против панельной установки, один и тот же разъем, два варианта

PTF-14A прикрепляется к стандартной 35мм × 7,5мм рельсе DIN без инструментов.Оба метода монтажа используют один и тот же корпус розетки и обеспечивают один и тот же доступ к терминалу..

Эта возможность двойной установки имеет значение в панелях, где пространство DIN-рельсов ограничено или где конкретные позиции реле диктуются расположением панели, а не доступностью рельсов.

Установка и замена реле

Реле LY4 вставляется в розетку PTF-14A спереди. Выравнивающие булавки предотвращают неправильную ориентацию. Механизм удержания удерживает реле от вибрации.отпустите сцепление, вытащите реле прямо, и вставьте замену

Эта процедура замены без нарушения проводки является основным преимуществом технического обслуживания архитектуры розетки и реле по сравнению с прямым проводным реле в панелях машин.

Частые вопросы

Вопрос 1: Какие типы реле совместимы с PTF-14A?

PTF-14A предназначен для Omron LY4 4-польного реле (14-прикосновения). Серия LY4 доступна в различных напряжениях катушек (12VDC, 24VDC, 48VDC, 100 ‰ 110VDC, 110/120VAC, 220/240VAC).Ввод принимает любой вариант LY4 независимо от напряжения катушки проводка к энергоносителям входа определяет питание катушки.

Вопрос 2: Можно ли использовать PTF-14A с реле Omron LY2?

Нет. LY2 представляет собой 8-конечный 2-польный реле, требующий 8-конечного разъема (PYF08A или аналогичный).Два типа розетки физически различаются и не взаимозаменяемы..

Вопрос 3: включает ли PTF-14A зажим DIN?

PTF-14A предназначен для прямой установки 35 мм DIN рельсов с встроенным скобком для сцепления. Не требуется отдельный адаптер DIN рельсов.корпус розетки включает в себя в качестве стандарта отверстия для винтов, установленные на панелиОба метода установки доступны без аксессуаров.

Вопрос 4: Как подключаются полевые провода к PTF-14A?

Полевые провода соединяются с винтовыми терминалами на корпусе PTF-14A. Винтовые терминалы принимают стандартные размеры проводов, используемые в проводке панели управления (обычно 0,5 ~ 2,5 мм2).Затягивать винты конца до крутящего момента, указанного в документации PTF-14A. Как перезатягивание, так и недостаточное затягивание могут вызвать ненадежные соединения..

Вопрос 5: Каков текущий рейтинг розетки PTF-14A?

Контактные и терминальные номиналы розетки PTF-14A должны быть способны обрабатывать номинальный контактный ток реле LY4 - обычно 5A при 250VAC для LY4.Подтвердить номинальный ток терминала розетки с данного листа Omron PTF-14A перед использованием при максимальном номинальном токе реле.
