МОДУЛЬ ВХОД-ВЫХОДА
>
Большинство промышленных станков с ЧПУ отделяют управляющую электронику от силовых электрических компонентов. В шкафу управления ЧПУ находится компьютер ЧПУ, сервоприводы и привод шпинделя.силовой магнитный шкафэто связанная электрическая панель, содержащая сильноточное и высоковольтное коммутационное оборудование:

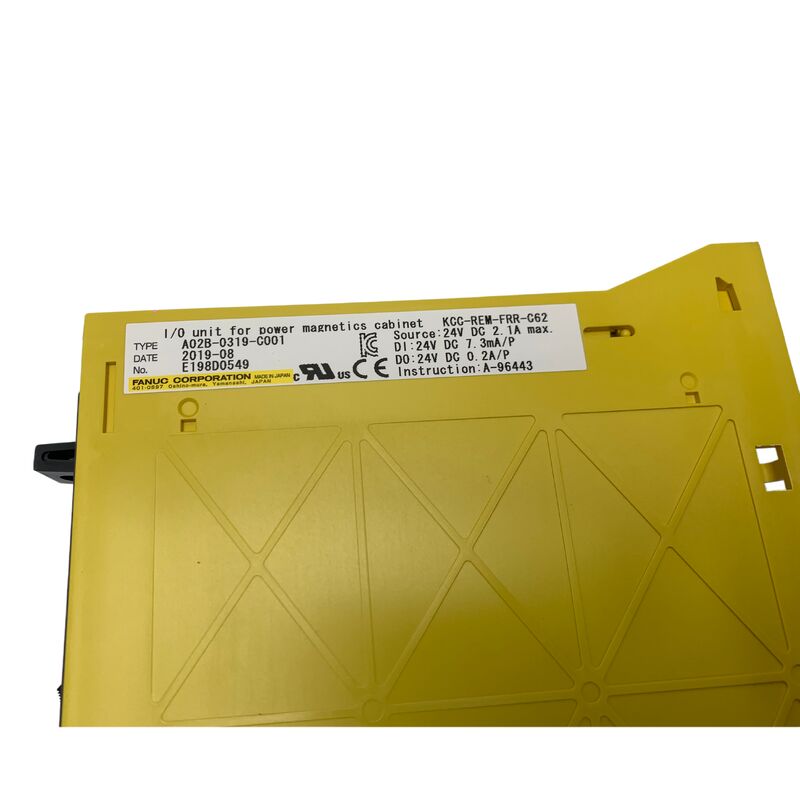

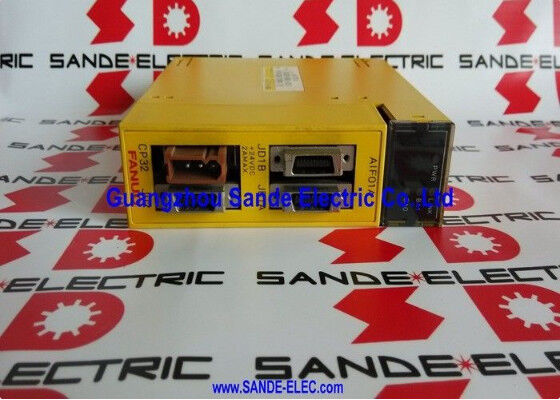

Релейная логика PMC (программируемое управление станком) ЧПУ должна отслеживать состояние всех этих устройств и контролировать их состояния включения/выключения. A02B-0319-C001 — это блок ввода-вывода, который делает эту связь возможной — он обеспечивает физические входные и выходные клеммы внутри силового магнитного шкафа и подключает эти клеммы к ЧПУ через шину I/O Link.
| Параметр | Ценить |
|---|---|
| Номер детали | A02B-0319-C001 |
| Тип | Блок ввода/вывода |
| Кабинет | Силовой магнитный шкаф |
| Коммуникация | Соединение ввода/вывода FANUC |
| Приложение | Полевой интерфейс ввода-вывода ЧПУ PMC |
Лестничная программа PMC ЧПУ управляет силовым магнитным шкафом через A02B-0319-C001. Типичные взаимодействия ЧВК:
Выходы (ЧПУ → шкаф):Команда запуска/остановки шпинделя; насос охлаждающей жидкости вкл/выкл; гидравлическая система вкл/выкл; команда отпускания тормоза оси; Команда соленоида блокировки дверей.
Входы (шкаф → ЧПУ):Обратная связь контактора шпинделя (включение/выключение подтверждено); состояние срабатывания реле перегрузки; дверное ограждение открыто/закрыто; достигнуто гидравлическое давление; низкий уровень охлаждающей жидкости; состояние цепи аварийной остановки.
Лестница PMC считывает эти входные данные в каждом цикле сканирования и реагирует в соответствии с запрограммированной логикой станка: предотвращает запуск шпинделя, если дверь открыта, останавливает все движения в случае перегрузки и выполняет правильную последовательность останова при активации аварийного останова.
Диагностика неисправностей силового магнитного поля ввода/вывода:В обрабатывающем центре подается прерывистый сигнал тревоги при запуске шпинделя. Расследование подтверждает, что сигнал обратной связи контактора шпинделя не достигает ЧПУ постоянно. Связь по каналу ввода-вывода с A02B-0319-C001 проверяется, и устройство идентифицируется как источник неисправности. Замена восстанавливает надежную связь ввода-вывода из силового магнитного шкафа.
Электромонтаж новой машины:Производитель станков устанавливает A02B-0319-C001 в силовой магнитный шкаф во время сборки станка. Вся проводка управления контактором и обратной связи заканчивается на этом блоке. Один кабель I/O Link подключается обратно к ЧПУ, устраняя необходимость в многопроводном жгуте, который в противном случае потребовался бы.
Вопрос 1. Какой стандарт связи I/O Link используется в A02B-0319-C001?
FANUC I/O Link — это запатентованный FANUC протокол высокоскоростной последовательной связи. Он использует архитектуру «главный-подчиненный»: ЧПУ является главным, а A02B-0319-C001 — подчиненным узлом. Мастер опрашивает все узлы в определенном цикле, собирая входные данные и доставляя выходные команды. Время цикла I/O Link достаточно быстрое для требований управления машиной в реальном времени с помощью PMC. Протокол работает по стандартной экранированной витой паре или оптоволоконному кабелю в зависимости от конфигурации системы.
Вопрос 2: Сколько точек ввода-вывода предоставляет A02B-0319-C001?
Количество точек ввода-вывода определяется конкретным вариантом устройства и его внутренней конфигурацией модуля ввода-вывода. Модули ввода-вывода FANUC для силовых магнитных шкафов обычно имеют от 32 до 64 цифровых входов и выходов в различных комбинациях. Точное количество точек и назначение адресов ввода-вывода для A02B-0319-C001 определены в руководстве по подключению ЧПУ FANUC для конкретного типа управления. Сопоставление адресов ввода-вывода PMC должно соответствовать настроенному диапазону адресов физического модуля ввода-вывода.
Вопрос 3: Можно ли добавить A02B-0319-C001 в систему, которая в настоящее время не имеет силового магнитного шкафа ввода-вывода?
Для добавления A02B-0319-C001 требуется доступный слот канала ввода-вывода на ЧПУ — канал ввода-вывода обычно поддерживает несколько узлов, но общее количество ограничено. Программа PMC ЧПУ также должна быть обновлена для чтения и записи новых адресов ввода-вывода. Добавление нового модуля ввода-вывода без обновления программы PMC приводит к тому, что физический ввод-вывод остается без адреса — оборудование подключено, но ЧПУ его игнорирует. Обратитесь к руководству по подключению канала ввода-вывода ЧПУ, чтобы узнать о доступной мощности узла и процедуре адресации.
В4: Каковы последствия неисправности A02B-0319-C001 во время работы машины?
Если связь I/O Link с A02B-0319-C001 потеряна во время работы, ЧПУ сгенерирует сигнал тревоги I/O Link. Системы безопасности спроектированы так, чтобы обеспечить отказоустойчивость — лестница PMC обычно переводит все выходы в безопасное состояние (контакторы отключены, тормоза нажаты), когда связь с модулем ввода-вывода потеряна. Машина остановится. Перезапуск требует восстановления связи ввода-вывода, подтверждения отсутствия других условий неисправности и сброса PMC.
В5: Требует ли замена A02B-0319-C001 изменений в программе PMC?
Нет, если заменяющий модуль той же модели с таким же количеством входов-выходов и конфигурацией адреса канала ввода-вывода. Программа PMC использует адреса ввода-вывода, а не серийный номер аппаратного блока. Пока новый A02B-0319-C001 настроен на тот же адрес канала ввода-вывода, что и неисправный модуль, существующая программа PMC будет взаимодействовать с ним без изменений. Прежде чем устанавливать замену, подтвердите адрес канала ввода-вывода из конфигурации неисправного устройства.
