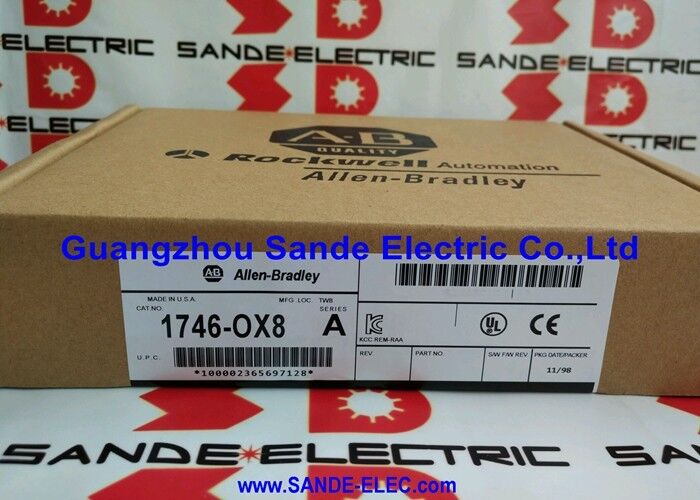

1746-OX8 AB Выходный модуль 1746-0X8 1746OX8

Allen-Bradley 1746-OX8 | SLC 500 изолированный релейный выходной модуль — 8 точек, 5А, 265В переменного тока / 125В постоянного тока

Номер детали: 1746-OX8

Производитель: Rockwell Automation / Allen-Bradley (США)

Тип продукта: Цифровой выходной модуль — изолированные релейные выходы

Платформа: SLC 500

Выходные точки: 8

Изолированные релейные выходы для SLC 500

1746-OX8 — это изолированный релейный выходной модуль для семейства ПЛК Allen-Bradley SLC 500. Он обеспечивает восемь индивидуально изолированных релейных выходных точек — каждая нормально разомкнутая (N.O.) контакт с номинальным током 5А непрерывно, подходящий для коммутации нагрузок до 265В переменного тока или 125В постоянного тока.

Обозначение «изолированный» является ключевым отличием между 1746-OX8 и стандартными релейными выходными модулями SLC 500. В стандартном релейном выходном модуле выходные точки обычно имеют общую ссылку. В 1746-OX8 каждый релейный контакт изолирован от всех остальных — нет общей ссылки между точками. Эта изоляция позволяет различным выходным точкам коммутировать нагрузки при совершенно разных напряжениях, разных фазах или разных источниках питания с одного модуля. Выход, управляющий клапаном на 24В постоянного тока, может располагаться рядом с выходом, коммутирующим катушку контактора на 120В переменного тока на том же модуле без какой-либо электрической связи между ними.

Эта возможность имеет решающее значение при прокладке кабелей управления машинами, где разнообразные типы нагрузок — контакторы, соленоиды, сигнальные лампы, реле сигнализации — работают при разных напряжениях и должны управляться из компактного блока ввода-вывода ПЛК.

Электрические характеристики в контексте

Номинальные значения 5А / 265В переменного тока делают 1746-OX8 непосредственно подходящим для коммутации катушек контакторов трехфазных двигателей (обычно 120В переменного тока или 240В переменного тока), вспомогательных контактов контакторов двигателей полного напряжения и пилотных устройств в стандартных североамериканских или европейских промышленных системах питания. Номинальное значение 125В постоянного тока распространяет ту же возможность на цепи управления постоянным током — распространенные в старом заводском оборудовании, коммутационных устройствах и системах ОВК.

Ключевые характеристики

FAQ

В1: Одно реле на 1746-OX8 не может активировать свою нагрузку, хотя программа SLC показывает, что выходной бит включен. Что следует проверить?

При подтверждении включения выходного бита в процессоре проверьте состояние управляемого реле, измерив напряжение на выходных клеммах при отключенной нагрузке. Если напряжение присутствует (контакт разомкнут, когда должен быть замкнут), цепь катушки реле внутри модуля активируется, но контакт вышел из строя — это часто случается после нагрузок с высоким пусковым током или перегрузок. Если напряжения от выходного драйвера нет, убедитесь, что модуль правильно установлен, а адрес слота в программе соответствует физическому слоту.

В2: 1746-OX8 снят с производства. Может ли 1746-OW16 (16-точечный релейный выход) быть заменой?

1746-OW16 обеспечивает 16 релейных выходов, но использует схему с общим возвратом — выходы имеют общий терминал, а не полностью изолированы. Если приложение полагается на изоляцию каждой точки 1746-OX8 для коммутации нагрузок при разных напряжениях с одного модуля, OW16 не может быть прямой заменой. Подтвердите требования к изоляции приложения перед выбором альтернативы.

В3: Несколько выходных реле на 1746-OX8 залипли в замкнутом состоянии (контакты застряли). Что стало причиной этого?

Залипание контактов является результатом чрезмерного пускового тока при коммутации — обычно от нагрузок двигателей без подавления бросков напряжения или от емкостных нагрузок, которые потребляют очень высокий пиковый ток при включении. Номинальный ток 5А непрерывно относится к резистивным нагрузкам; индуктивные или моторные нагрузки при запуске могут кратковременно потреблять в 5–10 раз больший ток, чем рабочий. Установите подавители бросков напряжения на индуктивные нагрузки и проверьте профиль тока нагрузки на соответствие номинальному коммутируемому току модуля.

В4: Стойка SLC 500 с 1746-OX8 находится в среде с высокой вибрацией. Есть ли какие-либо меры предосторожности?

Шасси SLC 500 должно быть надежно закреплено на панели с использованием всего крепежа, затянутого до спецификации. Убедитесь, что фиксаторы модуля ввода-вывода задействованы. В условиях высокой вибрации релейные контакты могут развивать прерывистые соединения из-за движения разъемов — проверьте правильность затяжки всех клеммных соединений полевой проводки, особенно на выходных цепях, несущих нагрузочный ток.

В5: Где можно приобрести снятый с производства 1746-OX8?

Специализированные дилеры запасных частей Rockwell Automation / SLC 500 и промышленные поставщики вторичного рынка ПЛК имеют обменный фонд. Уточните конкретное обозначение 1746-OX8 — соседние релейные выходные модули (OW16, OA8, OA16) имеют другую конфигурацию контактов. Рекомендуется функциональное тестирование на стойке SLC 500 перед приемкой для восстановленных устройств.
