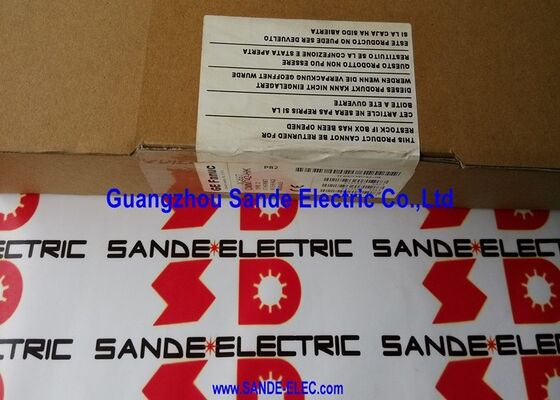

GE FANUC PLC VersaMax IC200MDD845D IC2OOMDD845D IC-200MDD845D

GE Fanuc IC200MDD845D | Модуль дискретного смешанного ввода-вывода VersaMax — 16 каналов входа 24 В / 8 каналов релейного выхода 2 А

Смешанный дискретный ввод-вывод в одном слоте VersaMax

IC200MDD845D — это модуль смешанного дискретного ввода-вывода для модульной системы ввода-вывода VersaMax компании GE Fanuc, объединяющий 16 цифровых входов и 8 релейных выходов в одном слоте модуля. Секция входов предоставляет две группы по 8 точек, принимающих сигналы 24 В постоянного тока в конфигурации с положительной логикой (источник тока) или отрицательной логикой (приемник тока), выбираемой для каждой группы. В версии D появилась возможность ввода отрицательной логики — более ранние версии (до C) имели только положительную логику.

Выходная секция имеет 8 индивидуально изолированных релейных контактов формы A (нормально разомкнутые) с током 2 А на точку. Каждый релейный выход изолирован от остальных — каждый переключает собственную полевой нагрузку при своем напряжении в цепи. На выходной секции нет внутренних предохранителей или демпферов. Внешнюю защиту необходимо добавить в полевой проводке, если этого требует тип подключенной нагрузки и конструкция системы.

Состояние модуля обозначается зеленым светодиодом OK, который загорается при наличии питания на объединительной плате. Отдельные точечные светодиоды на лицевой стороне модуля наглядно показывают состояние входов и выходов.

Ключевые характеристики

Совместимость оператора связи и слота

Для установки IC200MDD845D требуется несущая база серии IC200CHS — она не монтируется непосредственно на DIN-рейку или панель. Полка обеспечивает подключение объединительной платы, клеммы полевой проводки и физический монтаж. Модуль можно установить в любой входной или выходной слот носителя; Положение слота определяет сопоставление адресов ввода-вывода модуля в конфигурации системы.

Интеллектуальная обработка выполняется центральным процессором или модулем сетевого интерфейса (NIU) — сам IC200MDD845D не выполняет никаких программ. ЦП или NIU считывает входные данные и записывает выходные команды в этот модуль через объединительную плату.

Часто задаваемые вопросы

Вопрос 1: В чем разница между версией D (IC200MDD845D) и более ранними версиями?

Версия D добавляет возможность ввода отрицательной логики для обеих групп входов. Более ранние версии (до C) поддерживали только входы положительной логики. IC200MDD845C представил отрицательную логику; версия D сохраняет эту возможность с любыми дополнительными обновлениями на уровне компонентов, сделанными на этой стадии версии. Подтвердите версию по этикетке установленного модуля, если требуется точное соответствие версии.

В2: Предохранены ли релейные выходы по отдельности?

Нет. IC200MDD845D не имеет внутренних выходных предохранителей или демпферов. Внешняя защита — предохранители, ограничители переходных напряжений или демпферные цепи — должна быть предусмотрена в полевой проводке там, где этого требует тип подключенной нагрузки. Для индуктивных нагрузок (контакторы, электромагнитные клапаны) внешние демпферы или инерционные диоды защищают контакты реле от скачков напряжения при выключении.

В3: Можно ли использовать входы положительной и отрицательной логики в одном модуле?

16 входов объединены в две независимые группы по 8. Каждая группа имеет собственную общую клемму, что позволяет одной группе одновременно работать в режиме положительной логики, а другой — в режиме отрицательной логики. Сюда входят панели, в которых датчики как 2-проводного, так и 3-проводного типа необходимо подключать к одному и тому же модулю.

Вопрос 4: Какой ток IC200MDD845D потребляет от объединительной платы?

270 мА от объединительной шины 5 В постоянного тока при максимальной нагрузке. Бюджет поставщика электроэнергии должен включать потребление этого модуля наряду со всеми другими модулями в узле VersaMax. Прежде чем завершить настройку системы, проверьте общее потребление тока узла в соответствии с номинальным током источника питания оператора связи.

Вопрос 5: Светодиод OK не горит. Означает ли это, что модуль вышел из строя?

Не горящий светодиод OK означает, что питание объединительной платы не поступает на модуль. Прежде чем предположить неисправность модуля, проверьте источник питания несущей панели IC200CHS и убедитесь, что модуль полностью вставлен в слот несущей панели. Если питание на объединительной плате подтверждено, а светодиод OK не горит при переустановке модуля, в модуле произошел внутренний сбой питания и его необходимо заменить.
