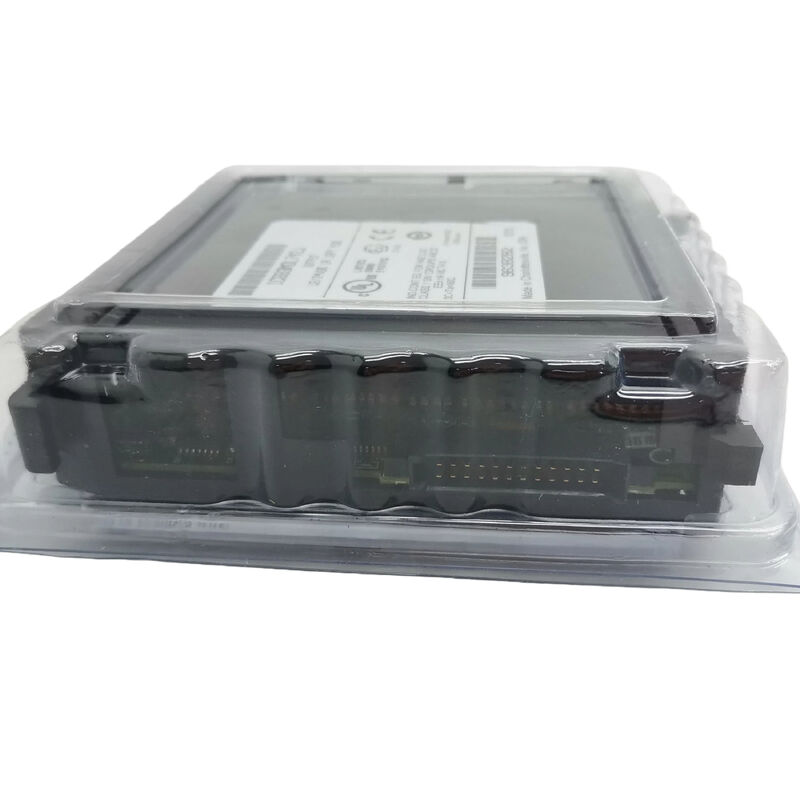

GE FANUC 12/24 Vdc Выход IC693MDL741 IC-693MDL741

IC693MDL741∙ GE Fanuc серии 90-30 16-точечный модуль постоянного тока 12/24VDC / 0,5A в точке / отрицательная логика / 2×8 групп / 1500В изоляция

Отрицательная логика, что она означает на поле

Отрицательная логика (погружение) означает, что каждый выходный канал соединяет отрицательную/общую сторону нагрузки с выходным терминалом модуля.Положительное напряжение питания поступает от внешнего источника питания пользователя непосредственно на одну сторону нагрузки. Когда вывод активируется, IC693MDL741 обеспечивает путь тока от нагрузки через выходной транзистор к отрицательной шине, завершающей схему.

Эта установка опускания является стандартом для многих промышленных устройств постоянного тока в японских и азиатских конвенциях о станкомате.и реле катушек проводятся для погружения входы подключаются непосредственно к выводам IC693MDL741 без переворота полярностиДля загрузки с источником (PNP) требуется интерполирующее реле или другой вариант модуля.

Все полевые устройства питаются от внешнего 12V или 24V постоянного тока пользователя. IC693MDL741 обеспечивает только коммутационный транзистор.

Основные характеристики

Две группы из восьми Организованная проводка и изоляция

16 выходной точек разделены на две равные группы по 8. Каждая группа имеет свой общий выходной терминал.

• Прозрачность проводки:Группа 0 (пункты 0 ¢7) и группа 1 (пункты 8 ¢15) соединяются с отдельными энергообщими ресурсами.
• Текущая мощность:Каждый общий терминал поддерживает 2A максимум 8 выходов при 0,5A с полной загрузкой. Общий терминал должен быть оценен на совокупную нагрузку всех 8 точек в этой группе в худших условиях.
• Групповая изоляция:500В изоляция между двумя группами позволяет различные внешние потенциалы питания для группы 0 и группы 1, в пределах изоляции.Это обеспечивает безопасное электрическое разделение между группами..

Сценарии применения

Управление соленоидным клапаном на станке:Контроллер серии 90-30 управляет 12 пневматическими соленоидными клапанами (NPN, погружение) через систему зажима рабочей части.Две группы IC693MDL741 обеспечивают отдельное управление для левых и правых цепей сжатия с общим по группе.

Управление индикаторной панелью:Шестнадцать светофоров-показателей состояния на панели оператора машины, подключенной к 16 выходным точкам.Светодиодные индикаторы в IC693MDL741 позволяют оператору HMI проверять непрерывность проводки лампы во время ввода в эксплуатацию без отдельного прибора для испытания лампы..

Релевой катушный привод для высоких нагрузок:IC693MDL741 управляет 16 перемещающимися катушками реле (24VDC, погружение). Реле переключают контакторы двигателя более высокого тока 240VAC. 0,5A на точку удобно обрабатывает стандартный ток катушки реле 0.1 ¢0.3А.

Частые вопросы

Вопрос 1: В чем разница между IC693MDL741 (отрицательная логика) и IC693MDL740 (положительная логика)?

IC693MDL740 использует положительную логику (источники) ∙ его выходы подают ток от положительной шины к нагрузке.IC693MDL741 использует отрицательную логику (погружение) его выходы обеспечивают обратный путь для тока нагрузки к отрицательной шине. Выбор полностью зависит от конвенции проводки полевого устройства. NPN полевые устройства используют погружение (IC693MDL741); PNP полевые устройства используют источник (IC693MDL740).Проверьте спецификации полевого устройства и существующих стандартов проводки перед выбором.

Вопрос 2: Можно ли установить IC693MDL741 в любой слот базовой пластины серии 90-30?

Да. IC693MDL741 устанавливается в любом слоте ввода/вывода базовой пластины серии 90-30.Положение слота определяет распределение адресов В/В, а не функцию модуля.

Вопрос 3: Какой внешний источник питания необходим для полевых схем IC693MDL741?

Пользователь должен подавать внешнее питание 12V или 24V постоянного тока для полевых устройств. IC693MDL741 не генерирует внутреннюю энергию поля.Напряжение внешнего питания должно оставаться в рабочем диапазоне модуля: от 12 до 24 В постоянного тока с допустимыми значениями +20% и ¥15%. Это означает, что подача может варьироваться примерно от 10,2 В до 28,8 В и все же находиться в пределах спецификации.

Вопрос 4: Какие типы нагрузок IC693MDL741 может управлять непосредственно на 0,5 А в точке?

Соленоидные клапаны (24VDC, 0.1 ‰ 0.4A катушки тока), индикаторные лампы и светодиоды (24VDC, до 0.5A), катушки реле (24VDC, 0.1 ‰ 0.3A), и небольшие катушки контактора все в пределах номинала 0.5A.Для индуктивных нагрузок (соленоиды), релейные катушки), добавление диодов подавления через катушку back-EMF при деэнергизации может повредить выходный транзистор без подавления.5А требует вставления релей.

Вопрос 5: являются ли суффиксы (741C, 741E, 741F, 741G) функционально эквивалентными?

Суффиксы букв (C, E, F, G) идентифицируют аппаратные переработки IC693MDL741.совместимость одного и того же слота. Ревизии отражают внутренние обновления компонентов или изготовления при сохранении обратной совместимости. Замена 741G в системе, которая ранее использовала 741C, не требует изменений программы.
