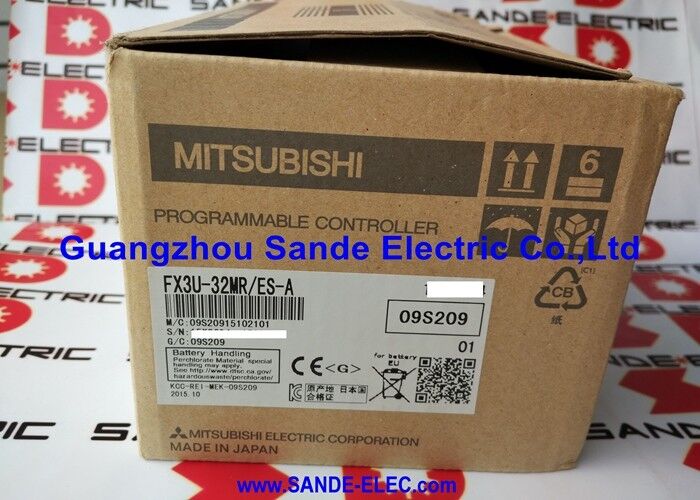

Модуль управления Mitsubishi FX3U-32MRES-A FX3U32MRESA FX3U-32MR/ES-A

Мицубиши FX3U-32MR/ES-A MELSEC FX3U 32-точечный компактный ПЛК 16 DI / 16 DO Relay / 100 240V AC / 64K Steps

FX3U

FX3U - это компактный ПЛК Mitsubishi из серии MELSEC-F с самыми высокими характеристиками.FX3U-32MR/ES-A объединяет 16 цифровых входов и 16 выходов реле в единый компактный корпус с питанием от 100 до 240 ВУстройство работает от однофазной переменной сети в полном диапазоне от 100 до 240 В без выбора диапазона, охватывая установки от 100 В японской сети до 230 В европейской сети без изменения оборудования.

Формат выхода реле переключает полевые нагрузки на напряжение переменного или постоянного тока ‡ контакторы, соленоидные клапаны, пилотные огни и небольшие двигатели переменного тока.вариант выхода транзистора (FX3U-32MT) более подходящий; выходы реле обрабатывают типы промышленных нагрузок, которые требуют электрической изоляции и гибкости напряжения, которые выходы транзисторов не могут обеспечить.

Расширение до 256 точек ввода/вывода использует модули расширения и адаптеры серии FX3U. Блок позиционирования FX3U-1PG, аналоговый модуль ввода FX3U-4AD и адаптеры связи для RS-232C, RS-485,и Ethernet все подключаются к одному базовому блоку, масштабирование системы от автономного 32-точечного контроллера до многофункционального контроллера машины без изменения процессора.

Основные характеристики

Высокоскоростной счетчик на частоте 100 кГц без внешнего оборудования

FX3U-32MR/ES-A включает в себя 6 встроенных высокоскоростных счетчиков. Четыре канала работают на частоте 10 кГц; два на частоте 100 кГц. Они принимают кодер, датчик близости,или импульсный выход напрямую Для одноосевого позиционирования, требующего более структурированного управления движением,блок позиционирования FX3U-1PG добавляет выделенный 200 кГц импульс выхода вверх на базе устройства встроенные функции счетчика.

Частые вопросы

Вопрос 1: Что означает выход реле на практике по сравнению с выходной версией транзистора?

Выходы реле (MR) переключают нагрузки переменного тока и постоянного тока на широком диапазоне напряжений ∼ до 250 В переменного тока и 30 В постоянного тока. Контакты не имеют требования к фиксированной полярности. Выходы транзисторов (MT) переключают только 24 В постоянного тока,но переключается быстрее (без механического задержки)Выберите реле для переменных нагрузок, полевых устройств при напряжениях, отличных от 24 В постоянного тока, и коммутации с более низкой частотой.Выберите транзистор для высокочастотного импульсного выхода и быстро переключающихся нагрузок постоянного тока 24 В.

Вопрос 2: Можно ли программировать FX3U-32MR/ES-A с помощью GX Works3?

Серия FX3U запрограммирована с использованием GX Works2.Используйте GX Works2 с кабелем программирования SC09 RS-422 или адаптером USB для подключения к встроенному порту RS-422.

Q3: Какие модули расширения могут подключаться к FX3U-32MR/ES-A?

FX3U принимает стандартные модули расширения ввода/вывода (FX2N-EX, FX3U-EX), модули специальных функций (аналог, позиционирование, связь) и серию FX3U ADP (адаптер расширения).Общее количество В/В увеличивается до 256 балловДо 8 блоков позиционирования FX3U-1PG могут подключаться для многоосевого движения.

В4: Есть ли у FX3U-32MR/ES-A встроенный порт Ethernet?

Нет. Базовый блок имеет встроенный порт RS-422 для программирования и серийной связи.FX3U также поддерживает RS-232C и RS-485 через адаптеры связи.

Вопрос 5: Сколько длится срок службы батареи и какие данные она защищает?

FX3U использует встроенную литийную батарею для сохранения программы пользователя в оперативной памяти при отключении питания.При включении сигнализации аккумулятора (M8006), заменить аккумулятор в течение времени, указанного в руководстве по оборудованию FX3U, чтобы избежать потери программы.
