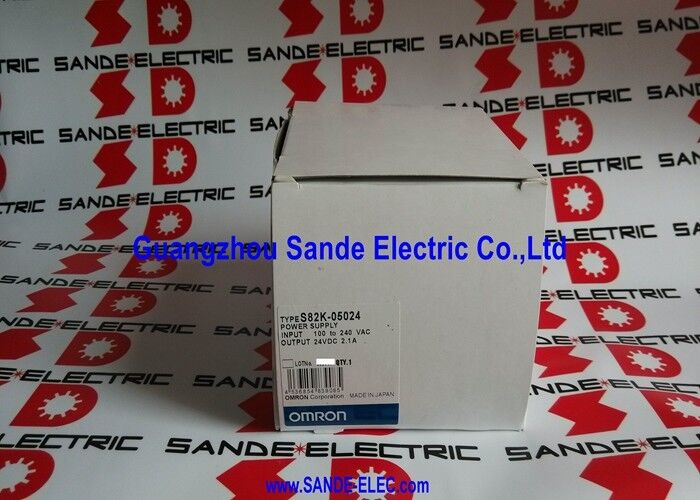

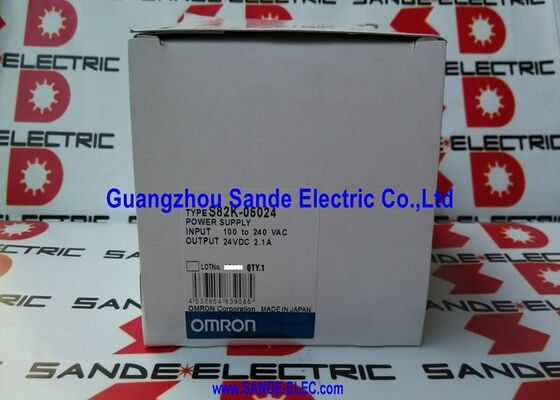

Omron S82K-05024 Силовое питание S82K05024 S82K-O5O24

Omron S82K-05024∙ S82K Серия DIN Rail Switching Power Supply 24V DC / 2.1A / 50W / 100 240V AC Авто-выбор

50 Вт при 24 В постоянном напряжении Universal AC Input, Adjustable Output

S82K-05024 преобразует однофазные токоведущие сети в регулируемое питание постоянным током 24 В при 2.1 А (50 Вт) для питания карт PLC I / O, сенсорных сетей, электромоторных клапанов и нагрузок панелей управления, которые тянут постоянный ток 24 В.Входный ток широкого диапазона автоматически обрабатывает подачу тока 100-240 В. Поставка питания работает без выбора диапазона или смены соединения на обеих системах 100-120 В.Этот универсальный вход исключает наличие отдельных вариантов 120 и 240 В для различных регионов установки.

Выходное напряжение регулируется в диапазоне 21,6 ≈ 27,6 В постоянного тока с помощью переднего триммера.Это позволяет выходной быть тонко настроен для компенсации падения напряжения в длинных кабельных пробегов к распределенным нагрузкам, или установить выход точно для нагрузок с ограниченными требованиями к напряжению.Возможность дистанционного зондирования (при поддержке) компенсирует падение кабеля путем измерения напряжения при нагрузке, а не на терминалах питания.

Индикатор сигнализации о низком напряжении постоянного тока является практичной функцией ввода в эксплуатацию и технического обслуживания. Красный светодиод загорается, когда выходное напряжение падает до 75-90% от номинального.предостережение о перегрузке или деградации питания до полного отказа.

Основные характеристики

Защита от перегрузки и низкого напряжения

S82K-05024 включает в себя схему защиты от перегрузки, когда выходный ток превышает номинальный 2.1A, защита активируется, чтобы предотвратить тепловое повреждение.Режим защиты от перегрузки в серии S82K обычно уменьшает выходное напряжение или отключает питание, пока не будет устранено состояние перегрузки. Note that loads with built-in DC-DC converters can present a high inrush current at startup that may activate the overload protection transiently — Omron's documentation addresses this condition and the appropriate soft-start or sequencing approach.

Частые вопросы

Вопрос 1: Нужен ли S82K-05024 селектор диапазона для питания переменным током 110 В или 230 В?

Нет, вход с автоматическим выбором автоматически обрабатывает 100 ‰ 240 В, без каких-либо изменений соединения или переключателей селектора.охватывающее все стандартные однофазные напряжения питания по всему мируПросто подключите доступное питание переменного тока и устройство будет регулироваться на 24 В постоянного тока.

Вопрос 2: Можно ли регулировать выходное напряжение и какой диапазон?

Да, на устройстве есть триммер, который позволяет регулировать выходное напряжение между 21,6 и 27,6 В. Для регулирования триммера используйте маленькую отвертку. Measure the output voltage at the load terminals with a calibrated meter before confirming the setting — a remote load with cable resistance will show a different voltage at the terminals than at the supply output.

Вопрос 3: Что означает красный индикатор низкой частоты постоянного тока, когда он светится?

Красный светодиод активируется, когда выходное напряжение падает до 75% и 90% от номинального 24V ~ приблизительно 18~21,6V. Это указывает на перегрузку питания, ввод переменного тока ниже минимального диапазона,или сама поставка ухудшаетсяЗелёный индикатор одновременно тускнеет по мере падения напряжения.

Вопрос 4: Могут ли два блока S82K-05024 быть параллельными для большего выходного тока?

Переменные источники питания требуют особых условий для параллельной работы. Проверьте документацию серии S82K для получения руководства по параллельному подключению.один источник может нести полную нагрузку, в то время как другой работает без нагрузки или в цикле между перегрузкой и восстановлением.

Вопрос 5: S82K-05024 прекращено производство. Есть ли текущая замена Omron?

Серия S82K была заменена новыми семействами коммутационных источников питания Omron, включая серии S8VK и S8FS.1A / 50W с аналогичным форм-фактором и монтажом на рельсах DIN. Подтвердите, что размеры замены, расположение терминала и набор функций соответствуют требованиям к пространству панели и приложению перед заменой.
