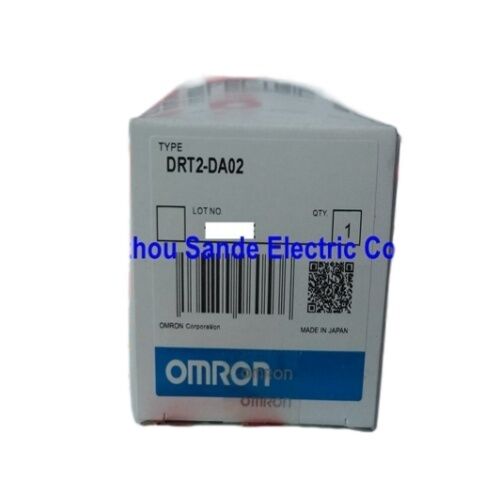

Модуль управления DRT2-DA02 DRT2DA02 DRT2-DAO2

OMRON DRT2-DA02 | DeviceNet 2-канальный модуль аналогового вывода — Напряжение / Ток / Разрешение 1/6000 / DIN-рейка

Два независимых канала на одном узле DeviceNet

DRT2-DA02 предоставляет два канала аналогового вывода на одном узле DeviceNet, каждый из которых независимо настраивается для вывода напряжения или тока. Конфигурация устанавливается для каждого канала — один канал может работать в режиме тока (4–20 мА), а другой в режиме напряжения (0–10 В), или оба могут использовать один и тот же диапазон. Диапазон вывода выбирается с помощью DIP-переключателя или инструмента OMRON Configurator.

Эта независимость для каждого канала является практическим преимуществом в многоустройственных панелях. Инверторный привод может ожидать опорный сигнал 4–20 мА, в то время как соседний регулирующий клапан принимает 0–10 В. Вместо добавления отдельных однорежимных модулей для каждого типа устройства, один DRT2-DA02 обрабатывает оба с одного адреса DeviceNet.

Разрешение 1/6000 от полной шкалы обеспечивает 6000 шагов в выбранном диапазоне вывода. На канале 0–10 В это соответствует примерно 1,67 мВ на отсчет. На канале тока 4–20 мА это соответствует примерно 2,67 мкА на отсчет. Точность ±0,4% при 25°C означает, что максимальная ошибка вывода при полной шкале составляет ±24 мВ в диапазоне 10 В или ±64 мкА в диапазоне 20 мА — этого достаточно для большинства промышленных задач аналогового управления, включая опорный сигнал скорости привода, положение клапана и уставку регулятора процесса.

Основные характеристики

Преобразование за 2 мс и оптопара

Время преобразования 2 мс охватывает оба выхода одновременно — ПЛК считывает данные DeviceNet, модуль преобразует оба канала за 2 мс, и обновленные аналоговые напряжения или токи появляются на выходных клеммах. Для большинства промышленных приложений аналогового управления — приводы, клапаны, терморегуляторы — 2 мс находятся в пределах требуемого времени отклика.

Оптопара между выходными цепями и линией связи предотвращает замыкание на землю и попадание высокочастотного шума от полевой проводки вывода обратно в шину связи DeviceNet. В шкафах, где кабели аналогового вывода проходят рядом с частотными преобразователями или другими источниками шума, эта изоляция обеспечивает надежность связи без дополнительного фильтрующего оборудования.

FAQ

В1: Может ли один канал работать в режиме напряжения, а другой одновременно в режиме тока?

Да. Каждый выходной канал настраивается независимо с помощью DIP-переключателя или OMRON Configurator. Один канал может работать в режиме тока 4–20 мА, в то время как другой одновременно работает в режиме напряжения 0–10 В. Настройка диапазона вывода не влияет на другой канал.

В2: Какие ограничения по сопротивлению нагрузки применяются к двум режимам вывода?

Для вывода напряжения подключенная нагрузка должна иметь минимальное сопротивление 1 кОм — нагрузка с более низким сопротивлением приведет к превышению выходным током номинального значения и снижению точности. Для вывода тока максимальное сопротивление петли составляет 600 Ом — более высокое сопротивление в петле не позволит выходу достичь максимального тока. Перед вводом в эксплуатацию проверьте входное сопротивление подключенного устройства.

В3: Насколько точен DRT2-DA02 при повышенных температурах окружающей среды?

При 25°C точность составляет ±0,4% от полной шкалы. В полном диапазоне рабочих температур (−10°C до +55°C) спецификация точности составляет ±0,8% от полной шкалы. Это снижение является типичным для прецизионных аналоговых схем при температурных колебаниях. Для приложений, требующих более высокой точности при высоких температурах окружающей среды, разместите модуль в температурно-контролируемом корпусе или соответствующим образом скорректируйте бюджет точности.

В4: Совместим ли модуль со стандартными ПЛК OMRON, такими как серии CJ и CS?

DRT2-DA02 обменивается данными по DeviceNet как ведомое устройство DeviceNet. Любой мастер-сканер DeviceNet — включая блок мастера DeviceNet серии OMRON CJ или совместимые сторонние сканеры — может обмениваться данными с этим модулем. Распределение и настройка ввода-вывода выполняются через настройку мастера DeviceNet. Аналоговые выходы модуля управляются данными, записанными в его область вывода в карте ввода-вывода мастера DeviceNet.

В5: Какая конфигурация полевой проводки требуется для выхода тока 4–20 мА?

Выход тока DRT2-DA02 является источником (активным) — модуль подает ток через подключенное устройство. Двухпроводные полевые устройства (которые питаются от тока петли 4–20 мА) подключаются непосредственно между выходной клеммой модуля и общим сигналом. Устройства, требующие отдельного источника питания (пассивные датчики), должны быть подключены соответствующим образом с соответствующим источником питания петли. Перед подключением убедитесь в типе входа подключенного устройства.
