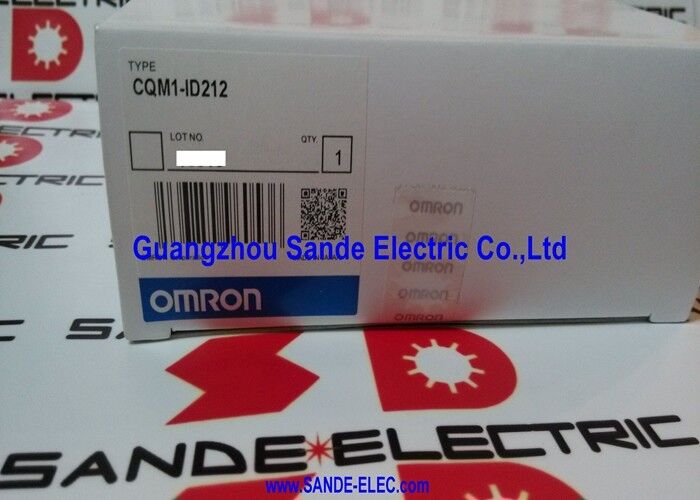

Модуль OMRON CQM1-ID212 CQM1-ID212

CQM1-ID212 | 16-канальный модуль ввода постоянного тока Omron CQM1 24 В постоянного тока — NPN/PNP / 6 мА / общий общий / клеммный блок / время отклика 8 мс

16 входов в одном модуле — компактное расширение ввода-вывода для CQM1

CQM1-ID212 — это модуль расширения ввода-вывода с прямым подключением для систем программируемых контроллеров CQM1 и CQM1H. Он подключается через разъемы боковой шины — отдельной проводки между модулем и ЦП нет. Полевые устройства подключаются непосредственно к клеммной колодке модуля.

16 точек ввода на модуль обрабатывают стандартные сигналы датчиков и переключателей, используемые в приложениях управления оборудованием: концевые выключатели, фотоэлектрические датчики, бесконтактные выключатели, ручные кнопки и контакты защитной блокировки. В максимальной конфигурации CQM1 каждый ID212 вносит 16 входных точек в общее количество входов/выходов системы.

Ключевые характеристики

Настраиваемое время отклика — помехоустойчивость в зависимости от скорости

Время отклика по умолчанию 8 мс применяется как к переходам из ВКЛ в ВЫКЛ, так и из ВЫКЛ в ВКЛ. Это устанавливается в настройках ПЛК CQM1. Настраиваемый диапазон: от 0 до 32 мс с шагом 1 мс.

Более длительное время отклика (например, 16 мс):Фильтрует электрические помехи от таких источников, как контакторы, соленоиды или длинные кабели. Ложные переходы, длительность которых короче установленного времени, игнорируются — вход регистрирует изменение состояния только в том случае, если сигнал остается стабильным в течение всего периода фильтрации. Полезно в шумных электрических средах.

Более короткое время отклика (например, 0–2 мс):Требуется для быстрых источников сигналов — высокоскоростных датчиков, позиционных переключателей на быстродвижущихся машинах или сигналов управления, которые быстро меняют состояние и должны быть оперативно обнаружены. При значении 0 мс цифровой фильтр не применяется — считывается необработанный входной сигнал.

Выбор осуществляется для каждого модуля через настройку ПЛК, а не для каждой точки — все 16 входов на CQM1-ID212 имеют одинаковую настройку времени отклика.

Сценарии применения

Вход датчика станка:Обрабатывающий центр с ЧПУ добавляет CQM1-ID212 к системе CQM1 для обработки датчиков присутствия инструмента, концевых выключателей на ограждениях осей и сигналов обратной связи системы подачи СОЖ. 16 входов модуля охватывают весь набор датчиков машины в одном слоте модуля.

Управление конвейером:Упаковочный конвейер использует CQM1-ID212 в качестве фотоэлектрических датчиков, определяющих наличие продукта на каждой станции. Настраиваемое время отклика установлено на 8 мс, чтобы фильтровать дребезг контактов на выходных сигналах датчиков, одновременно обнаруживая пропуски в продукте при нормальной скорости линии.

Панель смешанных датчиков:На панели машины используются как бесконтактные переключатели NPN (для обнаружения черных металлов), так и защитные дверные контакты с выходом PNP. CQM1-ID212 обрабатывает оба модуля в одном модуле — нет необходимости в отдельных модулях ввода или преобразователях полярности.

Часто задаваемые вопросы

Вопрос 1: Могут ли все 16 входов CQM1-ID212 быть активными одновременно?

Да. CQM1-ID212 поддерживает 100% одновременное включение — все 16 входов могут находиться в активном (включенном) состоянии одновременно при напряжении 24 В постоянного тока без превышения номинальной мощности модуля. Ток объединительной платы 85 мА соответствует условиям полной нагрузки на входе.

Вопрос 2. Какие процессоры CQM1 совместимы с CQM1-ID212?

CQM1-ID212 совместим с процессорами серий CQM1 и CQM1H. Для CQM1H модели модулей ЦПУ CQM1H-CPU21, CPU51 и CPU61 поддерживают модули расширения ввода-вывода, включая ID212. Максимальное расширение ввода-вывода зависит от модели ЦП — например, CQM1H-CPU61 поддерживает до 11 модулей расширения ввода-вывода. Проверьте техническое описание конкретного ЦП, чтобы узнать максимальное количество модулей ввода-вывода и общую емкость точек.

Вопрос 3. Как CQM1-ID212 физически подключен к модулю ЦП CQM1?

Модуль подключается через разъем шины CQM1 на левой стороне модуля — тот же разъем, который используется для всех модулей расширения ввода-вывода CQM1. Модули сдвигаются вместе и фиксируются. Ленточный кабель или внешняя проводка шины ввода-вывода не требуются. Правая торцевая крышка (CQM1H-TER01) крепится к последнему модулю в ряду. Модульная архитектура с боковым подключением позволяет добавлять или удалять модули, не нарушая проводку соседних модулей.

Вопрос 4. Является ли настройка времени отклика общей для всех 16 точек входа CQM1-ID212?

Да. Время отклика устанавливается для каждого модуля в настройках ПЛК, а не для отдельной точки. Все 16 входов одного CQM1-ID212 используют одни и те же настройки фильтра. Если разные точки одной системы требуют разного времени отклика, разместите датчики, которым требуется более быстрый отклик, на отдельном модуле ID212 и настройте время отклика каждого модуля независимо.

Вопрос 5: Какую минимальную длительность входного сигнала может надежно обнаружить CQM1-ID212?

При настройке минимального времени отклика 0 мс (без цифрового фильтра) модуль может обнаруживать входные сигналы длительностью примерно 0,1 мс (100 микросекунд) при срабатывании в качестве входа прерывания на совместимых ЦП CQM1H. При стандартном циклическом сканировании минимальная обнаруживаемая длительность сигнала примерно равна одному циклу сканирования ПЛК — обычно от 1 до 10 мс в зависимости от длины программы. Очень короткие импульсы короче одного цикла сканирования могут быть пропущены при стандартном циклическом обновлении ввода-вывода.
