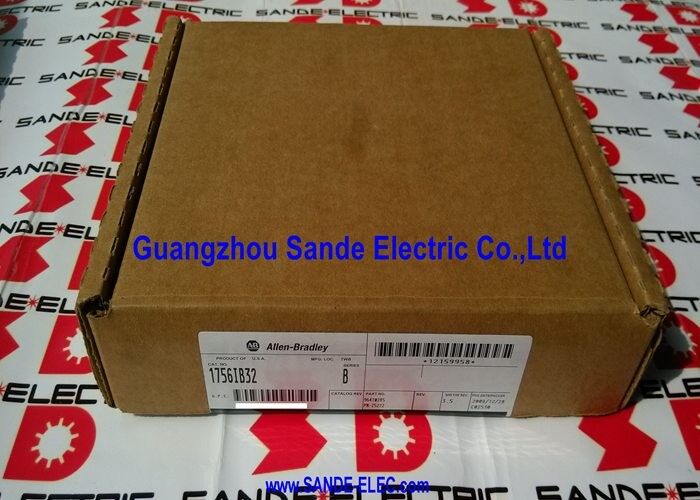

ControlLogix 32 I Модуль точки опускания 1756IB32 1756 IB32 1756IB32

Аллен-Брэдли 1756-IB32 ControlLogix 32-точечный 12/24В постоянный цифровой входный модуль

Номер части:1756-IB32

Производитель:Rockwell Automation / Allen-Bradley (США)

Тип продукции:Цифровой входный модуль ∙ 32-точечный постоянный ток

32 точки дискретного ввода в одном слоте

1756-IB32 объединяет 32 точки цифрового ввода постоянного тока в один слот для шасси 1756 ControlLogix. Каждая точка отчитывает состояние включения/выключения полевого устройства, переключателя ограничения, датчика близости, кнопки,обратная связь соленоида, фотоэлектрический датчик или любой дискретный сигнал 12/24В постоянного тока

При 32 точках на слот 1756-IB32 обеспечивает самую высокую плотность ввода в стандартном диапазоне модулей ввода ControlLogix DC.это уменьшает общее количество слотов и требуемое пространство шассиОдин 1756-IB32 справляется с тем, что требует двух или трех модулей с меньшей плотностью.

Модуль принимает как 12V постоянного тока, так и 24V постоянного тока ввода исключение необходимости указания отдельного модуля для каждого типа выхода датчика в установке с смешанными датчиками.

Плотность проводки и формат соединителя

С 32 входами и связанными с ними 24В общими, 1756-IB32 использует высокоплотное RTB (Removable Terminal Block) разъединитель.40-позиционный RTB вмещает все 32 входных сигнала плюс общие и энергетические терминалыRTB имеет ключ, чтобы предотвратить неправильное сидение и может быть предварительно проводки до установки модуля в шасси, что позволяет предварительно завершить полевой проводки во время строительства шкафа.

Основные характеристики

Частые вопросы

Вопрос 1: 1756-IB32 показывает несколько входных точек как включенные в тег контроллера, но никакие полевые устройства не заряжены.

Состояния фантомного включения на входах без питания вызваны утечкой тока от проводов поля или датчиков, плавающих выше порога отключения.Датчики твердого состояния, особенно двухпроводниковые, пропускают небольшой остаточный ток даже при выключенииС 32 точками на одном модуле, накопленная утечка от нескольких датчиков может подтолкнуть отдельные входы выше порога включения.Установка кровоточащих резисторов (обычно 5 ≈ 10 кΩ) параллельно с затронутыми входными терминалами для обеспечения обратного пути для утечки тока.

Вопрос 2: Можно ли использовать 1756-IB32 с датчиками NPN (потока опускания) и PNP (потока источника) на одном и том же модуле одновременно?

Да, 1756-IB32 совместим с сенсорами NPN и PNP ∙ Входной контур модуля принимает ток в обоих направлениях.НПН датчики подключены с выходом датчика к входному терминалу и общий подключен к модуля +24V общий (V терминал). Датчики PNP соединяют выход датчика непосредственно с входным терминалом с общим 0V. Оба типа могут сосуществовать на одном и том же модуле.

Вопрос 3: RTB 1756-IB32 имеет ключ.

Ключ RTB предназначен для переноса из старого модуля в новый во время замены, что гарантирует, что подключение может быть вставлено только в правильный тип модуля.Удалить ключ из неудавшегося модуля, переносите его на замену 1756-IB32, и предварительно проводный RTB устанавливается непосредственно на новый модуль без перепроводки.

Вопрос 4: Контроллер Logix показывает ошибки в подключении ввода/вывода для 1756-IB32.

Неисправность соединения I / O с нормальными светодиодами модуля указывает на проблему связи на заднем плане, а не на аппаратную часть входной схемы.Вновь установить модуль в его слот 1756 подключатель заднего плана является наиболее распространенной причиной сбоев в подключении I / OЕсли повторное заправление не устраняет неисправность, проверьте заднюю плоскость шасси на этом слоте на наличие механических повреждений или загрязнения.

Вопрос 5: Совместим ли 1756-IB32 со всеми версиями шасси и контроллера ControlLogix?

Процессор 1756-IB32 совместим со всеми процессорами ControlLogix с оригинальной серии 1756-L1 по текущую серию 1756-L8x.Никаких ограничений по обновлению прошивки или оборудования не применяется к стандартным развертываниям ControlLogix. Подтвердить любые специальные требования GuardLogix (PLC безопасности) отдельно, если модуль добавляется к системе безопасности.
