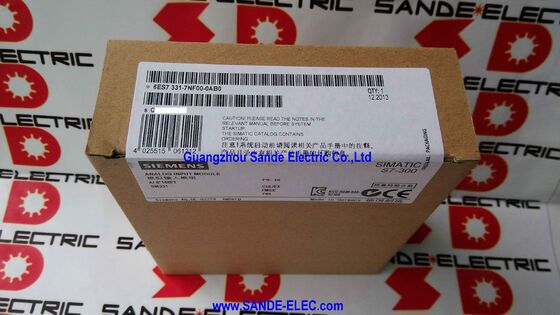

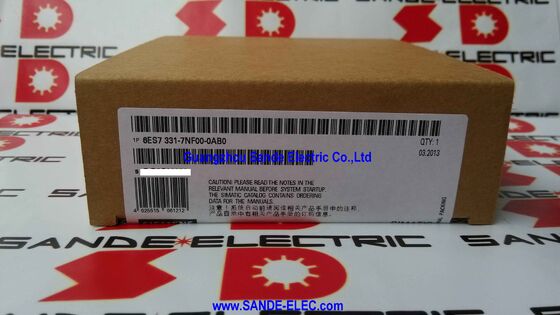

СИМАТИЧЕСКИЙ АНАЛОГНЫЙ ВВОД SM 6ES7331-7NF00-0AB0 6ES7 331-7NF00-0AB0 6ES7331-7NFOO-OABO

Сименс 6ES7331-7NF00-0AB0 | SIMATIC S7-300 SM 331 Аналоговый вход — 8-канальный / 16-битный / изолированный / ±10 В / 4–20 мА / 55 мс / 40-полюсный

8 изолированных аналоговых входов, конфигурация группы каналов

6ES7331-7NF00-0AB0 — это 16-битный модуль аналогового ввода SM 331 для Siemens SIMATIC S7-300. Он обеспечивает восемь изолированных аналоговых входных каналов — четыре группы каналов по два канала в каждой — где каждая группа независимо настраивается для типа измерения (напряжение или ток) и диапазона измерения. Два канала в группе 0 могут быть настроены на напряжение, а два в группе 1 — на ток, без какого-либо взаимодействия между группами.

Электрическая изоляция между модулем и объединительной платой ЦП S7-300 — гальваническая развязка с общим напряжением 50 В — отделяет землю полевой цепи от земли объединительной платы ПЛК. Это защищает ПЛК от синфазных напряжений, присутствующих в поле, устраняет ошибки измерения контура заземления и обеспечивает определенную степень защиты ЦП в случае возникновения неисправности цепи возбуждения. Номинальное напряжение COM 50 В определяет максимальное синфазное напряжение между любым входным каналом и общей клеммой изолированного модуля.

При времени интегрирования 55 мс для всех 8 каналов и времени интегрирования 16 бит (подавление 50 Гц) SM 331 хорошо подходит для приложений измерения технологических процессов — датчиков температуры, давления, расходомеров и датчиков уровня — где скорость измерения вторична по отношению к точности и подавлению шума. Время интегрирования можно сократить до 10 мс для более быстрого обновления при некотором снижении помехоустойчивости.

Ключевые характеристики

6ES7331-7NF00 против 6ES7331-7NF10 — разница

NF10 — это расширенный вариант — он контролирует предельные значения для всех 8 каналов и поддерживает изохронный режим (синхронизированный с циклом ЦП). NF00 контролирует ограничения только по 2 каналам. Оба имеют одинаковые входные диапазоны, разрешение и изоляцию. При выборе замены подтвердите, какой вариант установлен: они физически похожи, но имеют разные функциональные возможности.

Часто задаваемые вопросы

Вопрос 1: Как настраивается тип измерения для каждой группы каналов на 6ES7331-7NF00-0AB0?

Тип измерения (напряжение или ток) и диапазон измерения для каждой группы каналов устанавливаются в STEP 7 или в конфигурации оборудования портала TIA. В представлении конфигурации оборудования параметры каждой группы каналов устанавливаются в требуемом входном диапазоне (например, 4–20 мА или ±10 В). Параметры загружаются в модуль как часть проекта ПЛК. Физических перемычек для выбора диапазона нет — настройка чисто программная.

Вопрос 2: Может ли 6ES7331-7NF00-0AB0 напрямую измерять датчики RTD или термопары?

Нет. 6ES7331-7NF00-0AB0 поддерживает только входы напряжения и тока. Для измерения RTD (Pt100, Ni100) требуется специальный модуль SM 331 AI 8×RTD (6ES7331-7PF01-0AB0). Для термопар указан модуль SM 331 AI 8×TC (6ES7331-7PF11-0AB0). Если датчик RTD или термопары выдает сигнал 4–20 мА, 6ES7331-7NF00-0AB0 может принять этот преобразованный сигнал.

В3: Что означает обозначение «изолированный» для этого модуля?

Изолированность означает, что существует гальваническая развязка между входными цепями модуля и объединительной платой ЦП S7-300. Общая цепь возбуждения и земля объединительной платы ЦП не подключены внутри модуля. Это устраняет токи контура заземления, которые могут привести к ошибке измерения, когда полевые устройства заземлены в разных точках, и защищает ПЛК от переходных процессов и сбоев напряжения на уровне поля.

Вопрос 4. Как время интегрирования влияет на точность и подавление шума?

Более длительное время интегрирования улучшает подавление шума и точность. При интегрировании 100 мс (подавление 50 Гц) модуль достигает наилучшей помехозащищенности — помехи линейной частоты 50 Гц от подключения силовых кабелей к полевой проводке подавляются. При интеграции 10 мс скорость обновления выше, но помехоустойчивость снижается. Для измерения температуры и давления процесса вблизи источников помех на частоте сети предпочтительна интеграция 100 мс. Для более быстрых циклов обработки обычно выбирается 20 мс или 16,67 мс (подавление 60 Гц).

Вопрос 5: Какой тип переднего разъема требуется для 6ES7331-7NF00-0AB0?

В модуле используется 40-контактный фронтальный разъем с винтовой клеммой. Передний разъем (заказывается отдельно, не входит в комплект поставки модуля) вставляется в лицевую часть модуля и принимает полевые провода. Для 40-полюсных модулей S7-300 доступны два типа фронтальных разъемов: винтовой (6ES7392-1AM00-0AA0) и пружинный (6ES7392-1BM00-0AA0). Тип с пружинным зажимом позволяет вставлять провода без отвертки и обеспечивает более быструю прокладку проводов в производственных средах.
