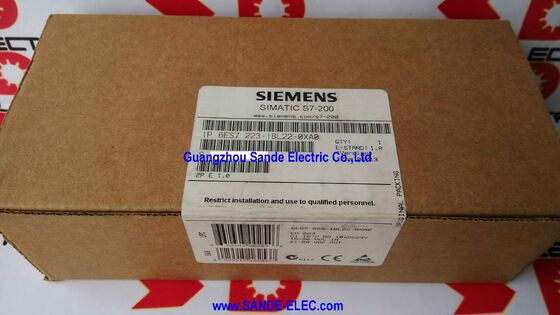

SIMATIC S7-200, DIGITAL I/O EM 6ES7223-1BL22-0XA0 6ES7 223-1BL22-0XA0 6ES7223-1BL22-OXAO

6ES7223-1BL22-0XA0∙ SIMATIC S7-200 EM 223 Цифровой ввод и выход 16 DI + 16 DO / 24VDC / 0.5A на выход / -20 до +60°C / 100×75×30 мм

16 входов + 16 выходов в одном модуле расширения

6ES7223-1BL22-0XA0 (EM 223) расширяет количество В/В процессора SIMATIC S7-200, добавляя 16 цифровых входов и 16 цифровых выходов одновременно.Одно EM 223 удваивает емкость В/В процессора, который начинается с 16 или меньше встроенных точек, приведение комбинированной системы к плотности, которая охватывает большинство требований управления малой и средней машины.

EM 223 прикрепляется к правой стороне процессора S7-200 или предыдущего модуля расширения.Для связи модуля не требуется отдельное кабельное питание ∙ питание системы на 24 В постоянного тока также обеспечивает полевые схемы модуля.

Основные характеристики

Толерантность ввода 24VDC ️ Работа в реальных условиях подачи

Толерантность входного напряжения 24VDC ± 20% означает, что модуль надежно читает входы от 21VDC до 28VDC.Промышленные источники питания 24 В редко бывают точно 24 В. Регулирование питания ± 10% или батарейные системы с переменным состоянием зарядки могут производить напряжения в этом диапазонеТолерантность EM 223 21 28VDC обеспечивает правильное распознавание входных сигналов в полном диапазоне вариации питания без ложных показаний или пропущенных переходов.

Выходные каналы питаются от того же источника 24 В. Выходный ток 0,5 А на канал охватывает электромоторные клапаны (обычно 0,1 ‰ 0,35 А), индикаторные лампы,и небольшие катушки реле стандартные типы нагрузки на приводы в автоматизации машин при этой плотности В/В.

Компактная форма 100 × 75 × 30 мм

Высотой 100 мм, шириной 75 мм и глубиной 30 мм EM 223 занимает минимальную площадь панели.Узкий отпечаток модуля системы S7-200 позволяет многочисленным модулям расширения складываться в разделе панели без большего отпечатка шасси систем на стойке.

Для небольших панелей машин ∙ кормильщики, конвейеры, станции упаковки ∙ где каждый миллиметр пространства рельса DIN имеет стоимость,компактный форм-фактор EM 223 поддерживает систему управления в пределах управляемого размера корпуса.

Особенности защиты Перенапряжение и перенапряжение

Модуль включает в себя защиту от перенапряжения и перенапряжения на выходных каналах.Модуль отслеживает собственное рабочее состояние и сообщает о состоянии неисправности в процессор.

Для полевых установок, где выходное кабельное соединение может быть случайно сокращено во время технического обслуживания или перемещения оборудования,Встроенная защита предотвращает повторные сбои модуля от событий короткого замыкания в поле..

Сценарии применения

Расширение управления конвейером:Процессор S7-200 управляет конвейерной системой, но требует дополнительного ввода/вывода для новой секции дивертера.индикаторные лампы) к существующей системе S7-200 без замены процессора.

Машина для упаковки:Механизмы пленочного привода, уплотнения, резки и отторжения требуют большего количества В/В, чем базовый процессор S7-200. EM 223 обеспечивает дополнительные 32 точки, необходимые для расширенного участка машины.

Сохранение Legacy S7-200:EM 223 в рабочей машине выходит из строя.Прямая замена 6ES7223-1BL22-0XA0 восстанавливает вход/выход без изменений в программе ¢ процессор продолжает обращаться к тому же положению модуля расширения после замены.

Частые вопросы

Вопрос 1: Какие процессоры S7-200 совместимы с 6ES7223-1BL22-0XA0?

Модуль расширения EM 223 совместим со всеми процессорами S7-200, которые поддерживают локальное расширение: CPU 221 (ограниченное), CPU 222, CPU 224, CPU 224XP и CPU 226.CPU 221 поддерживает меньше модулей расширения, чем более высокие модели. Проверьте максимальное количество модулей расширения конкретного процессора перед планированием конфигурации системы.

Вопрос 2: Сколько модулей EM 223 можно подключить к одному процессору S7-200?

Количество модулей расширения ограничено максимальным количеством модулей расширения типа процессора.Общая емкость расширения также ограничена доступным локальным адресом В/В процессора. Каждый EM 223 занимает два байта В/В (ввода) и два байта В/В (вывода) в образе В/В процессора.

Вопрос 3: Какое программное обеспечение используется для системы S7-200 с EM 223?

STEP 7-Micro/WIN - программное обеспечение для программирования и конфигурации для серии S7-200. EM 223 настроен в системном блоке STEP 7-Micro/WIN, где присваиваются его входные и выходные адреса.Встроенный порт программирования процессора подключается к программирующему ПК с помощью кабеля PC/PPIДля варианта S7-200 SMART соответствующим программным обеспечением является STEP 7-MicroWIN SMART.

Вопрос 4: Каков максимальный выходный ток для 6ES7223-1BL22-0XA0, и может ли он напрямую управлять контакторами двигателя?

Каждый выходный канал обрабатывает до 0,5 А. Небольшие катушки контактора двигателя (для контакторов номиналом до нескольких киловатт) обычно получают 0,1 ‰ 0,3 А при 24 ВДЦ ‰ в пределах номинала выхода EM 223.Для более крупных контактных катушек с протяженностью более 0.5А, между выходом EM 223 и катушкой контактора требуется промежуточное реле с катушкой 24VDC с номинальной мощностью в пределах 0,5A.

Вопрос 5: Что заменяет 6ES7223-1BL22-0XA0 для новых конструкций?

Прямая заменяющая часть - 6ES7223-1BL21-0XA0.Миграция на серию S7-1200 с соответствующими модулями расширения SIMATIC S7-1200 обеспечивает поддерживаемую, активно разрабатываемая платформа с аналогичным объемом В/В.
