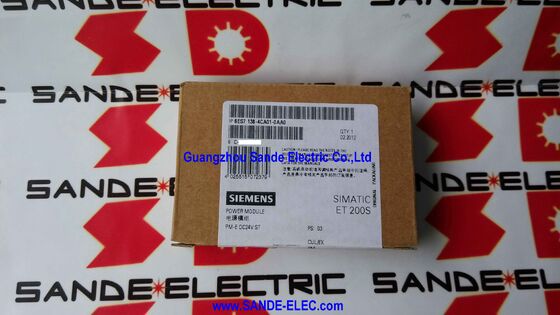

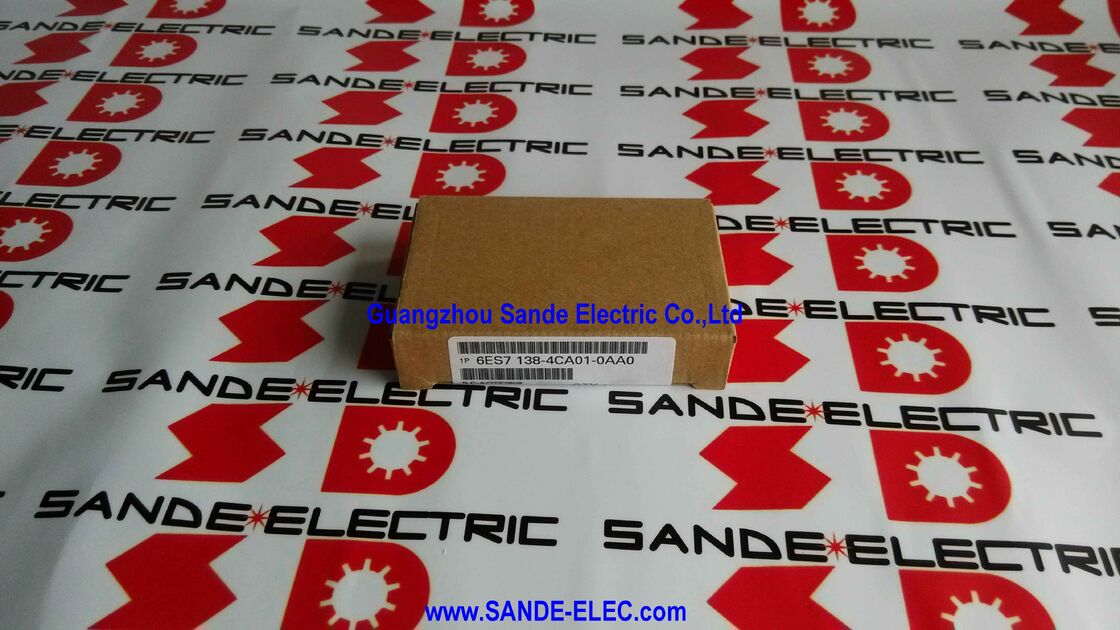

Модуль питания 6ES7138-4CA01-0AA0

Siemens 6ES7138-4CA01-0AA0∙ SIMATIC DP PM-E Модуль питания для ET 200S 24В постоянного тока / 10А / Диагностика / 15 мм

PM-E точка ввода питания для группы модулей ET 200S

В распределенном узле В/В SIMATIC ET 200S, PM-E (Power Module ¢ Electronic) определяет область питания для модулей, следующих за ним направо на конечном ряду.Каждый PM-E получает постоянный ток 24 В от внешнего источника питания и распределяет его по электронной линии питания соседних модулей В/ВМодули справа от PM-E получают свою рабочую мощность от группы питания этого PM-E до следующей границы PM-E или терминального ряда.

6ES7138-4CA01-0AA0 обеспечивает потенциальное разделение электрическую изоляцию между напряжением нагрузки (24V постоянного тока от внешнего источника питания) и автобусом PROFIBUS DP.Это разделение удерживает нарушения подачи поля от достижения обратной коммуникационной шины, и изолирует группы питания друг от друга при использовании нескольких модулей PM-E в одном узле ET 200S.

Диагностика недостающего напряжения нагрузки встроена.модуль отправляет диагностическое сообщение в мастер PROFIBUS DP контроллер автоматически получает уведомление о неисправности без необходимости внешней проводки мониторинга.

Основные характеристики

Защита от внешнего короткого замыкания

6ES7138-4CA01-0AA0 не имеет внутренней защиты от короткого замыкания на стороне нагрузки.Вверх по течению должно быть установлено наружное защитное устройство. Указывается выключатель с характеристикой отключения C.Без внешнего выключателя короткое замыкание в полевой проводке или подключенном модуле не имеет защиты от ограничения тока от самого PM-E.Размер наружного прерывателя для подключенной нагрузки, а не только 10А модуль максимум.

Частые вопросы

Вопрос 1: Что означает "PM-E" в названии ET 200S?

PM-E означает Power Module Electronic. Это модуль, который обеспечивает электрическое питание группой соседних ET 200S I/O модулей.который подает ток на дискретные выходной нагрузки, PM-E питает электронные схемы самих модулей В/В. Многочисленные модули PM-E в одном узловом сегменте подают электронику в независимые группы питания.

Вопрос 2: Почему нужен внешний выключатель с характеристикой C?

6ES7138-4CA01-0AA0 не обеспечивает защиту от внутреннего короткого замыкания. Без прерывателя вверх по течению короткое замыкание в полевой проводке или короткий модуль может получать неограниченный ток от питания,повреждение PM-E и подключенных модулей. Tripping characteristic C is specified because the PM-E and I/O modules present capacitive inrush current at power-on — the C curve's higher inrush tolerance prevents nuisance tripping during normal start-up while still protecting against true fault currents.

Вопрос 3: Что делает диагностика недостающего напряжения нагрузки на практике?

Если вход 24В постоянного тока в PM-E падает ниже порога обнаружения, модуль генерирует диагностическое сообщение, которое мастер PROFIBUS DP считывает как сбой модуля.Программа ПЛК мастера получает ошибку, что позволяет системе управления реагировать на потерю напряжения питания ET 200S, удаленно отключая затронутые В/В или создавая сигнализацию.Это значительно более информативно, чем просто потеря функции В/В без объяснения.

Вопрос 4: Сколько модулей ввода/вывода обеспечивает один 6ES7138-4CA01-0AA0?

PM-E подает энергию всем модулям ввода/вывода ET 200S в своей группе питания от положения PM-E до следующего PM-E или конца терминального ряда, в зависимости от того, что произойдет раньше.Количество модулей зависит от текущего потребления каждого модуля в группеОбщий ток для всех модулей в группе не должен превышать 10А при 60°С. Вычислить общий электрический ток всех модулей в группе и убедиться, что он остается в пределах этого предела.

Вопрос 5: 6ES7138-4CA01-0AA0 прекращено производство.

Сама система ET 200S была заменена платформой ET 200SP. Для существующих установок ET 200S, требующих замены модуля PM-E,проверять доступность текущих деталей Siemens через Siemens Industry MallДля новых установок ET 200SP с собственными вариантами силовых модулей является текущей платформой.Подтвердить текущую доступность и любое прекращение статуса с собственной цепочки поставок Siemens перед указанием.
