Электронный модуль 6ES7134-4NB51-0AB0 6ES7 134-4NB51-0AB0 6ES7134-4NB51-OABO

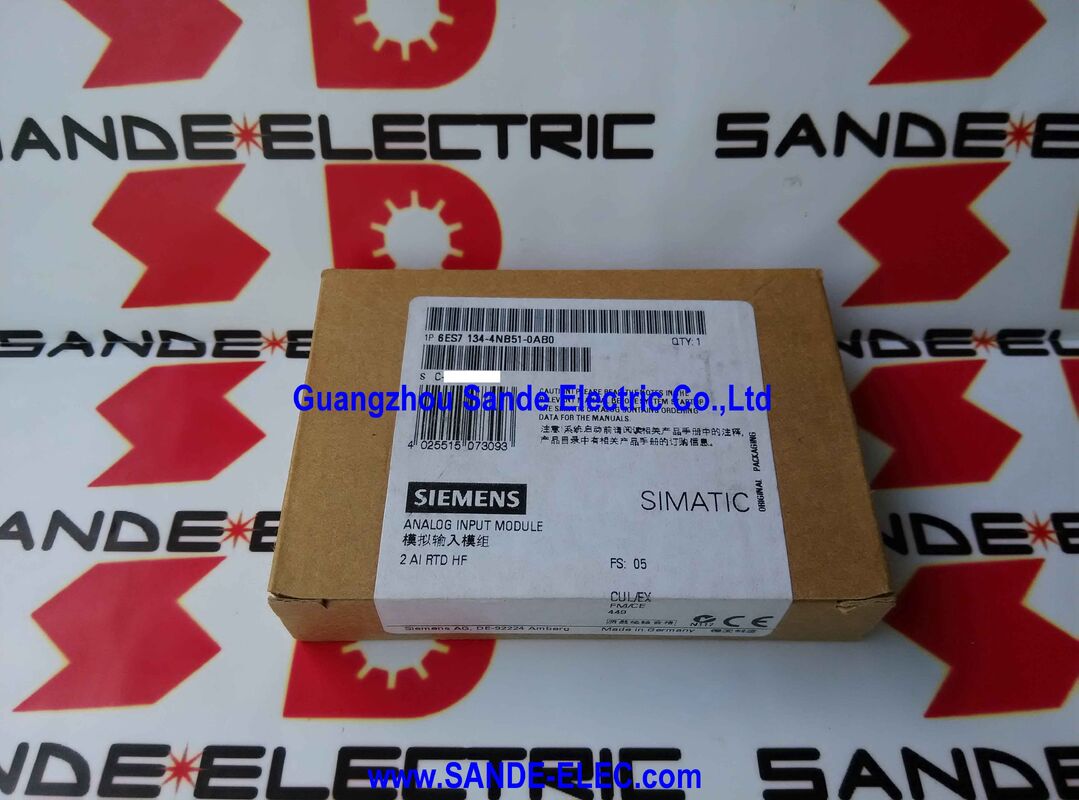

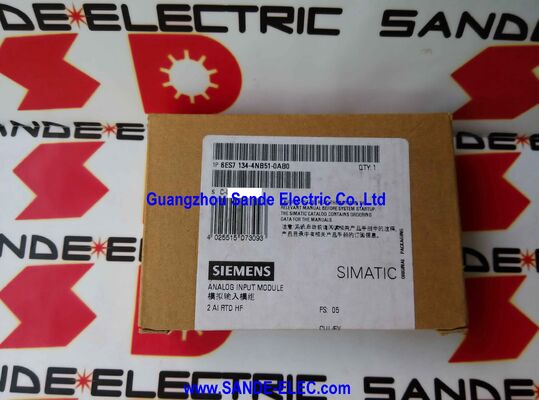

Siemens 6ES7134-4NB51-0AB0∙ SIMATIC ET 200S 2AI RTD Модуль высокой функциональности 15 битов / ± 0,1% / 2/3/4-провод / линейная компенсация

Высококачественный RTD вход 15-битный разрешение с встроенной компенсацией свинца

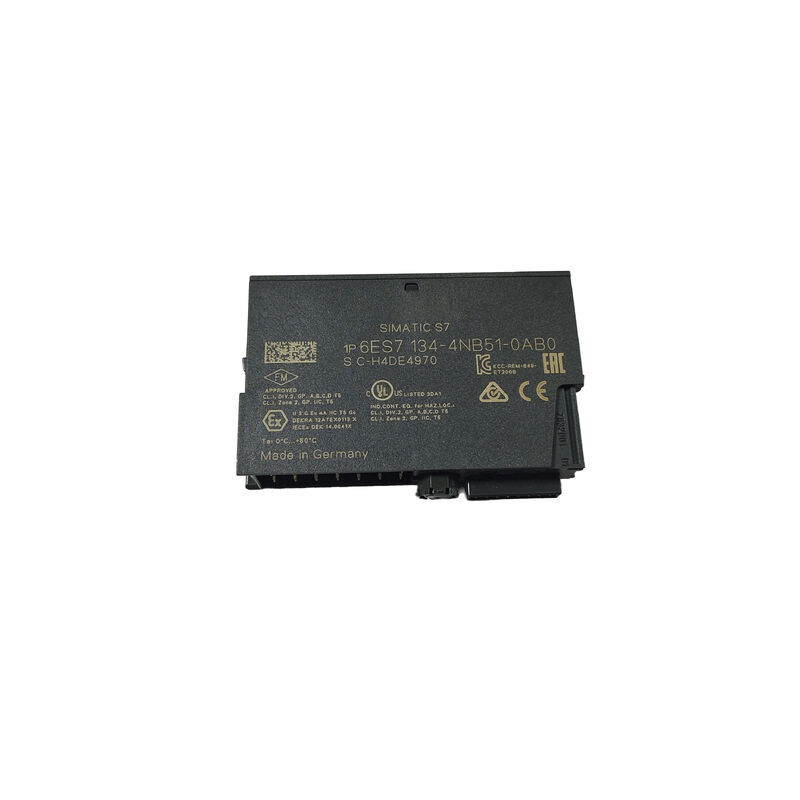

6ES7134-4NB51-0AB0 - это аналоговый входный модуль 2AI RTD High Feature для распределенного I/O Siemens SIMATIC ET 200S. Два входных канала принимают детектор температуры сопротивления (RTD) a Pt100,Pt200, Pt500, Pt1000, Ni100, Ni120, или Cu10 датчик и вернуть измерение температуры на PROFIBUS DP мастер на 15-бит плюс разрешение знака. при точности ± 0,1%,это один из самых точных вариантов ввода температуры в диапазоне аналоговых модулей ET 200S.

Определение "высокая характеристика" (HF) является значимым отличием. Стандартные модули RTD семейства ET 200S обеспечивают более низкое разрешение и менее точные измерения.Модуль HF добавляет более высокое разрешение (15-разрядные против 13-разрядных на стандартных модулях) и компенсацию внутреннего сопротивления линии, особенность, которая больше всего отличает его в полевых приложениях.

Компенсация внутреннего сопротивления линииустраняет ошибку измерения температуры, вызванную сопротивлением кабеля, соединяющего датчик RTD с модулем.сопротивление кабеля добавляет непосредственно к сопротивлению датчика и не отличается от температуры 20 Омм кабель выглядит как 20-омм (примерно 50 ° C при Pt100) температурный смещениеВнутренняя компенсационная схема модуля HF измеряет и вычитает эту ошибку сопротивления кабеля без необходимости внешней коррекции,сделать двухпроволочные установки практичными при разумной точности на расстояниях, где двухпроволочная кабельная связь является экономическим выбором.

Установки с тремя и четырьмя проводами устраняют ошибку сопротивления кабеля на датчике с использованием традиционных методов определения или моста Кельвина, но требуют большего количества проводников на датчик.Модуль поддерживает все три конфигурации проводки, давая конструктору системы гибкость в стратегии проводки датчиков по положению датчиков.

Основные характеристики

6ES7134-4NB51 против 6ES7134-4NB01 ¢ RTD против термопары

Оба носят префикс "NB" и обозначение High Feature, но измеряют разные типы датчиков:

Эти два модуля не являются взаимозаменяемыми, оба принимают один и тот же терминальный модуль ET 200S, но электроника и техника измерения полностью отличаются.Подтвердить тип датчика в установке перед указанием.

Частые вопросы

Q1: Какие типы датчиков RTD совместимы с 6ES7134-4NB51-0AB0?

Модуль принимает стандартные промышленные типы ПТР из платины и никеля: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 и Cu10 (кривые стандартов DIN/IEC).Тип датчика настраивается по каналу в параметрах модуля ET 200S во время конфигурации оборудования STEP 7 или TIA Portal. Подтвердите тип датчика, установленный в приложении перед настройкой.

Вопрос 2: Какой терминальный модуль требуется для 6ES7134-4NB51-0AB0?

Модуль требует терминального модуля ET 200S either either TM-E15S24-AT (терминал винтового типа, 6ES7193-4CL20-0AA0) или TM-E15C24-AT (терминал пружинной сцепки, 6ES7193-4CL30-0AA0).Модуль терминала обеспечивает терминалы полевой проводки и физически соединяется с рельсом ET 200SТерминальные модули необходимо заказывать отдельно.

Вопрос 3: Как работает компенсация внутреннего сопротивления линии и когда это имеет значение?

В двухпроводной схеме RTD кабель, соединяющий датчик с модулем, несет измеряемый ток и также вводит сопротивление, которое добавляет к показанию датчика в виде погрешности смещения температуры.Внутренняя компенсация применяет коррекцию, основанную на известном эталонном измерении, чтобы вычесть это сопротивление кабеля из результатаЭто имеет большое значение для длинных 2-проводных кабелей при Pt100, каждое 1Ω сопротивления кабеля вводит приблизительно 2,5°C погрешности измерения без компенсации.Модуль HF уменьшает эту ошибку без необходимости 3-проводной или 4-проводной проводки.

Вопрос 4: 6ES7134-4NB51-0AB0 прекращена. Есть ли существующая замена Siemens?

Система ET 200S была заменена платформой ET 200SP. ET 200SP предлагает эквивалентные модули ввода RTD с совместимыми возможностями измерения.источник 6ES7134-4NB51-0AB0 через вторичный рынок ET 200SДля новых системных конструкций используйте эквивалент ET 200SP. Подтвердите точный тип замены в Siemens Industry Mall.

Вопрос 5: Светодиод SF освещается на 6ES7134-4NB51-0AB0.

Светодиод SF (групповой сбой) указывает на сбой на уровне модуля обычно сигнал датчика за пределами диапазона (открытая схема, короткое замыкание или чтение датчика за пределами настроенного диапазона),или аппаратная ошибка модуля. Прочитайте диагностические данные через STEP 7 или портал TIA, чтобы определить конкретный код неисправности.он представляется как верхний или нижний уровень чтения в зависимости от типа разрыва.
