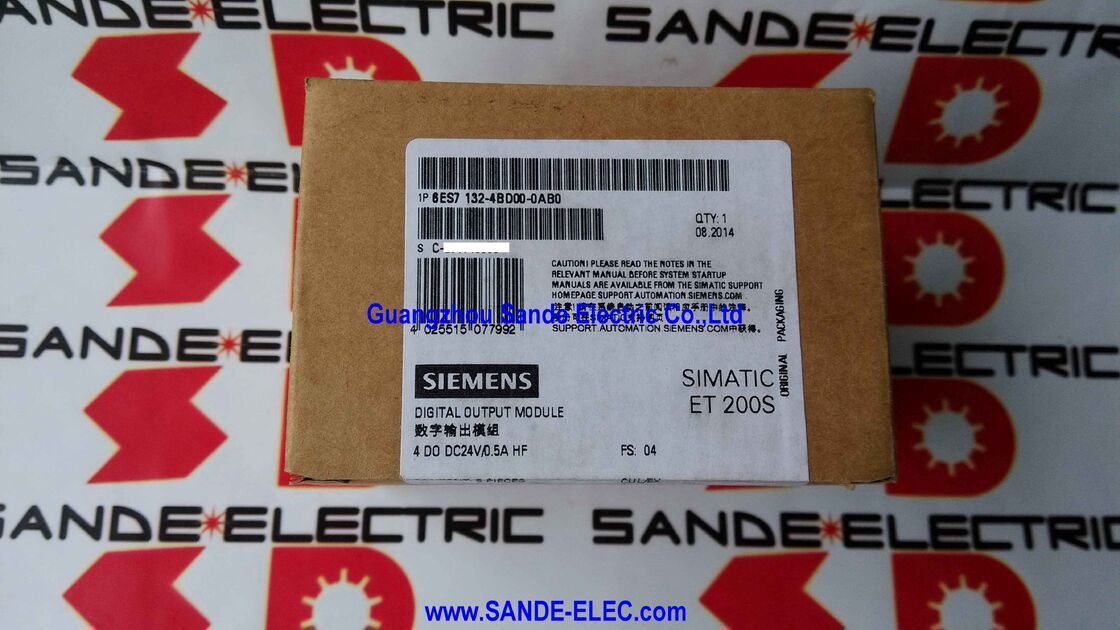

6ES7132-4BD00-0AB0 | Модуль цифрового вывода SIMATIC ET 200S 4DO — 24 В постоянного тока / 0,5 А на канал / ВЧ-диагностика / 100 мкс / 15 мм / Обнаружение короткого замыкания

4-канальный выход, ширина 15 мм — плотная интеграция в шкаф

Система распределенного ввода-вывода ET 200S построена на основе узких однофункциональных электронных модулей. 6ES7132-4BD00-0AB0 — один из вариантов вывода: 4 транзисторных выхода в корпусе шириной 15 мм. Для распределенных станций ввода-вывода с ограниченным пространством — шкафов для машинного монтажа, распределительных коробок производственной линии или компактных станций управления — ширина 15 мм обеспечивает высокую плотность ввода-вывода с несколькими модулями, установленными рядом, занимая небольшую площадь.

Каждый из четырех каналов переключает напряжение 24 В постоянного тока с током до 0,5 А — этого достаточно для электромагнитных клапанов (обычно от 0,1 до 0,4 А), индикаторных ламп, небольших катушек реле и цепей управления контакторами, которые соответствуют выходному номиналу.

Ключевые характеристики

HF — многофункциональные средства поканальной диагностики

Электронные модули ET 200S обозначаются либоСТ (Стандарт)илиВЧ (высокофункциональный). 6ES7132-4BD00-0AB0 имеет обозначение HF.

Практическое отличие заключается в диагностических возможностях. Стандартный модуль вывода (ST) переключает свои каналы и подтверждает состояние выхода, но не определяет, в каком конкретном канале возникла неисправность. ВЧ-модуль добавляет поканальное обнаружение теплового короткого замыкания. Когда нагрузка выходного канала потребляет чрезмерный ток (заклинивание соленоида, замыкание сегмента проводки или неисправная катушка клапана), ВЧ-модуль идентифицирует и сообщает конкретный неисправный канал.

Отчет о неисправности возвращается через интерфейсный модуль ET 200S в диагностический буфер ЦП. Без какого-либо изменения лестничной программы инженерная станция может точно определить, какой выходной канал и какое полевое устройство вызывают состояние перегрузки по току. Для систем с множеством исполнительных механизмов, распределенных по распределенной компоновке, это сужает расследование неисправности с «где-то на Станции 4» до «Канала 2 слота модуля 3, Станции 4».

Сценарии применения

Управление электромагнитным клапаном на разливочной машине:Восемь модулей вывода ET 200S в одной распределенной станции управляют 32 пневматическими клапанами. Функция высокочастотной диагностики идентифицирует любую отдельную катушку клапана, в которой возникает короткое замыкание, без необходимости демонтажа каждого разъема соленоида для ручного тестирования.

Управление приводом конвейера:Приводы 24 В постоянного тока (толкатели, стопоры, переключатели) на производственной линии, управляемые через распределенные станции ET 200S. Каждый 15-миллиметровый модуль компактной станции питает четыре исполнительных канала.

Цепи контрольных и сигнальных ламп:Несколько сигнальных лампочек 24 В постоянного тока и индикаторов состояния, управляемых от выходных каналов 4DO в машинном шкафу станции ET 200S. Потребление тока в пределах 0,5 А/канал.

Часто задаваемые вопросы

Вопрос 1: В чем разница между 6ES7132-4BD00-0AB0 (HF) и стандартным вариантом (ST)?

Вариант ST (например, 6ES7132-4BD02-0AA0) обеспечивает базовую функцию выхода 4DO без поканальной диагностики. Вариант HF добавляет обнаружение теплового короткого замыкания на каждом отдельном выходном канале и сообщает о неисправностях каждого канала обратно в ЦП. Выбирайте ST для экономичных установок, где не требуется поканальная диагностика; выбирайте HF, где необходима прозрачность диагностики, чтобы сократить время обслуживания.

Вопрос 2: Может ли 6ES7132-4BD00-0AB0 напрямую переключать индуктивные нагрузки?

Да, с соответствующими мерами предосторожности. Выходной транзистор рассчитан на ток 0,5А. Индуктивные нагрузки (электромагнитные клапаны, катушки реле) генерируют противо-ЭДС при отключении питания. Выходная цепь модуля обеспечивает базовую защиту, но при больших индуктивных нагрузках или длительных циклах переключения добавление обратного диода или схемы подавления в нагрузку снижает нагрузку на выходной транзистор и продлевает срок службы модуля. Проверьте характеристики конкретной индуктивной нагрузки на соответствие номинальной мощности модуля.

В3: Сколько модулей 6ES7132-4BD00-0AB0 можно установить на одну станцию ​​ET 200S?

Количество зависит от интерфейсного модуля ET 200S на станции и его максимального расширения ввода-вывода. Каждый 6ES7132-4BD00-0AB0 занимает 4 выходных бита и один физический слот в ряду терминального модуля ET 200S. В документации интерфейсного модуля указано максимальное количество электронных модулей на станцию ​​и общий бюджет мощности объединительной платы — подтвердите оба ограничения при планировании конфигурации станции.

Вопрос 4: Как подключены выходы на 6ES7132-4BD00-0AB0?

В модуле используется терминальный модуль ET 200S (серии TM-E или TM-P) для полевой проводки. Сначала монтируется терминальный модуль, полевые провода подключаются к винтовым клеммам терминального модуля, а электронный модуль фиксируется в терминальном модуле, не нарушая полевой проводки. Это позволяет снимать и заменять электронный модуль для обслуживания без отсоединения полевых кабелей.

В5: Какие светодиодные индикаторы есть на 6ES7132-4BD00-0AB0?

Модуль имеет четыре зеленых светодиода состояния выходов (по одному на канал), указывающие, когда каждый выход находится под напряжением, и диагностический индикатор, который загорается при обнаружении неисправности (короткого замыкания) на любом канале. Схема светодиодов, специфичная для каждого канала, в сочетании с диагностическим индикатором позволяет выездному технику визуально определить, какой канал активен и присутствует ли какая-либо неисправность, без подключения ноутбука.
