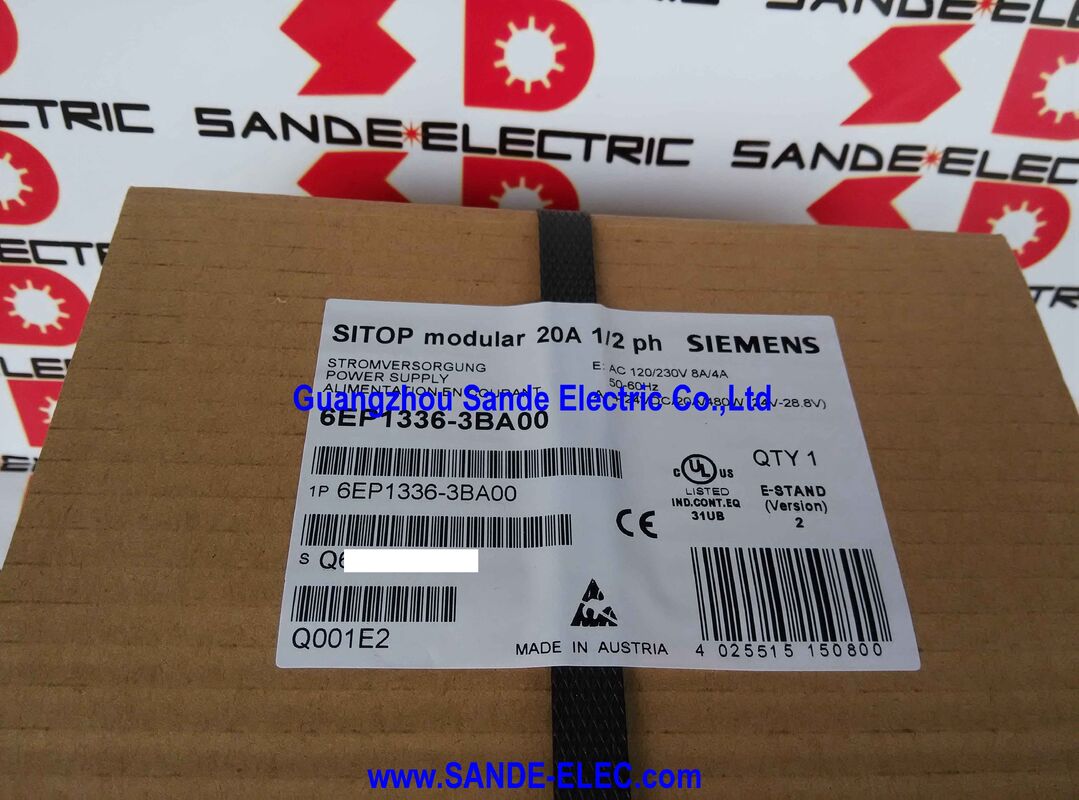

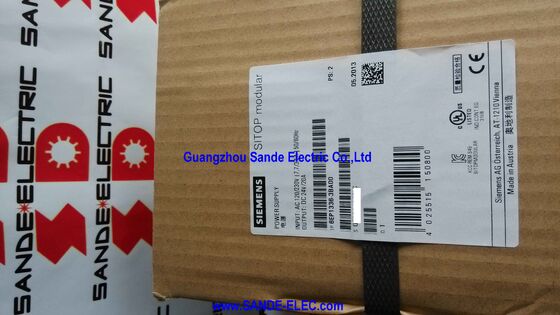

Ситоп модульный 20 Стабилизированный источник питания 6EP1336-3BA00 6EP1 336-3BA00 6EP1336-3BAOO

Сименс 6EP1336-3BA00 | Модульный источник питания SITOP 24 В постоянного тока, 20 А, 480 Вт — PSU8200, вход переменного тока широкого диапазона, усиление мощности, DIN-рейка

SITOP Modular — рабочая лошадка 20 А для требовательных панельных конструкций

6EP1336-3BA00 — это модульный источник питания SITOP компании Siemens на 20 А — отраслевой эталон надежного источника питания 24 В постоянного тока в сложных машинах и системах. Благодаря непрерывной выходной мощности 480 Вт и широкому диапазону входного напряжения 85–275 В переменного тока это устройство работает практически с любой однофазной сетью электропитания по всему миру без замены перемычек или переключателей. Независимо от того, подключена ли панель к источнику питания 120 В в Северной Америке или к источнику питания 230 В в Европе, 6EP1336-3BA00 включается правильно.

Функция Power Boost — это особенность, которая отличает SITOP Modular от базовых промышленных источников питания. Когда автоматический выключатель, защищающий нижестоящую ветвь постоянного тока с напряжением 24 В, должен отключиться, источник питания постоянного тока должен на долю секунды подать ток, в 3–10 раз превышающий номинальный ток выключателя, чтобы перевести выключатель в область магнитного (мгновенного) срабатывания. 6EP1336-3BA00 выдает ток до 60 А в течение 25 мс — в три раза больше номинального тока в 20 А — специально для надежного отключения этих выключателей. Без достаточного добавочного тока неисправная ветвь потребляет постоянный ток, не может отключить автоматический выключатель и может привести к повреждению или пожару.

Поведение при коротком замыкании можно выбрать между двумя режимами. В режиме постоянного тока источник питания ограничивает ток до номинального значения, и выходное напряжение падает, что полезно для систем, где нагрузка должна получать некоторую мощность даже во время неисправности. В режиме отключения с фиксацией источник питания отключается при коротком замыкании и требует ручного сброса, что полезно для контролируемого реагирования на неисправность, когда система должна остановиться и предупредить оператора.

Ключевые характеристики

Примечание по замене — 6EP1336-3BA10

6EP1336-3BA10 является подтвержденной прямой заменой Siemens 6EP1336-3BA00. Электрические характеристики идентичны: тот же вход переменного тока 85–275 В, тот же выходной ток 24 В постоянного тока/20 А/480 Вт, такое же усиление мощности и функции светодиодной подсветки. Физическое отличие заключается в ширине корпуса — 90 мм у 3BA10 против 160 мм у 3BA00. 3BA10 занимает меньше места на DIN-рейке. При дооснащении проверьте вырез в панели и пространство на DIN-рейке.

Часто задаваемые вопросы

Вопрос 1. Что такое функция Power Boost и почему она важна?

Power Boost подает ток до 60 А в течение 25 мс — в три раза больше номинального тока в 20 А. Этот пиковый ток необходим для отключения магнитных выключателей в сети распределения постоянного тока 24 В. Для мгновенного срабатывания магнитного расцепителя стандартного выключателя требуется ток, в 5–10 раз превышающий номинальный. Без достаточного добавочного тока неисправная ветвь может не отключить автоматический выключатель, в результате чего неисправность сохранится. Функция Power Boost 6EP1336-3BA00 обеспечивает надежное и быстрое отключение последующих защитных устройств.

Q2: В чем разница между постоянным током и фиксацией отключения при коротком замыкании?

В режиме постоянного тока источник питания ограничивает свой выходной ток примерно до номинального значения при коротком замыкании выхода — выходное напряжение падает, источник питания остается включенным, а нагрузка получает защищенный ток. При устранении короткого замыкания питание восстанавливается автоматически. В режиме отключения с фиксацией источник питания полностью отключает свой выход и фиксируется — для перезапуска требуется ручной сброс (обычно циклически отключающий вход переменного тока). Выберите фиксированное отключение, когда неисправность должна остановить работу системы и вызвать реакцию оператора.

В3: Выходное напряжение регулируется. Какова цель регулировки напряжения выше 24 В постоянного тока?

Выход регулируется от 24 В до 28,8 В постоянного тока. Более высокое выходное напряжение компенсирует падение напряжения при длинных кабелях между источником питания и удаленными нагрузками 24 В. Если источник питания находится на одном конце большой панели или машины, а нагрузка находится на другом конце, сопротивление кабеля снижает напряжение на клеммах нагрузки. Установка выходного напряжения 25 В или 26 В обеспечивает подачу напряжения 24 В на клеммы нагрузки, несмотря на падение напряжения в кабеле. Перед регулировкой измерьте напряжение на клеммах самой удаленной критической нагрузки.

Вопрос 4: Можно ли подключить несколько блоков 6EP1336-3BA00 параллельно для увеличения тока?

Да. Модульная серия SITOP поддерживает параллельную работу с дополнительным симметричным распределением нагрузки. Выходное напряжение установлено одинаково на обоих устройствах, и оба питают общую шину постоянного тока 24 В. Для полностью автоматического распределения нагрузки в параллельную конфигурацию добавляются резервные модули Siemens (например, модуль резервирования SITOP), обеспечивающие истинное резервирование N+1.

Вопрос 5: Откуда поступает 6EP1336-3BA00 после прекращения производства?

Через созданный рынок запасных частей SITOP PSU — авторизованных дистрибьюторов Siemens (где запасы остаются), специализированных дилеров по промышленным источникам питания и проверенных дополнительных поставщиков. Для новых закупок 6EP1336-3BA10 является прямой заменой с идентичными электрическими характеристиками в более узком корпусе. Подтвердите место на панели, прежде чем указывать 3BA10 в качестве замены существующей установки 3BA00.
