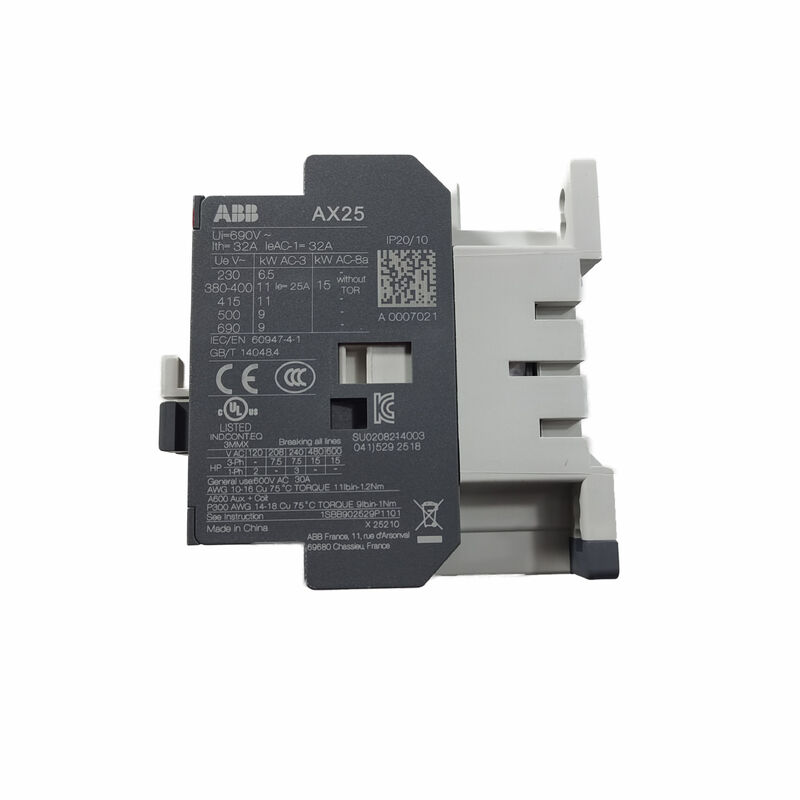

Контактор ABB AX25301081 на 25А с катушкой 24В AC
Коммутация трехфазных двигателей
ABB AX25301081, обозначенный как AX25-30-10-81, представляет собой трехполюсный контактор для управления двигателями и силовыми цепями. Его катушка на 24В AC работает на частоте 50/60 Гц. Три нормально разомкнутых силовых контакта коммутируют нагрузку. Один встроенный нормально разомкнутый вспомогательный контакт поддерживает функции цепи управления.
Электрические характеристики
| Параметр |
Спецификация |
| Обозначение продукта |
AX25-30-10-81 |
| Идентификатор продукта ABB |
1SBL931074R8110 |
| Силовые контакты |
3 НР |
| Встроенный вспомогательный контакт |
1 НР |
| Напряжение катушки |
24В AC, 50/60 Гц |
| Номинальный ток AC-3 |
25А при 380/400В, 55°C |
| Мощность двигателя AC-3 |
11 кВт при 380/400В |
| Номинальный ток AC-1 |
32А при 690В, 40°C |
| Тип клемм |
Винтовые клеммы |
Интеграция цепи управления
Вспомогательный контакт может обеспечивать цепь удержания или сигнал рабочего состояния. Совместимые фронтальные или боковые вспомогательные блоки позволяют добавлять дополнительные управляющие контакты. Выбирайте защиту от перегрузки и короткого замыкания в соответствии с двигателем и цепью.
Области применения
Подходящие области применения включают панели управления насосами, системы вентиляции, конвейеры и промышленное оборудование. Выбирайте контактор в соответствии с рабочим напряжением, током двигателя и режимом коммутации.
Часто задаваемые вопросы
В1: Какое напряжение питания катушки требуется для этого контактора?
О: 24В AC при 50/60 Гц.
В2: Сколько встроенных вспомогательных контактов?
О: Один нормально разомкнутый контакт.
В3: Какова его номинальная мощность двигателя при 400В?
О: 11 кВт в режиме AC-3.
В4: Обеспечивает ли он защиту двигателя от перегрузки?
О: Нет. Требуется соответствующее отдельное защитное устройство.
