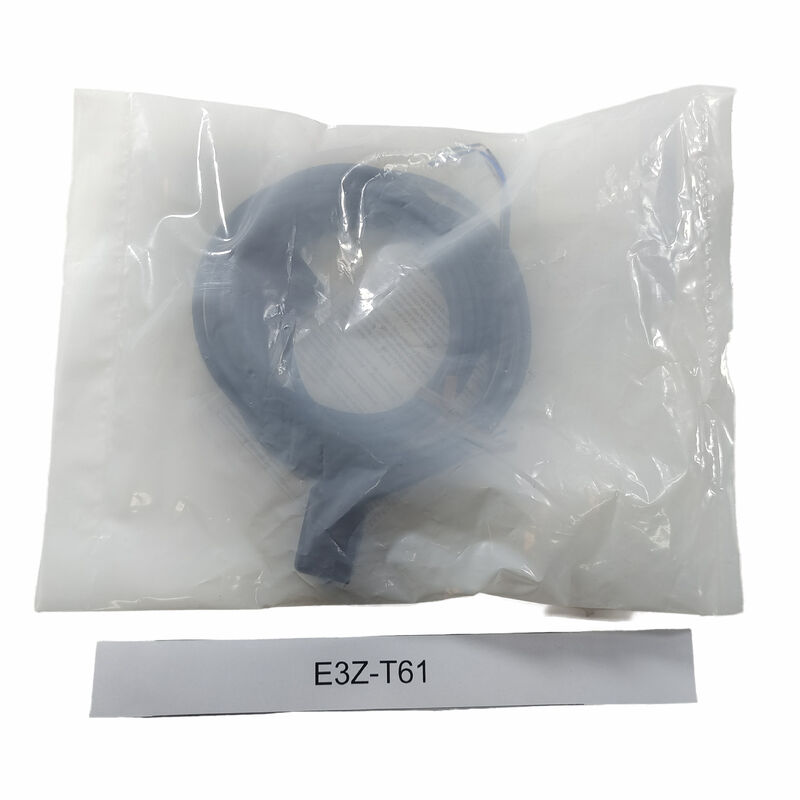

Фотоэлектрический датчик на пересечение луча OMRON E3Z-T61 NPN, 15 м

Обнаружение на конвейере

OMRON E3Z-T61 использует отдельные излучатель и приемник для обнаружения объектов, прерывающих инфракрасный луч. Расстояние срабатывания 15 м позволяет устанавливать его в широких проемах для оборудования. Встроенный усилитель подает сигнал переключения непосредственно на совместимый вход управления.

Технические характеристики

Применение на производственной линии

Типичные области применения включают обнаружение картонных коробок в упаковочном оборудовании, подсчет деталей на конвейерах и проверку наличия при автоматизированной сборке. Измерение на пересечение луча подходит для непрозрачных продуктов, которые надежно блокируют оптический путь.

Выравнивание и регулировка

Установите излучатель и приемник лицом друг к другу. Выровняйте луч, затем установите чувствительность с помощью однооборотного регулятора. Проверьте индикатор стабильности приемника и подтвердите переключение на фактическую цель. Выберите Light-ON или Dark-ON в соответствии с последовательностью управления.

Часто задаваемые вопросы

В1: Нужен ли E3Z-T61 отражатель?
О: Нет. Здесь используются отдельные излучатель и приемник.

В2: какой тип вывода у него есть?
A: NPN с открытым коллектором, рассчитан на максимальную нагрузку 100 мА.

В3: Можно ли изменить режим переключения?
А: Да. Можно выбрать режим «Свет-ВКЛ» и «Темно-ВКЛ».

В4: Каково максимальное расстояние срабатывания?
A: 15 м между совмещенными излучателем и приемником.
