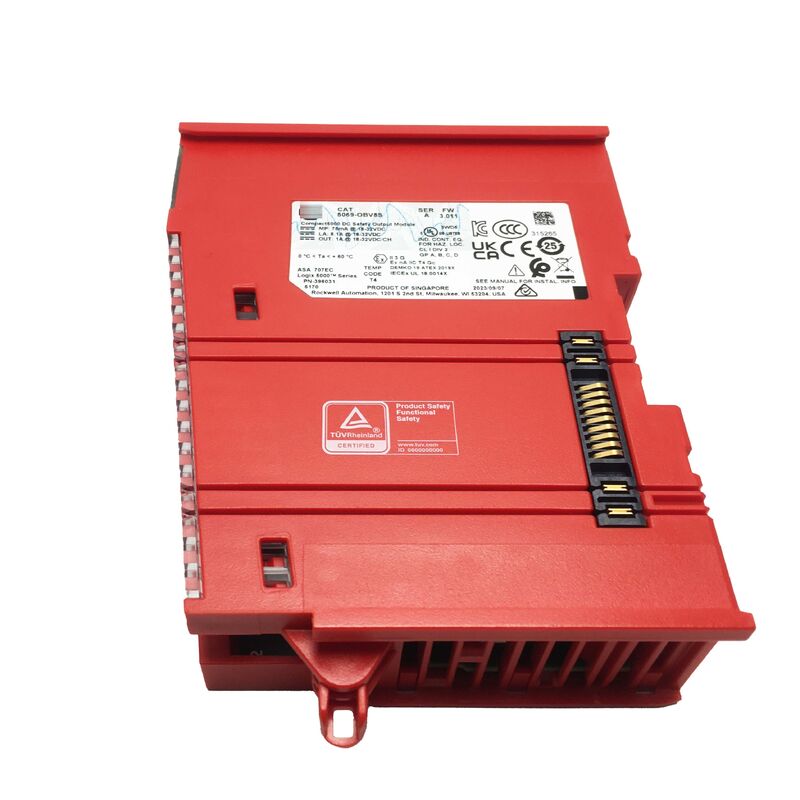

5069-OBV8S AB Модуль выхода безопасности 5069OBV8S Оригинальный новый

Номер каталога:5069-OBV8S

Производитель:Роквелл Автоматизация / Аллен-Брэдли

Семейство продуктов:Compact 5000 I/O

Тип модуля:Конфигурируемый безопасный цифровой выход (с источником или биполярный)

Канал:8

Выходное напряжение:24В постоянного тока (диапазон 17,5-32В постоянного тока)

Уровень безопасности:SIL CL3 / PLe / Категория 4

5069-OBV8S - это 8-канальный конфигурируемый цифровой выходный модуль безопасности из семейства Compact 5000 I/O от Allen-Bradley. Он обеспечивает выходные источники постоянного тока 24 В, сертифицированные по уровню целостности безопасности CL3,Уровень производительности e (PLe), и Категория 4 ∙ высший уровень функциональной безопасности для промышленной автоматизации.

Данный модуль предназначен для применений, в которых защитная система машины, выходные системы безопасности и управляемые функции остановки требуют сертифицированных выходных систем безопасности с интегрированным обнаружением неисправностей.

Модуль работает как локальный В/В в системах CompactLogix 5380, Compact GuardLogix 5380 или CompactLogix 5480 и функционирует как распределенный В/В через EtherNet/IP для CompactLogix 5380.Комплект GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 и GuardLogix 5580 контроллеры.

Конфигурируемый тип вывода √ источник или биполярный √ удовлетворяет широкому спектру требований к проводам полевых устройств, не требуя различных вариантов модулей для различных приложений.

На 1 ампер на канал модуль управляет нагрузками, типичными для применения в области безопасности машин: катушки реле безопасности, схемы включения светового занавеса, соленоиды клапанов и сигналы включения двигателя.Восемь независимых каналов в одном тонком модуле обеспечивают значительную производительность при сохранении пространства панели и шасси.

Уровень целостности безопасности 3 (SIL 3) является самым высоким уровнем безопасности, определенным в IEC 62061 для безопасности машин. Он соответствует вероятности опасного сбоя в час в диапазоне от 10−8 до 10−7.Ясно говоря., это уровень, требуемый для функций безопасности, которые должны работать надежно перед лицом серьезного потенциального вреда.

Уровень производительности e (PLe) и категория 4 являются эквивалентными обозначениями из ISO 13849-1.

Category 4 requires that a single fault does not lead to loss of the safety function and that the fault is detected before the next safety demand is made — or at least before the next normal machine cycle.

5069-OBV8S достигает этих рейтингов благодаря своей двуканальной архитектуре вывода и комплексной встроенной диагностике.

Модуль постоянно контролирует свои выходы на потерю мощности поля, условия отсутствия нагрузки, короткие замыкания, перегрузки и перегрев.Защита от обратного напряжения и защита от перенапряжения встроены в оборудованиеЭта диагностика работает независимо от программы безопасности, обеспечивая защиту на уровне оборудования ниже логики программного обеспечения.

Обозначение "конфигурируемый" в полном названии модуля относится к его выбираемому выходному электрическому типу.Источники выходов подачи тока от модуля к нагрузке , и нагрузка соединяется между этим терминалом и землей.

Это наиболее распространенная конвенция проводки для выводов безопасности станков и роботов.

Bipolar configuration allows the module's outputs to be used in circuits where the current direction may vary — useful in specific valve driver and actuator applications where the load requires both polarities at different operating points.

Тип вывода настраивается в программном обеспечении Studio 5000 Logix Designer как часть конфигурации модуля.

Модули Compact 5000 I/O используют технологию встроенного коммутатора емкостью 1 Гб, которая поддерживает топологии Linear и Device Level Ring (DLR).

Эта высокоскоростная связь на заднем плане обеспечивает быструю скорость передачи между контроллером и модулями В/В, что имеет решающее значение для приложений безопасности, где бюджет времени реакции на безопасность ограничен.

Модуль 4.5 ms safety reaction time is the time from detecting a change on the safety input side to updating the safety output — a key parameter for calculating the overall system reaction time in a safety function.

Это должно быть добавлено к другим временным задержкам в цепочке безопасности (время ответа датчиков, выполнение функции безопасности,реакция привода) при проверке производительности полной функции безопасности в зависимости от требуемого времени остановки.

Модуль также интегрируется в более широкую экосистему Compact 5000, получая распределение энергии на поле от совместимых модулей Compact 5000, которые предоставляют эту услугу.
