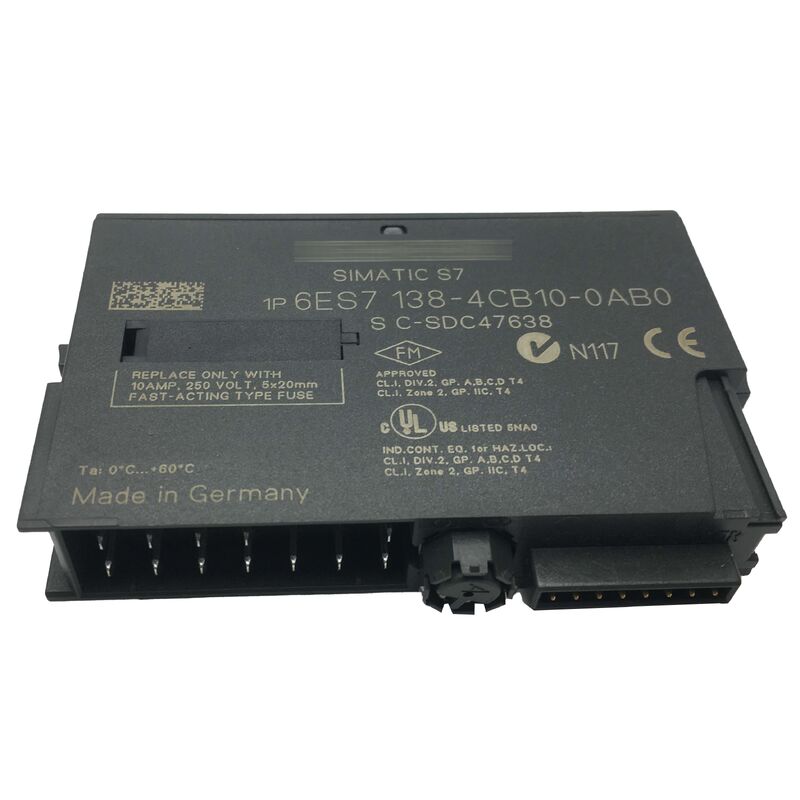

6ES7138-4CB10-0AB0 Симатический S7 ET 200S Модуль питания 6ES71384CB100AB0 Новый оригинальный

6ES7138-4CB10-0AB0 - это модуль питания PM-E для распределенных систем ввода-вывода Siemens ET200S.модуль PM-E служит электрической основой, а не компонентом для обработки данных.

Он подает напряжение нагрузки электронным модулям в своей группе напряжения и обеспечивает непрерывный мониторинг напряжения.Все выходы привода и сигналы, отправляемые на полевые устройства, зависят от PM-E, обеспечивающего стабильную, контролируемая мощность.

Этот модуль предлагает исключительную универсальность с его широким диапазоном напряжений, обрабатывая напряжения постоянного тока от 24 до 48 В и напряжения переменного тока от 24 В до 120 В и до 230 В.Это исключает необходимость в нескольких вариантах силовых модулей в разных секциях системы.

Примечание:Этот продукт прекращается производство. Siemens теперь производит 6ES7138-4CB11-0AB0 как его прямую замену.но обслуживание требует поставки оригинального модуля, так как преемник может быть не совместим во всех конфигурациях.

PM-E непрерывно контролирует напряжение питания по всей группе напряжения.модуль незамедлительно обнаруживает и сообщает о сбое на уровне аппаратного обеспечения без ожидания опроса ЦП.

Диагностическая информация проходит по двум одновременным путям:

• Светодиодные индикаторы на модуле обеспечивают непосредственное визуальное состояние зеленый для нормальной работы, красный для нарушений
• Информация о состоянии вводится в изображение процесса PROFIBUS DP и достигает программы PLC для выходов сигнализации, инициирования безопасного состояния или событий SCADA

Защита от короткого замыкания использует заменяемый быстрый предохранитель, который открывается во время коротких замыканий выхода для защиты низовой проводки поля и самого модуля.Модуль также включает в себя защиту от обратной полярности для предотвращения повреждений от неправильной проводки питания постоянного тока.

В станции ET200S модуль PM-E определяет начало группы напряжения.

Многочисленные модули PM-E в одной станции создают независимые группы напряжения, позволяя различные напряжения питания для разных секций при совместном использовании одного и того же соединения PROFIBUS DP и адресации процессора.

Эта архитектура позволяет одной головной станции ET200S обслуживать полевые устройства с различными требованиями к напряжению, например, контакторы переменного тока 230 В в одной группе напряжения и 24 В постоянного тока в другой.

Компактная 15 мм ширина терминала 6ES7138-4CB10-0AB0 поддерживает узкие границы группы напряжения на установке рельса.

Красный светодиод указывает на неисправность в группе напряжения, как правило, потеря напряжения питания, взрыв предохранителя или падение напряжения ниже порога мониторинга.Сначала проверьте напряжение подачи нагрузки на терминалах PM-EЕсли это верно, проверьте заменяемые предохранители.

В большинстве случаев, да 4CB11-0AB0 был разработан как прямая замена.проверять конкретную версию прошивки модуля интерфейса ET200S и любые настройки конфигурации в STEP 7 перед заменой, так как некоторые конфигурации могут требовать обновления параметров.

Функция резервного копирования позволяет станции ET200S поддерживать последнее состояние вывода, когда ПЛК-CPU переходит в режим STOP или связь прерывается.Это предотвращает непреднамеренные изменения вывода во время остановок процессора, которые могут вызвать проблемы с машиной или процессом.

Зажигалка, которая сразу же открывается, указывает на постоянное короткое замыкание вниз по течению в полевой проводке, подключенном приводе или поврежденном электронном модуле.Не заменяйте предохранитель снова, не определив и не устранив ошибкуОтсоедините провода поля и проверьте каждую схему отдельно, чтобы найти короткий провод.

Этот модуль был разработан для станций ET200S на базе PROFIBUS DP. Станции PROFINET ET200S используют различные типы модулей интерфейсов.Подтвердить протокол связи головной станции ET200S перед смешиванием энергомодулей из разных вариантов, поскольку контекст конфигурации системы отличается.
