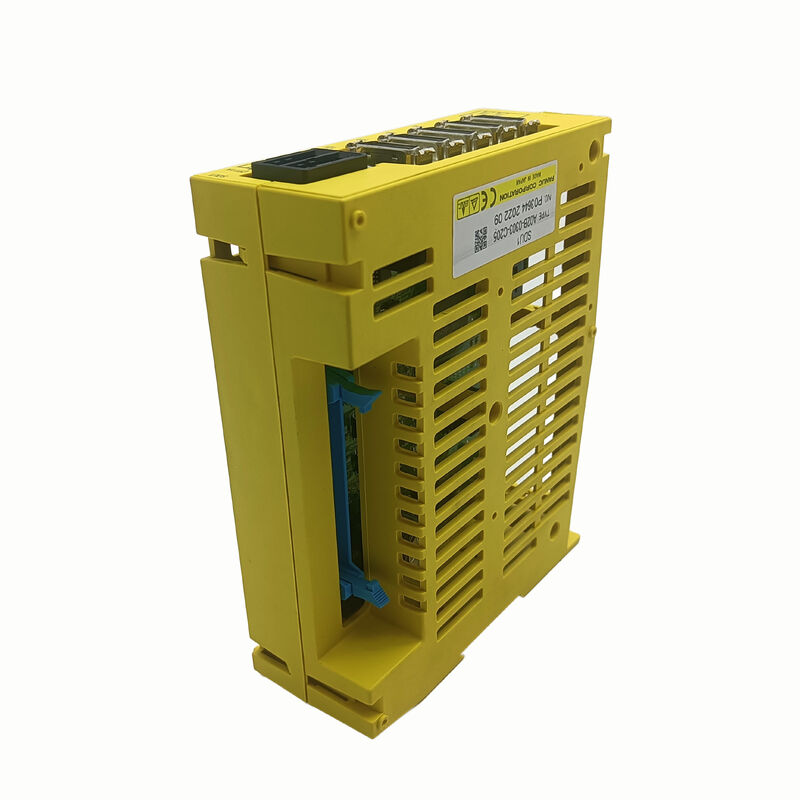

Оригинальный блок питания Fanuc для автоматизации 24В A02B-0303-C205

FANUC A02B-0303-C205∙ SDU1 Базовый 4-осевой интерфейс отдельного детектора FSSB / Обратная связь положения / Серия 30i/31i/32i

Что делает SDU1 в архитектуре FANUC

A02B-0303-C205 - это SDU1 Basic a Separate Detector Interface unit, которая соединяет внешние детекторы положения (линейные шкалы,вращающиеся кодеры, установленные на конструкции машины, а не на вал сервомотора) к FANUC CNC через серийную шину FSSB. На станках с ЧПУ с полным управлением положением в замкнутом цикле детектор устанавливается на столе станка или на гайке шарового винта, возвращая фактическое положение оси независимо от кодера сервомотора.Это закрывает петлю положения в механической рабочей точке, устраняя ошибки от отклонения шарового винта, теплового расширения и механического соответствия между двигателем и столом.

A02B-0303-C205 принимает сигналы от четырех отдельных детекторов и передает данные о местоположении в CNC через FSSB - ту же оптическую шину, которую используют FANUC FSSB сервоусилители.SDU1 подключается к цепочке FSSB вместе с усилителями, и CNC управляет всеми обратными сообщениями о положении через эту единую высокоскоростную оптическую сеть.

Основные характеристики

Пропускная способность на четырех оси в одном модуле

SDU1 Basic обрабатывает четыре канала детектора из одного модуля ∙ четыре отдельных соединения детектора, одновременно возвращающие данные о местоположении в CNC.Для станков обработки с отдельной скальной обратной связью по всем четырем основным линейным осям (XДля машин, требующих более четырех отдельных осей детектора, дополнительные единицы SDU1 цепляются в сеть FSSB.

Выбор Требуется точное число деталей

Серия A02B-0303 охватывает различные варианты SDU. Подтвердите A02B-0303-C205 конкретно на этикетке установленного модуля или функциональной ролиКонфигурация FSSB и набор параметров оси CNC построены вокруг конкретного варианта SDU; замена другого суффикса рискует связью или ошибками конфигурации оси.

Частые вопросы

Вопрос 1: Что делает SDU1, чего не делает кодер сервомотора?

Сервомоторный кодер обеспечивает обратную связь позиций от вала двигателя, адекватный для управления полузакрытым циклом.Отдельный детектор возвращает фактическое положение оси на столе машины или шаровой винтЭто устраняет ошибки позиционирования от отклонения толщины шарового винта, теплового расширения и механического соответствия.A02B-0303-C205 является интерфейсным блоком FSSB, который соединяет эти отдельные детекторы с CNC.

Вопрос 2: Какие поколения FANUC CNC совместимы?

SDU1 Basic использует FSSB-интерфейс волоконно-оптического кабеля, что делает его совместимым с элементами управления FANUC i-серии, поддерживающими FSSB: серии 30i, 31i, 32i, 16i, 18i и 160-MC.Он не совместим с более ранними поколениями CNC, которые использовали не-FSSB-архитектуры сервокоммуникаций.

Вопрос 3: Сколько SDU1 может быть подключено к одной системе FANUC CNC?

Для более чем четырех отдельных осей детектора, один A02B-0303-C205 обеспечивает четыре канала детектора.дополнительные модули SDU1 расширяют системуНабор параметров оси FSSB CNC должен отражать полную топологию цепи.

Вопрос 4: Требуется ли замена A02B-0303-C205 изменениями параметров CNC?

Для замены на одинаковые элементы в одном и том же положении цепи FSSB существующие топологические параметры CNC FSSB охватывают замену без изменений.Если топология цепи изменена или запасной блок имеет другую конфигурацию оси, параметры распределения оси FSSB и интерфейса детектора CNC должны быть пересмотрены до повторного ввода в эксплуатацию.

Вопрос 5: Где находится источник A02B-0303-C205?

Через FANUC i-серии послепродажный FANUC CNC дилеры и специалисты по ремонту. Обмен и проверенные излишки доступности. Подтвердить A02B-0303-C205 конкретно.Для критически важных для производства машин с отдельным детектором управления замкнутой цепью, удерживая проверенный запасный, минимизирует время восстановления. Сбой SDU1 отключает отдельную обратную связь детектора на всех четырех связанных осях одновременно.
