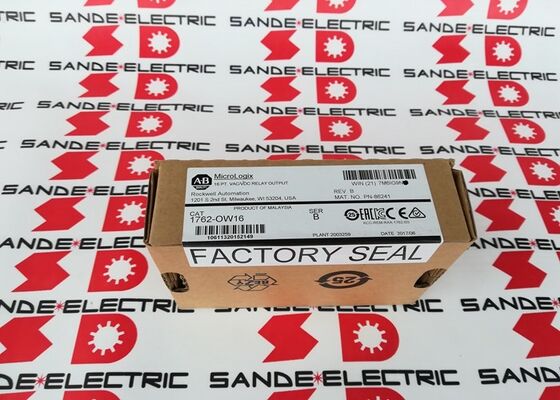

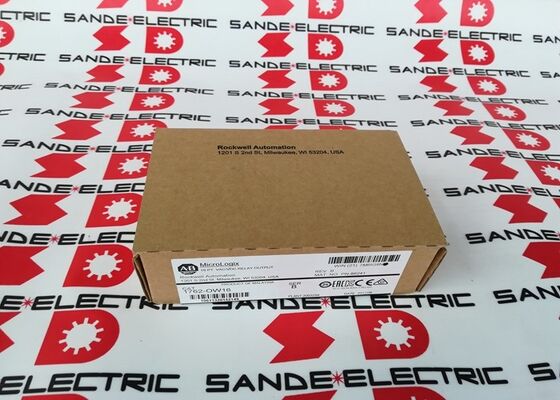

Один завод запечатанный Аллен Брэдли Микрологикс 16 точек Выходная модель 1762-OW16 1762OW16 1762-0W16

Аллен-Брэдли 1762-OW16 ∙ MicroLogix 1200 16-точечный модуль выхода ретрансляции AC/DC ∙ Класс 1 Диви 2 / 2.5A/Точка / IP20

16 Выходы реле для смешанных переменных и постоянных полевых нагрузок

1762-OW16 расширяет возможности вывода контроллера MicroLogix с 16 контактами реле формы A. Каждый реле изолирован независимо друг от друга.который может быть переменным или постоянным в пределах номинального диапазонаОдна группа из 8 может переключать контакторы постоянного тока 24 В, в то время как соседняя группа переключает электроприборы постоянного тока 120 В, все на одном модуле.Эта гибкость устраняет необходимость в отдельных транзисторах и модулях выхода реле в панелях, где сосуществуют как переменные, так и постоянные полевые нагрузки.

Две группы из 8 выходов имеют общий терминал в каждой группе.или любой комбинации, в общей сложности 8AВычислите наихудший случай одновременного нагрузки на группу во время проектирования панели и подтвердите, что он остается в пределах этого предела.

Задержка сигнала включения/выключения 10 мс характерна для выходной модуля реле и присуща механическому времени закрытия контакта реле и времени отключения.соответствуют выходные модули транзисторов (1762-OB16 или аналогичные).

Основные характеристики

Класс 1, раздел 2 Соответствие опасным зонам

1762-OW16 имеет класса 1,Разрешение на установку опасных мест в подразделении 2 (С1D2) ️ подтверждающее его пригодность для установки в среде, где в аномальных условиях могут присутствовать горючие газы или парыОдобрение C1D2 имеет значение для нефтегазовой, химической и аналогичной отраслей промышленности, где модули расширения В/В на уровне панелей могут быть установлены в или рядом с засекреченными зонами.Подтвердить соответствие требованиям в соответствии со специфической зональной классификацией установки перед указанием.

Частые вопросы

С какими контроллерами MicroLogix совместим 1762-OW16?

1762-OW16 совместим с контроллерами MicroLogix 1100, 1200 и 1400 через шину расширения 1762.Проверьте документацию контроллера для максимального количества модулей и общего расширения I / O в вашей конкретной конфигурации..

Вопрос 2: Могут ли две группы выводов работать при разных напряжениях?

Да, у каждой группы есть свой общий терминал Это позволяет одной группе переключать 24V постоянного тока нагрузки, в то время как другие переключает 120V переменного тока нагрузки одновременно из того же модуля.

Вопрос 3: Выход, кажется, активируется (клики ретрансляции), но нагрузка поля не реагирует. Что следует проверить?

Проверить наличие напряжения подачи поля на общем терминале соответствующей группы. Проверить, что проводка соединяется от общего через нагрузку поля к выходному терминалу контакта реле.Механическое закрытие контакта реле может быть подтверждено с помощью тестера непрерывности через выходный терминал и обычно, когда выход PLC принудительно на.

Вопрос 4: Каков ожидаемый срок службы контакта реле на 1762-OW16?

Срок службы электрического реле составляет не менее 100 000 операций при номинальной нагрузке.5А нагрузки циркулируют быстрее через контактный материалДля выходов, которые переключаются на высокой частоте, рассмотрим выходной модуль транзистора, где приложение позволяет нагрузку постоянного тока.

Вопрос 5: Удаление 1762-OW16 с включенным питанием повреждает модуль?

Роквелл предупреждает о необходимости удаления или установки модулей 1762 с применением электричества. что может вызвать повреждение в опасной среде.,Всегда отключайте питание системы перед вставкой или выводом этого модуля.
