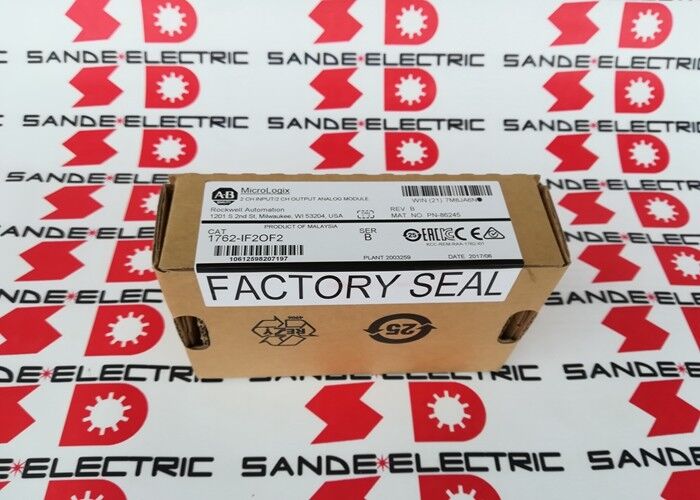

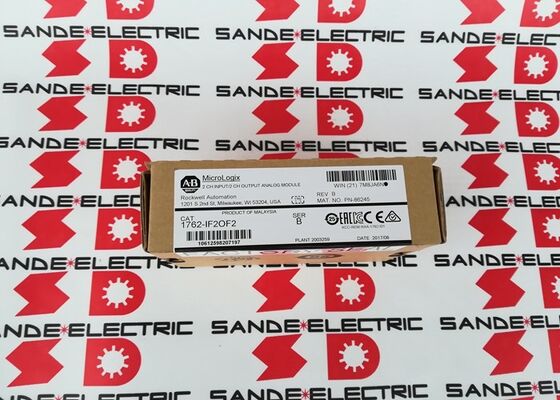

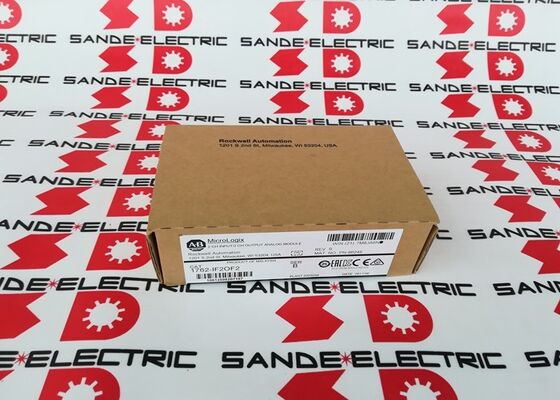

AB Новый Аллен Брэдли 1762-IF2OF2 Модуль 4-точечного аналогового гребня MicroLogix

Аллен-Брэдли 1762-IF2OF2 ∙ MicroLogix 4-канальный аналоговый комбинированный модуль ∙ 2 В / 2 В / 12-битный / 0 ∙ 10 В / 4 ∙ 20 мА / изолированный

Аналоговый вход и выход из одного слота 1762

1762-IF2OF2 добавляет четыре аналоговых канала - два внутрь, два наружу - в контроллер MicroLogix через шину расширения 1762.Он объединяет то, что в противном случае потребовало бы отдельных входных и выходных модулей в одном слоте, уменьшая количество оборудования и количество панелей для машин, которые требуют как аналоговых измерений, так и аналогового управления.

Два входных канала являются дифференциальными, каждый вход имеет свой положительный и отрицательный терминалы, изолированные друг от друга.:помехи от наземных петлей, общих кабельных щитов, и близлежащей электропроводки влияют на обе входные линии одинаково и отменяются в дифференциальной цепи.Для сенсорных сигналов, работающих в шумной промышленной среде, это напрямую улучшает надежность измерений без добавления внешней сигнальной кондиционирования.

Как входы, так и выходы принимают либо сигналы напряжения (010 В постоянного тока), либо сигналы тока (420 мА), настраиваемые на канал.и скоростные эталонные потенциометрыРежим тока соответствует стандарту петли 4 ′′ 20 мА, найденному на промышленных передатчиках для давления, потока, температуры и уровня ′′, где ток петли остается точным даже при сопротивлении кабеля.

Основные характеристики

12-битное разрешение, что это значит на практике

При 12-битном разрешении модуль разрешает аналоговые входы и выходы до 4096 шагов по всему диапазону.Каждый подсчет составляет приблизительно 0.024 бар достаточно для контроля давления в замкнутом цикле или контроля качества.12% repeatability specification confirms that repeated readings of the same physical signal vary by no more than this fraction — precision relevant when comparing measurements over time or between process cycles.

Диагностика условий за пределы диапазона и за пределы диапазона сигналы знака за пределами действительного диапазона ввода , непосредственно отличается от действительного показания низкой мощности при 4mA.

Частые вопросы

Вопрос 1: Могут ли входы и выходы устанавливаться независимо друг от друга для режима напряжения или тока?

Да. Каждый из двух входных каналов и каждый из двух выходных каналов может быть независимым образом настроен для напряжения (010 В постоянного тока) или тока (420 мА).Это позволяет одному вводу читать датчик напряжения, а другой читать передатчик потоковой петли одновременно на том же модуле.

Вопрос 2: Совместим ли 1762-IF2OF2 с MicroLogix 1100 и 1400 или только с 1200?

1762-IF2OF2 совместим с MicroLogix 1100, 1200 и 1400. Все три контроллера используют формат шины расширения 1762.Подтвердите максимальное количество модулей расширения контроллера и общий расширенный бюджет в специальной документации MicroLogix перед настройкой.

Вопрос 3: Что такое дифференциальный вход и почему он важен?

Дифференциальные входы измеряют разницу напряжения между двумя выделенными терминалами на канал, а не измеряют против общего.Это отклоняет помехи общего режима, шум, который появляется одинаково на обоих терминалах, отменяется в дифференциальном измерении.В условиях с переменным наземным потенциалом, длинными кабелями или соседними кабелями переменного тока дифференциальные входы значительно улучшают целостность сигнала по сравнению с однокончательными альтернативами.

Вопрос 4: Аналоговый вход читается неправильно, несмотря на то, что передатчик подтвержден.

Проверьте конфигурацию режима ввода (напряжение против тока) в параметрах модуля. Ввод, настроенный на режим напряжения, подключенный к передатчику 4 ′′ 20 мА, дает неправильные показания.Проверьте, что цепь питания передатчика подключена и в пределах диапазона. Для режима тока 420mA измерять фактический ток цепи на терминалах модуля с помощью мА-метра; правильное измерение на терминалах с неправильными показаниями модуля указывает на ошибку модуля.

Вопрос 5: Как 1762-IF2OF2 физически подключен к контроллеру MicroLogix?

Модуль использует ленточный кабель и разъединитель, поставляемые с модулями расширения MicroLogix.Он соединяется рядом с базой контроллера или прилегающего модуля расширения и подключается через соединитель шины на его сторонеУстанавливайте и удаляйте модули расширения только с выключенным контроллером.
