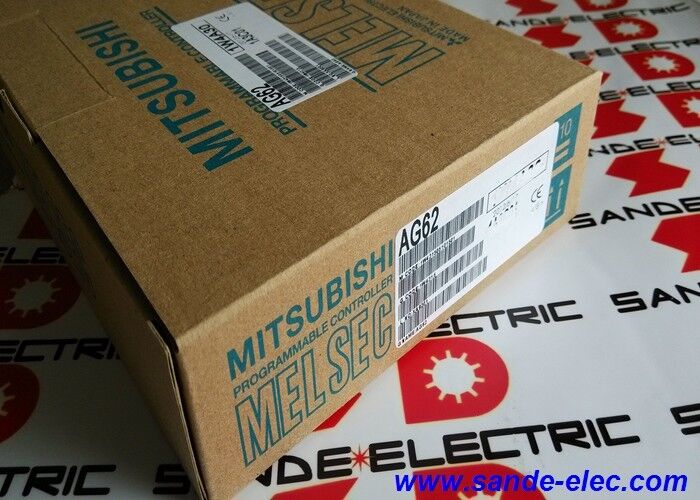

Mitsubishi AG62 PLC Зарезервированный модуль ввода/вывода

АГ62 | Модуль-заглушка серии Mitsubishi MELSEC-A — базовый блок расширения QA65B / QA68B / защита слота / крепежные винты M4

Что делает фиктивный модуль и почему пустые слоты нуждаются в защите

Базовый блок расширения MELSEC-A имеет несколько слотов для модулей, в которые можно установить модули ввода-вывода, специальные функциональные модули и коммуникационные карты. В любой конкретной установке маловероятно, что все слоты в базе расширения будут заполнены — некоторые слоты остаются пустыми либо потому, что первоначальная установка не требует такой емкости, либо потому, что место зарезервировано для будущего расширения.

Пустой слот модуля открывает контакты разъема объединительной платы. Открытые разъемы накапливают пыль, проводящие частицы, влагу и механическую стружку в производственных условиях. Эти загрязнения могут замыкать контакты, ухудшать целостность сигнала на шине или вызывать периодические неисправности, которые трудно отследить до источника загрязнения.

Модуль-заглушка AG62 заполняет пустые слоты прочной крышкой правильных пропорций. Он защищает разъем и слот от загрязнения окружающей среды, не влияя на работу установленных модулей. Шина продолжает работать нормально — фиктивный модуль занимает физическое пространство, но не содержит электроники и не потребляет электроэнергию.

Ключевые характеристики

Крепежные винты M4 — важен правильный момент затяжки

AG62 крепится к базовому блоку крепежными винтами M4, затянутыми с моментом 78–118 Н-см. Этот диапазон крутящего момента не является произвольным — это диапазон, который:

• Обеспечивает достаточную силу зажима для надежного удержания модуля-заглушки в слоте и предотвращения его расшатывания при вибрации.
• Предотвращает чрезмерную затяжку, которая может привести к сорванию резьбы М4 в монтажном выступе базового блока.

Используйте калиброванную динамометрическую отвертку, установленную в средней точке (приблизительно 100 Н-см), для последовательной установки нескольких модулей-заглушек. Недозатянутые модули в условиях высокой вибрации со временем могут ослабнуть и упасть в полость базового блока.

Сценарии применения

Новая установка с частичной загрузкой ввода-вывода:Система управления станком устанавливает базу расширения QA68B с четырьмя модулями ввода-вывода, оставляя четыре слота пустыми. Четыре модуля-заглушки AG62 заполняют оставшиеся слоты, защищая разъемы во время работы станка в среде резки металла, где присутствует туман СОЖ и стружка.

Планирование будущего расширения:Инженер планирует добавить модули аналогового ввода в систему MELSEC-A на следующем этапе проекта. Текущие модули заполняют только часть QA65B. Модули-заглушки AG62 защищают зарезервированные слоты расширения до тех пор, пока не будут заказаны и установлены модули второй фазы.

Защита стойки удаленного ввода-вывода:Стойка удаленного ввода-вывода расположена рядом со шлифовальным станком. Даже полностью сконфигурированные стойки ввода-вывода иногда имеют неиспользуемые слоты. Модули AG62 защищают эти слоты от накопления шлифовальной пыли.

Часто задаваемые вопросы

Вопрос 1: Будет ли модуль-заглушка AG62 работать с базовыми блоками MELSEC-Q или MELSEC-iQ-R?

Нет. AG62 предназначен для серии MELSEC-A, в частности для базовых модулей расширения QA65B и QA68B. В базовых модулях MELSEC-Q и MELSEC-iQ-R используются разные форм-факторы модулей, расстояние между слотами и конфигурации разъемов. Фиктивные модули для этих платформ имеют отдельные номера деталей, относящиеся к сериям Q и iQ-R.

В2: Влияет ли установка AG62 на адресацию ввода-вывода или программу системы?

Нет. AG62 не содержит электроники, не потребляет ток объединительной платы и не генерирует сигналы шины. На программу ПЛК и конфигурацию адреса ввода/вывода не влияет наличие или отсутствие фиктивных модулей. Модуль-заглушка представляет собой чисто механический заполнитель слотов без каких-либо электрических функций.

В3: Сколько модулей AG62 можно установить в одно базовое устройство QA65B или QA68B?

Максимальное количество модулей AG62 в одной базе равно общему количеству слотов в этой базе минус количество установленных активных модулей ввода-вывода или функциональных модулей. Во все оставшиеся пустые слоты следует установить заглушки AG62. Количество фиктивных модулей не ограничено электрическими ограничениями — они занимают слоты, не увеличивая нагрузку на объединительную шину.

Вопрос 4: Можно ли использовать AG62 на основном базовом блоке ЦП, а не на базах расширения?

AG62 указан как модуль-заглушка базового блока расширения. Перед установкой убедитесь в совместимости с конкретной моделью основного базового блока — основные базовые блоки и базы расширения могут отличаться типом разъема разъема или монтажными размерами. Используйте список запасных частей или аксессуаров для конкретного основного базового блока, чтобы определить правильный модуль-заглушку для этого блока.

Вопрос 5: Какой инструмент подходит для затяжки крепежных винтов AG62 M4 с указанным моментом затяжки?

Стандартная крестовая отвертка № 2 Phillips или JIS № 2 подходит для винтов M4 с полукруглой головкой, обычно используемых в модулях MELSEC-A. Для повторяемого момента затяжки используйте динамометрическую отвертку с усилием 100 Нсм (средняя точка диапазона 78–118 Нсм). Подходящим инструментом является ручная динамометрическая отвертка, подходящая для крепежа M4. Не следует использовать электрические отвертки без контроля крутящего момента, поскольку они могут легко перетянуться.
