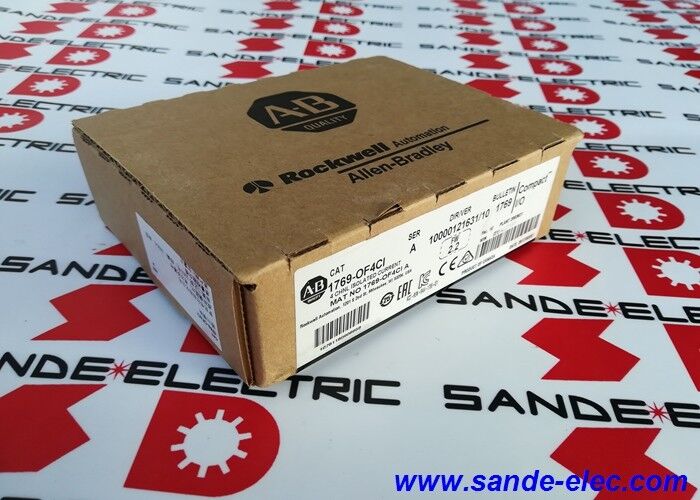

1769-OF4CI AB модуль управления 1769OF4CI

1769-OF4CI | 4-канальный изолированный аналоговый токовый выход Compact I/O — 4–20 мА / 110 мс / без калибровки на месте / EGU / PID / MicroLogix 1500 и CompactLogix

Четыре индивидуально изолированных выхода — почему это важно

Стандартные модули аналогового вывода имеют общее задание для всех выходных каналов. Когда все четыре нагрузки подключаются к одной и той же общей точке, на выходе проявляется разница синфазного напряжения между цепями нагрузки — это может создавать токи контура заземления, которые проявляются как ошибки сигнала на исполнительных механизмах.

1769-OF4CI решает эту проблему с помощью индивидуальной изоляции каналов. Каждый из четырех каналов гальванически изолирован от любого другого канала. Разность потенциалов земли между четырьмя полевыми устройствами, подключенными к этому модулю, не искажает выходной сигнал какого-либо канала. В установках, где полевые устройства — регулирующие клапаны, частотно-регулируемые приводы, позиционеры — имеют разные опорные точки заземления в машине или процессе, индивидуально изолированные выходы исключают аппаратный обходной путь внешних изоляторов сигналов.

Ключевые характеристики

Четыре варианта формата данных — выведите то, что нужно программе

Большинство модулей аналогового вывода принимают необработанное целое число из программы и преобразуют его в ток. В 1769-OF4CI добавлены три опции формата более высокого уровня, которые позволяют программисту выбрать наиболее естественный способ выражения выходной уставки:

Необработанный/пропорциональный:16-битное целое число напрямую отображается в выходной диапазон. Стандарт для программ, которые рассчитывают токовые выходы как целые значения.

Инженерные подразделения (ЭГУ):Программа отправляет значение в инженерных единицах — барах, °C, м³/ч или любых других единицах измерения. Модуль масштабируется от EGU до текущего значения, используя настроенное сопоставление мин/макс. Программа не требует расчета масштабирования.

Масштабировано для ПИД:Выход подключается непосредственно к выходу CV (управляющая переменная) инструкции ПИД. Модуль принимает выходной сигнал ПИД-регулятора в процентах (0–100%) и преобразует его в текущий диапазон — выходной сигнал инструкции ПИД-регулятора напрямую управляет аналоговым выходным сигналом без дополнительной логики масштабирования.

Процент полного диапазона:Программа отправляет процентное значение (0–100%), а модуль преобразует его в настроенный диапазон тока. Полезно для интерфейсов, где процент выходной мощности является естественным выражением.

Сценарии применения

Многозонное управление потоком:Четыре регулирующих клапана на четырех независимых ветвях процесса, каждая из которых привязана к разному потенциалу земли. 1769-OF4CI обеспечивает один изолированный выход на клапан — никаких межканальных помех, независимо от разности потенциалов между корпусами приводов клапанов.

Температурные контуры ПИД:Четыре контура ПИД-регулирования температуры в зоне печи в одной программе CompactLogix выводятся через один 1769-OF4CI. Формат Scaled-for-PID позволяет выходу CV каждой инструкции PID напрямую управлять одним каналом модуля без промежуточной логики масштабирования.

Смешанные задания скорости ЧРП:Четыре преобразователя частоты, получающие аналоговые задания скорости 4–20 мА от одного модуля. Приводы могут иметь общий источник переменного тока, но иметь разные опорные точки заземления — разница компенсируется индивидуальной изоляцией.

Часто задаваемые вопросы

Вопрос 1. Могут ли каналы 1769-OF4CI смешивать сигналы 0–20 мА и 4–20 мА в одном модуле?

Да. Каждый канал индивидуально настраивается для выходного диапазона 0–20 мА или 4–20 мА. Канал 0 может быть настроен на 4–20 мА для регулирующего клапана, а канал 1 настроен на 0–20 мА для другого типа привода. Настройка диапазона выполняется в конфигурации ввода/вывода модуля в программном обеспечении.

В2: Каково значение расстояния источника питания, равного 8?

Компактные модули ввода-вывода получают питание от локальной шины питания контроллера. Номинальное расстояние источника питания, равное 8, указывает, насколько далеко 1769-OF4CI можно расположить от модуля питания в компактном банке ввода-вывода. Более высокий номинал означает больший ток, потребляемый шиной — ограничение положения гарантирует, что напряжение шины в слоте модуля остается в пределах спецификации. Соответственно спланируйте расположение слотов модулей в стойке Compact I/O.

Вопрос 3. Совместим ли 1769-OF4CI с контроллерами серий A и B?

Сам модуль поставляется в обозначениях Series A и Series B. Обе серии 1769-OF4CI функционально совместимы с перечисленными контроллерами (MicroLogix 1500 и CompactLogix). Обозначение серии отражает версию аппаратного обеспечения; Интерфейс программирования модуля и конфигурация формата данных одинаковы для всех серий.

Вопрос 4. Какой калибр медного провода следует использовать с 1769-OF4CI?

В модуле указан провод Copper-90 AWG — стандартный медный проводник, рассчитанный на температурный класс изоляции 90°C. Выбор размера AWG зависит от длины кабеля и допустимого падения напряжения в контуре 4–20 мА. Для типичных прокладок между прибором и панелью длиной до 300 метров обычно используется одножильный или многожильный медный провод калибра от AWG 18 до AWG 22. Для подключения аналоговых сигналов используйте экранированную витую пару, чтобы минимизировать помехи ЭМС.

Вопрос 5. Для чего используется сменная дверь 1769-RD?

1769-RD — это дверная крышка, заменяющая крышку переднего доступа 1769-OF4CI. Передняя дверца закрывает клеммы проводки модуля в закрытом состоянии и защищает от случайного прикосновения или загрязнения. Если дверь повреждена или сломана, 1769-RD обеспечивает прямую замену, которая восстанавливает механическую защиту модуля без полной замены модуля.
