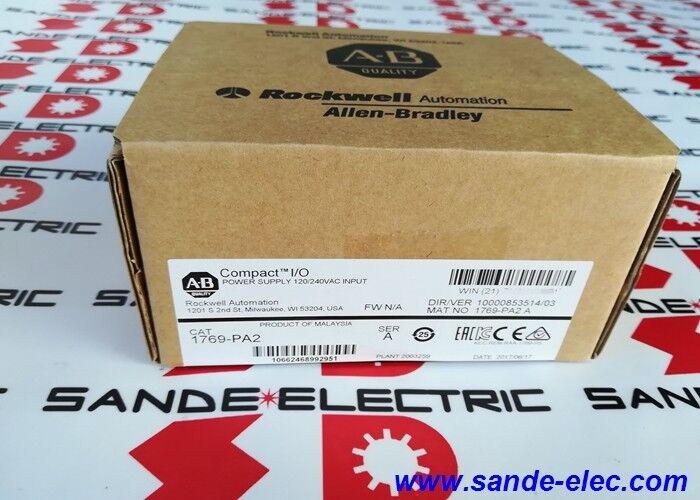

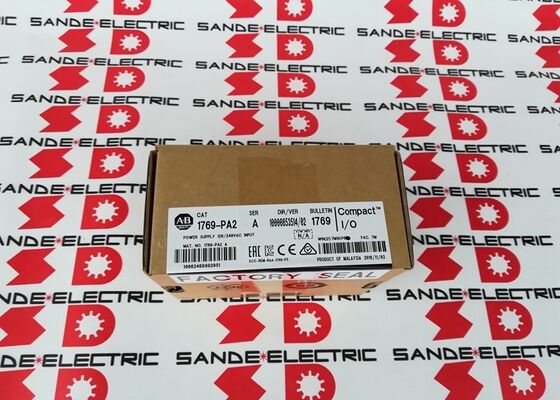

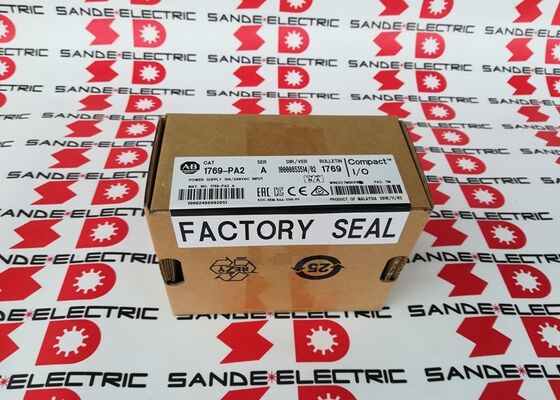

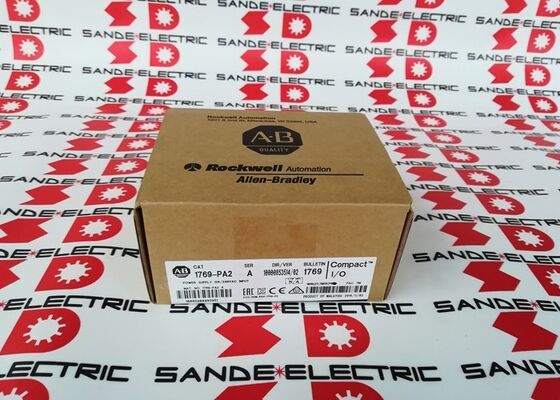

Новое питание AB 1769-PA2 CompactLogix 1769PA2 в коробке

Аллен-Брэдли 1769-PA2 ∙ Компактный модуль питания ввода/вывода переменного тока ∙ 85 ∙ 265 Вт переменного тока / 2.0 А @ 5 Вт постоянного тока / 0.8 А @ 24 Вт постоянного тока / 16-модуль

Электрическое питание для банка ввода/вывода 1769 Compact

1769-PA2 - модуль питания с переменным током для системы I/O Allen-Bradley 1769 Compact.Каждый банк из 1769 компактных модулей I / O требует источника питания это модуль, который преобразует сетевое питание панели в 5V DC и 24V DC, которые требуются для работы компактных модулей I / O.

Электрический источникДистанционная оценка модуля 8определяет, насколько далеко распространяется распределение энергии: до 8 модулей В/В слева и 8 справа ¢ 16 модулей в общей сложности на блок питания.или если мощность превышает 16 модулей, дополнительное питание добавляется для расширения банка.

Выходной ток распределяется между двумя рельсами:2.0A при 5 В постоянномпитает логику модуля и связь на заднем плане (электроника модуля В/В).0.8A при 24 В постоянномпитания 24В постоянного тока полевых устройств и выходной цепи, подключенных к модулям В/В.Каждый модуль в банке тянет с обеих рельсов в соответствии со своими спецификациями ∙ общая тяга по всем модулям в банке не должна превышать эти пределы ни на одной рельсе..

A wide input voltage range (85–265V AC) and a recessed slide switch for selecting 120V or 240V nominal operation makes the 1769-PA2 compatible with both North American and international panel supply standards without additional transformers.

Основные характеристики

Подключение на заднем плане ∙ Не требуется кабелей

1769-PA2 соединяется с 1769 Compact I/O backplane через механизм блокировки с левой и правой сторонами модуля.Модуль скользит и замыкается в соседний модуль В/В или контроллер, а питание и подключения к автобусу делаются через эти боковые разъемы.или проводка между модулями требуется для распределения энергии в банке.

Этот же механизм боковых разъемов позволяет источнику питания распределять мощность в обоих направлениях на модули В/В, установленные одновременно на левой и правой сторонах,до 8-модульного расстояния на сторону.

Частые вопросы

Вопрос 1: В чем разница между 1769-PA2 и 1769-PA4?

Оба являются питающими источниками 1769 Compact I/O. PA2 обеспечивает 2,0 А при 5 В постоянном напряжении и 0,8 А при 24 В постоянном напряжении. PA4 обеспечивает 4,0 А при 5 В постоянном напряжении и 2,0 А при 24 В постоянном напряжении - вдвое превышает текущую емкость.Использовать PA4 для более крупных банков с более высоким общим модулем текущего извлечения, или если потребность в питании 24 В постоянного поля превышает 0,8 А. Перед указанием вычислить общее потребление 5 В и 24 В всех модулей в банке.

Вопрос 2: Как производится выбор входа 120V/240V на 1769-PA2?

Вставленный слайд-ключ на передней или верхней части модуля (доступный с помощью отвертки для предотвращения случайного переключения) выбирает между 120В и 240В номинальным входом переменного тока.Проверьте и настроить этот выключатель, чтобы соответствовать напряжению питания панели перед подключением к сети питанияШирокий диапазон ввода переменного тока 85265В означает, что модуль переносит значительные колебания напряжения вокруг любой номинальной настройки.

Вопрос 3: У банка 10 модулей ввода/вывода ∙ может ли один 1769-PA2 питать их все?

Дистанция в 8 модулей на сторону ограничивает физический охват источника питания, а не только текущую емкость.9-й и 10-й модули выходят за пределы расстояния и могут не получать достаточную мощность.Поместите питание в пределах 8 модулей от самого дальнего модуля в любом направлении, или добавьте второе питание для расширения банка.0A при 5В постоянном напряжении или 0.8А на 24 В постоянного тока, проверьте текущий бюджет.

Вопрос 4: У 1769-PA2 есть защита от перегрузки или короткого замыкания?

Да. Внутренний предохранитель (Wickmann 19195-3.15A или эквивалентный) обеспечивает защиту от короткого замыкания и перегрузки на входе переменного тока.Если предохранитель взорвался от разлома вверх по течениюПрежде чем установить заменяющий модуль, необходимо выяснить причину перегрузки или короткого замыкания.

Вопрос 5: Совместим ли 1769-PA2 с системами CompactLogix и MicroLogix?

Да. 1769-PA2 поддерживает 1769 компактных модулей I/O как в конфигурации CompactLogix, так и в конфигурации MicroLogix 1500. Compact I/O expansion banks require a 1769 power supply unless the modules are mounted directly adjacent to the MicroLogix 1500 base unit (which provides its own power to the directly adjacent modules). Подтвердить конкретные требования к источнику питания из документации проектирования системы MicroLogix 1500 или CompactLogix.
