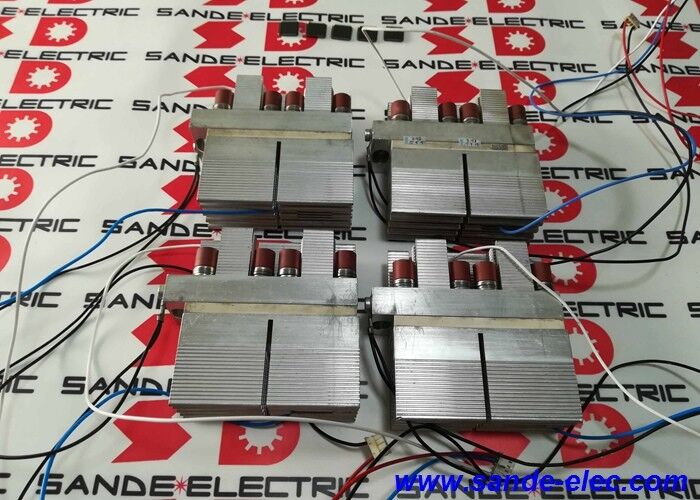

Новый силовой модуль SEMIKRON Силиконовым управляемым выпрямителем SKKQ560/14E

SKKQ560/14E. Semikron SEMISTART Антипараллельный тиристорный переключатель AC 1400V / 560A / Усиляющая дверь / Контакт давления / C11 / Винт / Мягкие стартеры

Антипараллельные тиристоры как работает коммутатор переменного тока

Один тиристор проводит ток только в одном направлении, он включается, когда запускается, и выключается, когда ток естественным образом переворачивается.Течение меняет направление каждые полциклаКонтроль обоих полуциклов требует двух тиристоров: один для положительных полуциклов, другой для отрицательных.Подключение их в антипараллельном (катод одного к аноду другого) создает переключатель переменного тока двунаправленный управляемый переключатель, который проводит в обоих направлениях по требованию.

SKKQ560/14E объединяет оба тиристора в один компактный корпус модуля.три модуля SKKQ (по одному на фазу) заменяют шесть отдельных тиристоров, которые в противном случае требуют индивидуальной установкиФормат модуля уменьшает количество компонентов, сложность проводки и время сборки в энергетической секции.

Основные характеристики

Применение мягкого стартера 3 модуля, 3 фазы

В стандартном трехфазном двигателе с мягким стартером один модуль SKKQ проводят в серии с каждой фазой питания двигателя. Все три модуля вместе образуют секцию переключения питания:

• Фаза L1: один модуль SKKQ управляет током до терминала двигателя U
• Фаза L2: один модуль SKKQ управляет током до двигателя V
• Фаза L3: один модуль SKKQ управляет током в терминал двигателя W

При изменении угла запуска тиристоров (как поздно в каждом полуцикле они запускаются), мягкий стартер регулирует эффективное напряжение RMS, применяемое к двигателю.угол обстрела большой (позднее запускание = низкий RMS) и двигатель получает сниженное напряжение;По мере ускорения двигателя угол стрельбы постепенно уменьшается, пока тиристоры не будут стрелять под нулевым углом (полное напряжение) и двигатель будет работать под линейным напряжением.

Три модуля SKKQ560/14E охватывают номинальные показатели запуска двигателя, которые зависят от номинального тока двигателя и рабочего цикла.

Частые вопросы

Вопрос 1: В чем разница между модулями тиристоров SKKQ и SKKT/SKKE от Semikron?

Обозначение SKKQ указывает на антипараллельную пару двух тиристоров, противопоставленных друг другу для двунаправленного (AC) переключения.Обозначение SKKT обычно указывает на пару тиристор-тиристор или тиристор-диод в последовательной или параллельной конфигурации для приложений преобразователя постоянного тока. SKKE указывает пару тиристор-диод. Выберите SKKQ для приложений переключателей переменного тока (мягкие стартеры, контроллеры мощности переменного тока); выберите SKKT или SKKE для приложений для выпрямителей или преобразователей постоянного тока.

Вопрос 2: Какой теплоотвод требуется для SKKQ560/14E в мягком запуске?

Для комплектации C11 требуется теплоотсос с плоской поверхностью с соответствующим шаблоном монтажа винта. Требуемое тепловое сопротивление теплоотвода (Rth,ha в °C/W) зависит от рабочего цикла двигателя,температура окружающей среды внутри помещения, и потеря мощности тиристора при специфическом рабочем токе и профиле угла обстрела.Используйте инструменты теплового проектирования Semikron или графики потерь мощности в листе данных устройства для расчета минимальной спецификации теплоотвода для целевого применения.

Вопрос 3: Сколько модулей SKKQ560/14E необходимо для трехфазного мягкого стартера?

Каждый модуль обрабатывает как положительные, так и отрицательные полуциклы своего фазового тока через свою пару антипараллельных тиристоров.Для трехфазного двигателя с мягким началом с стандартного встроенного фазового соединения, три модуля SKKQ и связанные с ними схемы управления воротами составляют полную энергосекцию.

Вопрос 4: Какое значение имеет номинальное напряжение 1400 В (14 Е) в стандартном приложении для подачи электроэнергии?

Стандартная промышленная сеть в Европе и Азии составляет 400 Вт переменного тока (в некоторых случаях 690 Вт).Правило для выбора напряжения тиристора заключается в том, чтобы понизить номинальное напряжение пикового напряжения на примерно 50% от номинального VDRM устройстваДля SKKQ560/14E на 1400V это дает пониженное рабочее напряжение примерно 700V, обеспечивающее комфортное покрытие 400V сети, с пределом для переходов питания и пиков коммутации.Рейтинг 1400В обеспечивает достаточный марж безопасности для 480V (Северная Америка) и 600V приложений, а также.

Вопрос 5: Может ли SKKQ560/14E использоваться в управляющих напряжением переменного тока (регуляторы напряжения переменного тока) помимо мягкого запуска?

Да. Антипараллельные тиристорные модули серии SEMISTART не ограничиваются двигателями с мягкими стартерами.электролитический процесс управления, компенсация реактивной мощности также использует пары антипараллельных тиристоров с регулированием угла обстрела.Тот же модуль, который обеспечивает мягкое начало для двигателя может быть использован в качестве фазового регулировщика угла для сопротивляющей нагрузки при том же напряжении и номинальных токах.
