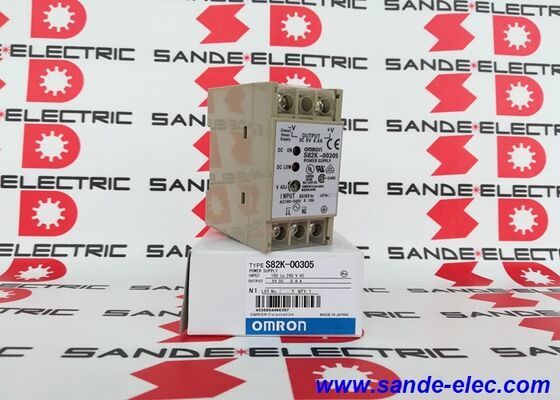

Omron S82K-00305 Силовое питание AC100-240V Новый S82K00305

Omron S82K-00305∙ S82K серия 3W DIN рельсовое переключающее питание ∙ 5 В постоянного тока / 0,6 А / 100 ∙ 240 В переменного тока / класс 2

3 Вт при 5 В постоянном напряжении Компактный логический источник питания в диапазоне S82K

S82K-00305 является 5V DC, 3W членом семейства коммутационных источников питания Omron S82K При входе широкого диапазона переменного тока 100-240В, он не требует ручного выбора напряжения и работает по всему глобальному диапазону переменного тока.схемы кондиционирования сигнала, и микроконтроллерных систем, которые находятся ниже этого порога.

The Class 2 classification indicates the supply meets Class 2 output requirements — the output is current-limited and power-limited such that it cannot sustain a hazardous arc or fire under fault conditionsЭта классификация упрощает соблюдение кодекса проводки для проводки на стороне нагрузки во многих юрисдикциях, где уровни мощности класса 2 позволяют снизить требования к защите проводки.

При 3 Вт это специальное питание для нагрузок логического уровня, а не общая рельса 5 Вт для высокоточных приложений.5А) обеспечивать более высокий ток при 5В в пределах той же семьи S82K, если нагрузка требует более 0.6А.

Основные характеристики

S82K Семейный контекст ️ Выбор по рейтингу мощности

Серия S82K охватывает от 3 Вт до 240 Вт на нескольких выходных напряжениях (5В, 12В, 15В, 24В).Когда нагрузка требует более 0.6A при 5 В постоянном напряжении следующие шаги в диапазоне S82K 5 В:

Подтвердить максимальное потребление непрерывного тока нагрузки перед указанием питания 3 Вт питания, работающего на непрерывном максимальном токе, работает на предельной температуре.

Частые вопросы

Вопрос 1: Что такое классификация мощности класса 2 и почему это важно?

Класс 2 - это классификация мощности UL/NEC, указывающая на то, что выход питания ограничен током и мощностью до уровней, которые не могут выдержать опасную дугу или огонь в нормальных условиях отказа.S82K-00305 отвечает требованиям класса 2 на 3 ВтВо многих установках, управляемых NEC, проводки класса 2 на стороне нагрузки могут использовать проводники более легкого калибра и уменьшить требования к проводникам/защите по сравнению с питанием, не относящимся к классу 2,упрощение установки.

Вопрос 2: выход 5 В - 0,6 А. Достаточно ли этого для логического питания ПЛК?

Это зависит от конкретного ПЛК и его энергобюджета. Малые ПЛК и контроллеры с низким количеством В/В могут работать от 0,6 А до 5 В (3 Вт).или внешние 5В нагрузки обычно тянут больше. Проверьте спецификацию 5V шины ПЛК, прежде чем указать S82K-00305. Используйте S82K-00705 или S82K-01505 для логических источников более высокого тока.

Вопрос 3: Требуется ли S82K-00305 выбор диапазона для входа 110V против 230V?

Вход с широким диапазоном принимает 100-240В переменного тока автоматически без выбора диапазона или изменения соединения.Этот универсальный вход охватывает японские и североамериканские источники 100 В и европейские источники 220-240 В с тем же устройством и проводкой..

Вопрос 4: Что происходит, когда нагрузка превышает 0,6A на S82K-00305?

Схема защиты от перегрузки активируется, уменьшая или отключая выход, чтобы защитить как питание, так и нагрузку.Работа питания при длительной перегрузке может повредить внутренние компоненты, даже если защитная схема работает.6А.

Вопрос 5: Производится ли S82K-00305 до сих пор, и существует ли современный эквивалент Omron?

Статус производства серии S82K следует проверить с помощью текущей документации Omron.Серии Omron S8FS и S8VK обеспечивают эквивалентную или улучшенную производительность в аналогичных форматах рельсов DINS8FS-C03505 обеспечивает 5V DC / 0.6A / 3W с сертификацией CE, UL и KC как эквивалент текущего в диапазоне продуктов Omron.
