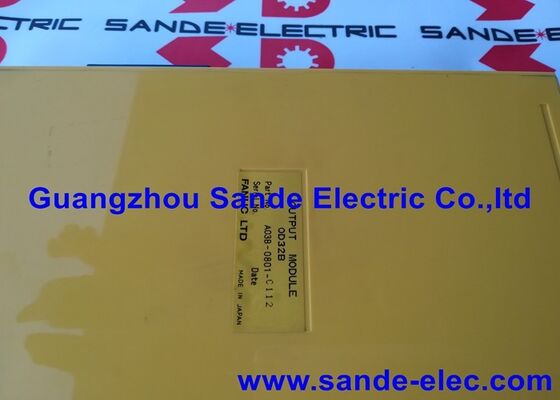

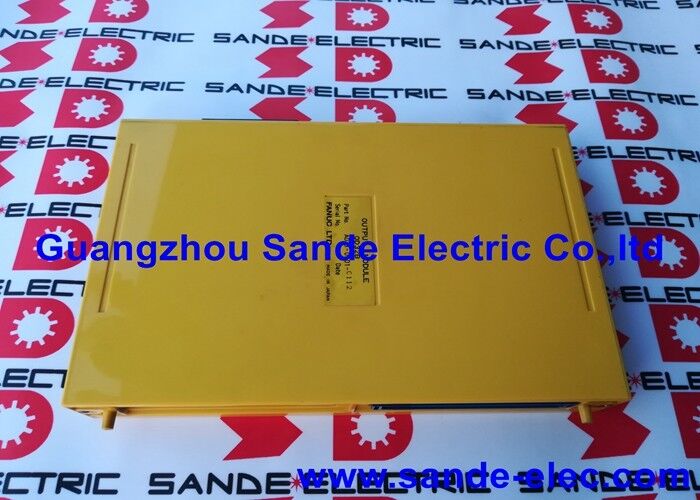

Модуль вывода Fanuc A03B-0801-C112 A03B0801C112 AO3B-O8O1-C112

ФАНУК A03B-0801-C112 | OD32B 32-точечный модуль цифрового вывода постоянного тока — ПЛК с ЧПУ серии 10/11/15 / 24–48 В постоянного тока

32-канальный выход постоянного тока для объединительной платы ПЛК серии 10/11/15

A03B-0801-C112 — это модуль цифрового вывода модели OD32B для объединительной платы ПЛК, используемой в системах ЧПУ FANUC серий 10, 11 и 15. Он обеспечивает 32 независимых выходных канала постоянного тока, каждый из которых способен управлять электромагнитными клапанами, катушками реле, индикаторными лампами и другими исполнительными механизмами постоянного тока 24–48 В с током до 0,25 А на точку.

В архитектуре системы ввода-вывода A03B-0801 модуль вывода OD32B подключается непосредственно к базовому блоку ввода-вывода ПЛК вместе с модулями ввода, аналоговыми модулями и другими функциональными модулями ввода-вывода. 32 выхода модуля подключаются к программе релейной логики PMC (программируемый станочный контроллер) ЧПУ. Когда PMC выдает команду на включение выходного канала, соответствующий выходной транзистор активируется и управляет нагрузкой возбуждения.

Обозначение OD32B является идентификатором модуля в семействе модулей вывода серии A03B-0801. Соседние варианты охватывают различное количество выходов и номинальные напряжения — 32-точечная спецификация OD32B, 24–48 В постоянного тока, 0,25 А/точка определяет его положение в семействе. Внутренняя плата — A16B-1310-0090 — постоянно смонтирована внутри корпуса модуля OD32B и не поставляется в качестве отдельной позиции на складе.

Ключевые характеристики

0,25 А на точку — выходной ток и выбор нагрузки

Ограничение тока 0,25 А на точку определяет максимальную нагрузку, которая может напрямую управляться каждым выходным каналом. Стандартные катушки реле 24 В постоянного тока обычно потребляют ток 20–100 мА — вполне в пределах этого предела. Электромагнитные клапаны имеют диапазон тока от 30 мА до 200 мА для компактных промышленных типов. Индикаторные лампы потребляют ток 20–50 мА. Нагрузки, превышающие 0,25 А на канал, должны переключаться через промежуточное реле, а не управляться непосредственно с выхода модуля.

Часто задаваемые вопросы

Вопрос 1: Какие поколения ЧПУ FANUC используют A03B-0801-C112?

Модуль вывода OD32B подтвержден для систем ЧПУ FANUC серий 10, 11 и 15, в которых использовалась модульная архитектура объединительной платы ввода-вывода A03B-0801. Он несовместим с системой ввода-вывода Zero C (серия 0-C), системой I/O Link серии i или другими поколениями FANUC, в которых используются другие архитектуры ввода-вывода.

В2: Можно ли приобрести внутреннюю плату A16B-1310-0090 отдельно?

A16B-1310-0090 — это компонент, постоянно установленный внутри модуля A03B-0801-C112. Он не поставляется в качестве стандартной отдельной запасной части — для замены используется полный модуль A03B-0801-C112. Для ремонта неисправного модуля на уровне компонентов специализированные ремонтные службы FANUC Series 15 могут найти или восстановить внутреннюю плату внутри модуля.

Вопрос 3: Какие симптомы указывают на неисправность модуля вывода OD32B?

Конкретные выходные каналы, которые не активируются, несмотря на подтвержденные команды PMC (видимые на диагностическом экране монитора ввода-вывода PMC ЧПУ), указывают на неисправные выходные транзисторы внутри модуля. Если одновременно выходит из строя группа соседних выходов, это означает, что общая схема питания или управления для этой группы вышла из строя. Если все 32 выхода не работают, сначала следует проверить основной вход питания модуля или соединение объединительной платы.

В4: Влияет ли замена A03B-0801-C112 на программу PMC?

Нет. Лестничная программа PMC хранится в основной памяти ЧПУ, а не в модуле вывода ввода/вывода. При замене модуля устанавливается новый выходной интерфейс; Программа PMC остается неизменной. После замены убедитесь, что все выходные каналы активируются правильно, проверив каждый из монитора ввода-вывода PMC, прежде чем возвращать машину в производство.

Вопрос 5: Откуда поступает A03B-0801-C112 после прекращения производства?

Через послепродажное обслуживание модулей ввода-вывода FANUC Series 10/11/15 — специалисты по ЧПУ FANUC Series 15, проверенные дополнительные поставщики и услуги по ремонту модулей ввода-вывода. Подтвердите A03B-0801-C112 (OD32B) на этикетке модуля. Соседние варианты выходов A03B-0801 имеют различное количество входов/выходов и классы напряжения.
